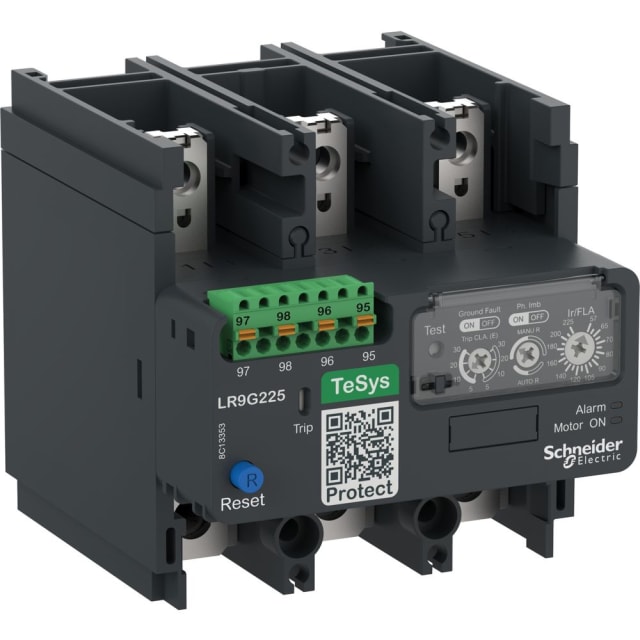

Relais de protection thermique TeSys Giga LR9G225

Relais de protection thermique électronique pour moteurs de forte intensité

Le relais de protection thermique TeSys Giga LR9G225 est conçu pour la protection des départs moteurs dans les environnements industriels exigeant un réglage large et précis. Son domaine de courant réglable de 57 à 225 A permet d’adapter la protection à de nombreuses configurations de moteurs, tout en restant dans une logique de coordination avec les contacteurs de la gamme TeSys Giga. Cette plage étendue en fait une solution pertinente pour les applications de puissance où la continuité d’exploitation et le bon ajustement du seuil de protection sont déterminants.

Réglage étendu et déclenchement adapté aux applications moteur

Ce modèle associe une plage de réglage 57…225 A à une classe de déclenchement 10, bien adaptée à la protection des moteurs contre les surcharges dans les usages courants. La documentation de gamme indique également une logique de relais électronique TeSys Giga pensée pour répondre à différents profils de démarrage moteur. Concrètement, cela permet de protéger le moteur sans surdimensionner inutilement la chaîne de commande, tout en conservant un réglage lisible et exploitable en maintenance.

Montage souple sur contacteur ou en installation individuelle

Le LR9G225 peut être monté directement sur un ensemble compatible ou installé individuellement selon l’architecture du coffret. Ce type de montage adossable directement ou en pose indépendante facilite l’intégration dans les armoires de commande moteur, aussi bien en neuf qu’en adaptation d’installation. Pour le tableautier ou le mainteneur, cela apporte plus de liberté de conception lorsque l’encombrement, l’accessibilité frontale ou l’organisation des départs moteur imposent une implantation spécifique.

Raccordement principal à vis pour une connexion franche en puissance

Le raccordement du câble principal par vis répond aux besoins des circuits de puissance où la tenue mécanique et la clarté de câblage sont recherchées. Ce mode de connexion convient particulièrement aux sections importantes associées aux intensités élevées couvertes par le relais. Dans une armoire industrielle, il contribue à une mise en œuvre structurée, avec un serrage adapté aux exigences habituelles des départs moteur et une bonne lisibilité lors des opérations de contrôle ou de remplacement.

Fonctions de réinitialisation pratiques pour l’exploitation

Ce relais thermique TeSys Giga intègre une fonction de réinitialisation automatique, un bouton-poussoir de réinitialisation automatique ainsi qu’une entrée de fonction de réinitialisation. Cette configuration permet d’adapter l’usage du relais aux habitudes d’exploitation de l’installation, selon que l’on privilégie une reprise de service encadrée, une logique de commande intégrée ou une intervention directe en face avant. Ce niveau de souplesse est particulièrement utile sur les équipements industriels où la gestion des défauts doit rester cohérente avec la stratégie de commande moteur.

Signalisation par contacts auxiliaires pour la chaîne de commande

Le LR9G225 dispose d’un contact auxiliaire à fermeture et d’un contact auxiliaire à ouverture. Cette combinaison permet de remonter simplement les états utiles vers la commande, la signalisation ou la supervision de l’installation. Dans un schéma moteur, ces contacts facilitent par exemple l’exploitation des informations de déclenchement ou d’autorisation, sans ajouter d’accessoire superflu. C’est un point important pour construire une logique de commande claire autour d’un départ moteur protégé.

Utilisation sur circuits jusqu’à 1000 V

Avec une tension maximale de service assignée Ue de 1000 V, ce relais de surcharge thermique s’intègre dans des ensembles de commande moteur destinés à des niveaux de tension élevés. Cette caractéristique élargit les possibilités d’emploi dans les armoires industrielles et les ensembles de variation et commande moteur où la cohérence des composants de protection est essentielle. Pour l’acheteur professionnel, c’est un repère utile pour sélectionner un relais adapté à une chaîne de puissance dimensionnée pour des usages intensifs.

Une solution TeSys Giga pensée pour les ensembles de commande moteur

Issu de la série TeSys Giga protection relays, ce relais de protection thermique s’inscrit dans une famille de composants dédiée à la commande et à la protection moteur de forte puissance. Il convient particulièrement aux projets recherchant un relais électronique de surcharge avec réglage large, contacts auxiliaires intégrés, réinitialisation configurable et montage flexible. Pour une boutique spécialisée en matériel électrique industriel, le Relais de protection thermique TeSys Giga LR9G225 répond à un besoin précis : protéger efficacement un départ moteur tout en facilitant l’intégration dans un coffret de commande structuré.
