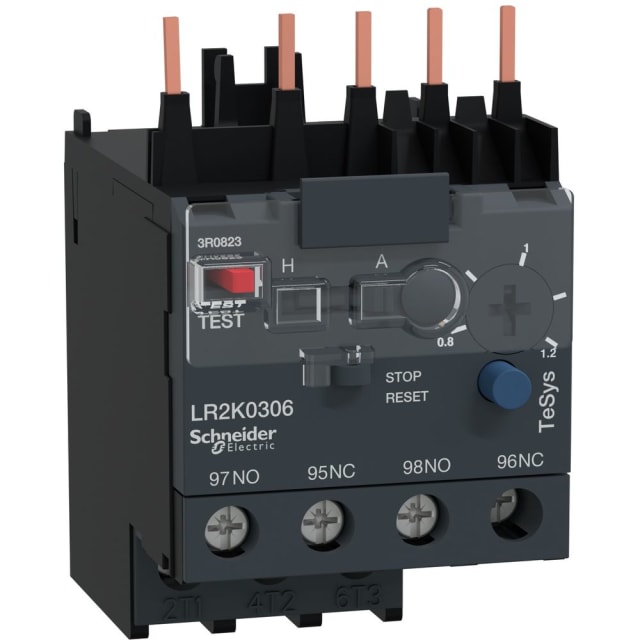

Relais thermique moteur 0,8-1,2 A classe 10A LR2K0306

Protection thermique précise pour moteurs de faible puissance

Le relais thermique moteur 0,8-1,2 A classe 10A TeSys LR2K est conçu pour la protection des moteurs triphasés contre les surcharges prolongées. Sa plage de réglage de 0,8 à 1,2 A permet d’ajuster finement la protection au courant nominal du moteur, ce qui aide à limiter les échauffements anormaux et à préserver le bon fonctionnement du départ moteur. La classe de déclenchement 10A convient particulièrement aux applications de démarrage standard où une coupure rapide en cas de surcharge est recherchée.

Montage direct sur contacteur pour un ensemble compact

Ce relais thermique est prévu pour un montage adossable directement, ce qui facilite son intégration dans un ensemble de commande moteur compact. Il est particulièrement adapté aux montages avec contacteurs de la gamme compatible TeSys K, pour constituer un départ moteur cohérent, peu encombrant et simple à câbler. Cette conception est intéressante dans les armoires où l’optimisation de l’espace et la clarté du montage sont importantes.

Réglage de 0,8 à 1,2 A pour une adaptation soignée au moteur

La plage de courant réglable 0,8…1,2 A permet d’adapter le seuil de protection au besoin réel de l’installation. Ce point est essentiel pour éviter un réglage trop haut, qui réduirait l’efficacité de la protection, ou trop bas, qui provoquerait des déclenchements inutiles. Ce relais convient ainsi aux petits moteurs nécessitant une protection thermique ciblée, notamment sur des puissances de l’ordre de 0,25 à 0,37 kW à 400 V selon l’application.

Détection de surcharge avec contacts auxiliaires intégrés

Le relais dispose d’un contact auxiliaire ouvreur et d’un contact auxiliaire ferreur intégrés, utiles pour remonter l’information d’état, commander l’arrêt du circuit de commande ou signaler un défaut. Cette configuration apporte une solution pratique pour piloter le contacteur en cas de surcharge thermique et intégrer le relais dans une logique de commande moteur propre et fonctionnelle, sans ajouter immédiatement d’accessoires externes pour les fonctions de base.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement du câble principal par vis convient aux montages industriels recherchant un serrage franc et une connexion simple à contrôler lors de l’installation et de la maintenance. Ce type de connexion est apprécié pour la lisibilité du câblage et pour la facilité d’intégration dans des coffrets de commande moteur, notamment lorsque l’on souhaite un ensemble propre, accessible et adapté aux interventions techniques courantes.

Réinitialisation automatique pour certaines logiques d’exploitation

Ce modèle intègre une fonction de réinitialisation automatique avec bouton-poussoir dédié, ce qui peut répondre à des besoins précis d’exploitation selon l’architecture de commande retenue. Cette configuration doit être sélectionnée avec discernement en fonction du niveau de sécurité attendu sur la machine ou l’équipement, mais elle constitue un avantage dans les applications où l’on souhaite une reprise maîtrisée après disparition de la surcharge thermique.

Adapté aux environnements de commande moteur jusqu’à 690 V

Avec une tension maximale de service assignée Ue de 690 V, ce relais thermique trouve sa place dans de nombreux ensembles de commande et de protection moteur. Il est destiné à surveiller l’échauffement lié à la surcharge et participe à la sécurisation du départ moteur dans des installations industrielles ou tertiaires techniques. Son format TeSys LR2K en fait une solution pertinente pour les tableaux de commande compacts, les petites machines et les applications de motorisation nécessitant une protection thermique réglable.
