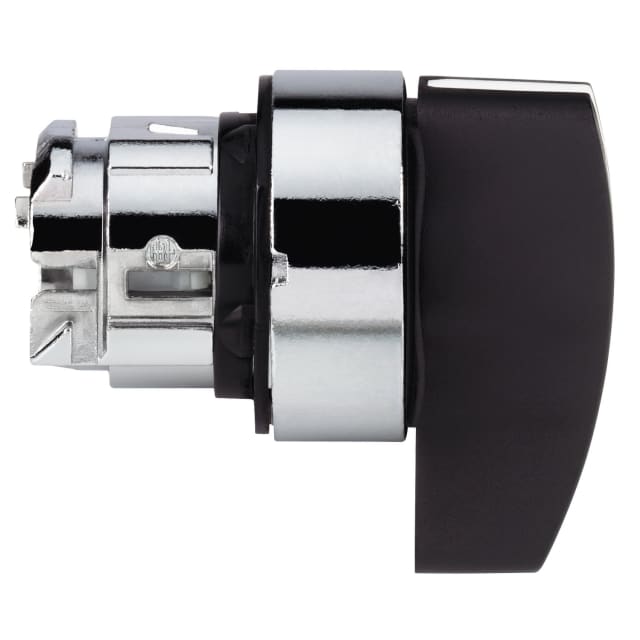

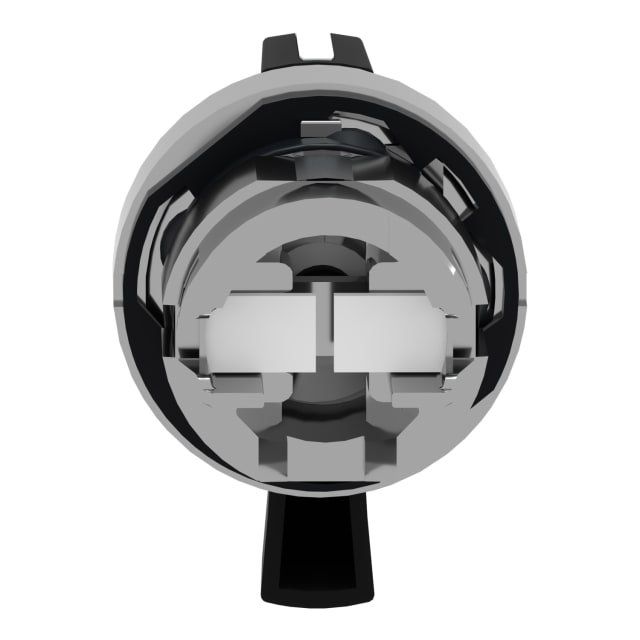

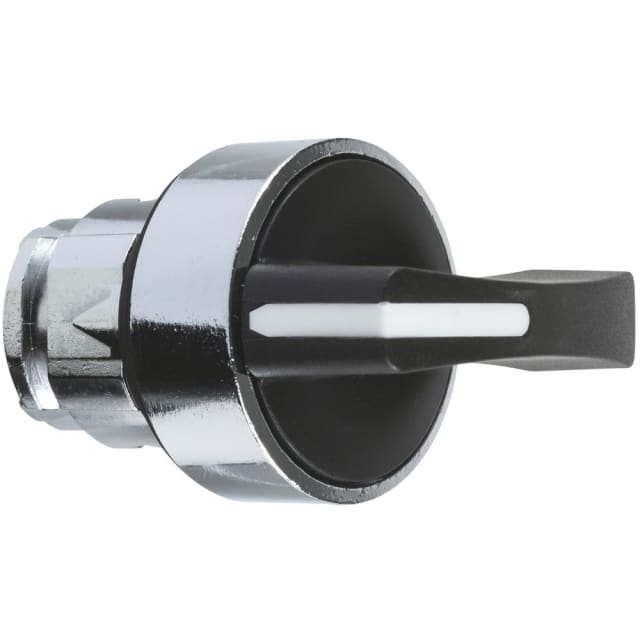

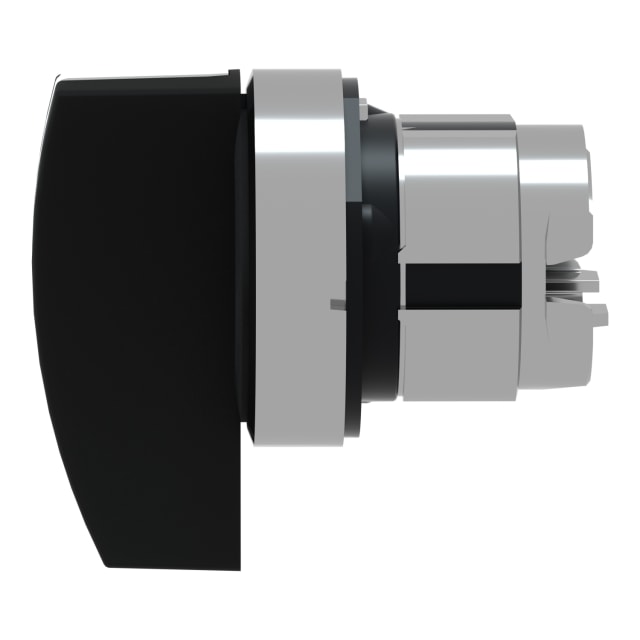

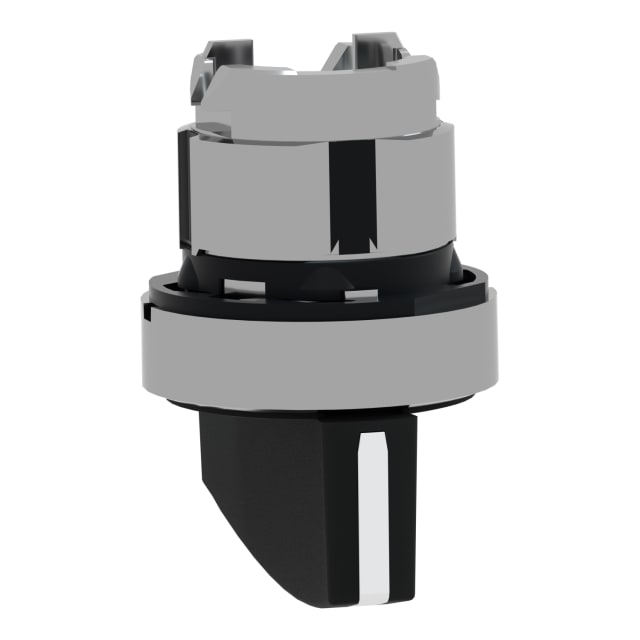

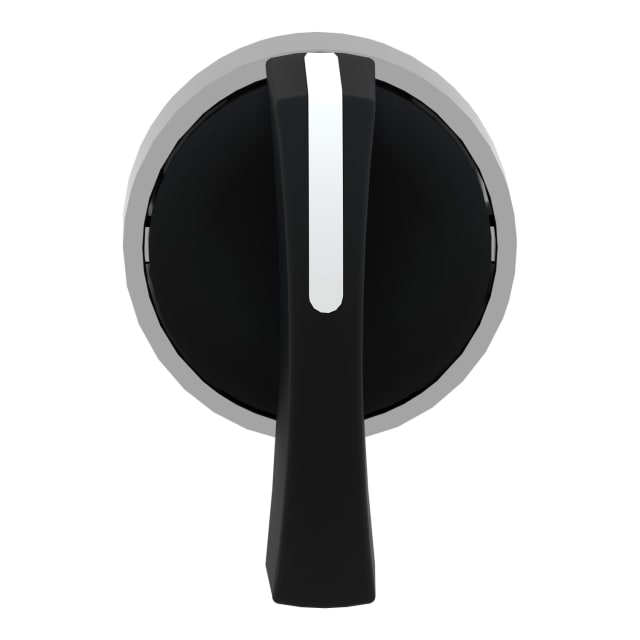

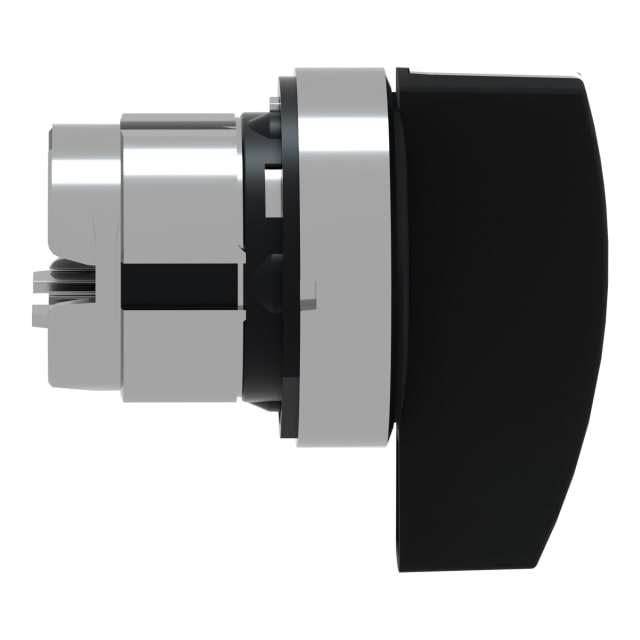

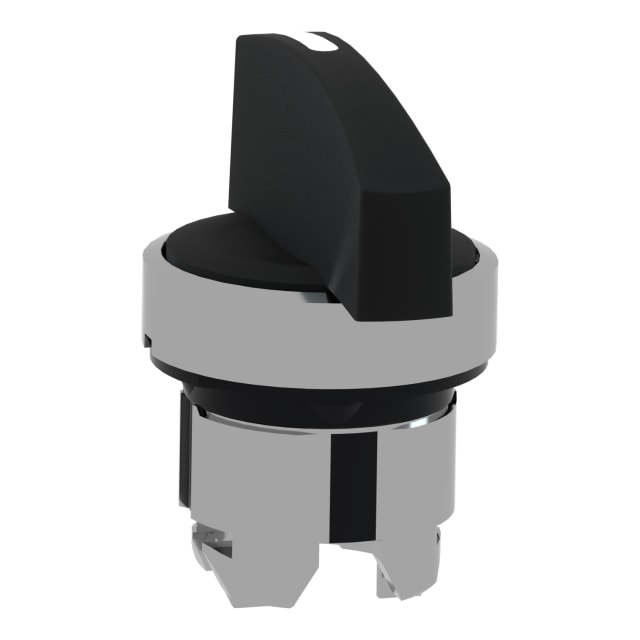

Tête de sélecteur 3 positions noire Ø22 mm ZB4BJ5
Tête de sélecteur rotative courte 3 positions noire Ø22 mm, IP67, avec bague frontale chromée en métal. Adaptée à l’appareillage Harmony XB4 pour une commande manuelle précise et robuste.
12.02€
Rupture de stock
Rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Tête de sélecteur 3 positions Ø22 mm pour commande rotative en façade
La tête de sélecteur 3 positions noire Ø22 mm ZB4BJ5 est conçue pour équiper un organe de commande rotatif sur pupitre, porte d’armoire ou façade de machine. Issue de la gamme Harmony XB4, elle s’intègre dans un perçage standard de 22,5 mm et permet de créer une commande claire pour la sélection de modes, d’ordres ou de fonctions sur installation électrique et automatisme.
Commande 3 positions avec rappel au centre pour manœuvre précise
Cette tête est prévue pour une utilisation en 3 positions avec mécanisme à rappel au centre. Ce fonctionnement est particulièrement adapté aux commandes momentanées qui doivent revenir automatiquement en position neutre après action. La manette rotative noire offre une lecture simple de la position de commande et une manipulation directe, utile sur les équipements industriels, coffrets de commande et interfaces machine.
Format Harmony XB4 avec collerette métal pour intégration en appareillage 22 mm
Son exécution ronde avec anneau frontal chromé en métal s’inscrit dans l’esthétique et l’encombrement de la série Harmony XB4. Ce format est recherché pour les ensembles de commande où l’on souhaite conserver une présentation homogène sur la façade. La présence de l’anneau frontal permet également une finition propre et soignée lors du montage sur panneau.
Protection frontale IP67 pour environnements exposés
La face avant bénéficie d’un indice de protection IP67, ce qui convient aux environnements où la commande peut être exposée à la poussière ou aux projections d’eau. Cette configuration en fait une solution adaptée aux machines, coffrets et postes de commande soumis à des conditions d’utilisation contraignantes, tout en conservant une commande accessible en façade.
Montage simple sur découpe standard 22,5 mm
Avec son diamètre de perçage de 22,5 mm, cette tête de sélecteur s’intègre facilement dans les panneaux déjà prévus pour l’appareillage industriel 22 mm. Elle convient aux projets neufs comme aux remplacements sur installations existantes, lorsque l’objectif est de conserver un encombrement standard et une compatibilité avec les unités de commande associées de la gamme concernée.
Repérage visuel efficace grâce à la manette noire et à la forme rotative
La couleur noire de l’élément de commande et son profil de manette rotative courte facilitent le repérage fonctionnel sur une façade technique. Cette configuration est bien adaptée aux commandes de sélection de cycle, d’inversion momentanée ou de choix de mode, lorsque l’opérateur doit identifier rapidement le bon organe de manœuvre sans confusion avec un bouton-poussoir classique.
Une solution pertinente pour machines, coffrets et pupitres de commande
Cette tête de sélecteur 3 positions Ø22 mm trouve naturellement sa place dans les applications d’appareillage électrique industriel : armoires de commande, pupitres, boîtiers de pilotage, équipements de process ou machines spéciales. Elle répond aux besoins des professionnels qui recherchent une tête de commande rotative compatible avec une architecture modulaire de type Harmony XB4, avec rappel au centre et façade métal pour une intégration nette en environnement technique.
Documentation PDF
Caractéristiques techniques
| Nombre de positions de commutation | 3 |
|---|---|
| Exécution de l'élément de commande | manette rotative courte |
| Couleur de l'élément de commande | noir |
| Exécution de la calotte/lentille | rond |
| Protection, frontale (IP) | IP67 |
| adapté à l'éclairage | non |
| Fonction de connection à enclenchement | non |
| Tâtant | oui |
| Diamètre de trou | 22.5 mm |
| Largeur de l'ouverture | 0 mm |
| Couleur anneau frontal | chromé |
| Hauteur de l'ouverture | 0 mm |
| Matière de la bague frontale | métal |
| Avec anneau frontal | oui |
| Classe de protection (NEMA) | autre |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Faut-il un bloc de contacts séparé pour utiliser cette tête de sélecteur ZB4BJ5 ?
Oui. Cette tête de sélecteur Harmony XB4 est un élément de commande frontal : elle se monte avec une base de commande et des blocs de contacts compatibles. Les contacts ne sont pas intégrés à la tête.
Cette tête de sélecteur ZB4BJ5 est-elle adaptée à un perçage standard de 22 mm ?
Oui. Elle est prévue pour un montage en façade avec un diamètre de trou de 22 mm, ce qui correspond au standard des appareils Ø22 mm de la gamme Harmony XB4.
La position est-elle maintenue ou à retour automatique au centre ?
Ce modèle est à retour par ressort au centre. Il offre 3 positions avec retour automatique en position centrale, ce qui est utile pour des commandes momentanées ou de sélection temporaire.
La tête de sélecteur ZB4BJ5 est-elle lumineuse ?
Non, elle n’est pas prévue pour l’éclairage. Il s’agit d’une tête de sélecteur non lumineuse avec élément de commande noir.
Peut-on l’utiliser en environnement humide ou poussiéreux ?
Oui, la tête est donnée avec une protection frontale IP67. Cela la rend adaptée aux environnements exposés aux projections d’eau et à la poussière, sous réserve d’un montage correct avec les éléments compatibles.
À quoi sert la manette rotative courte de cette tête de sélecteur ?
Elle permet de commander manuellement un sélecteur 3 positions avec une prise en main courte et compacte. C’est pratique quand on veut une commande frontale peu encombrante sur un pupitre ou une armoire.
