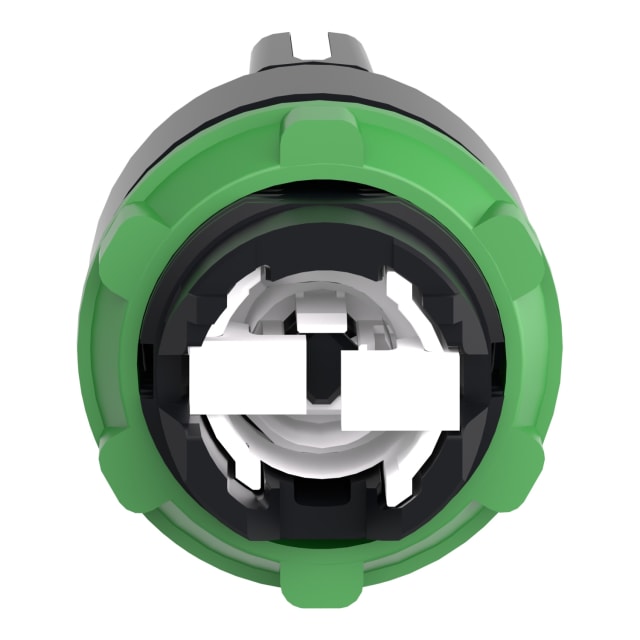

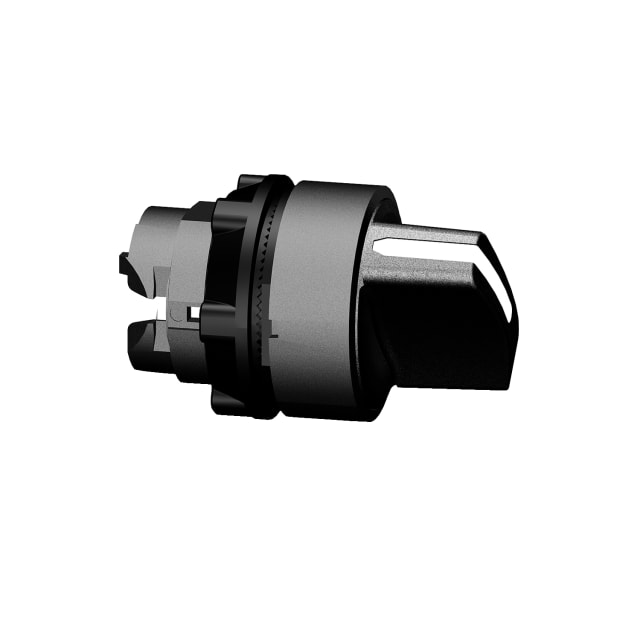

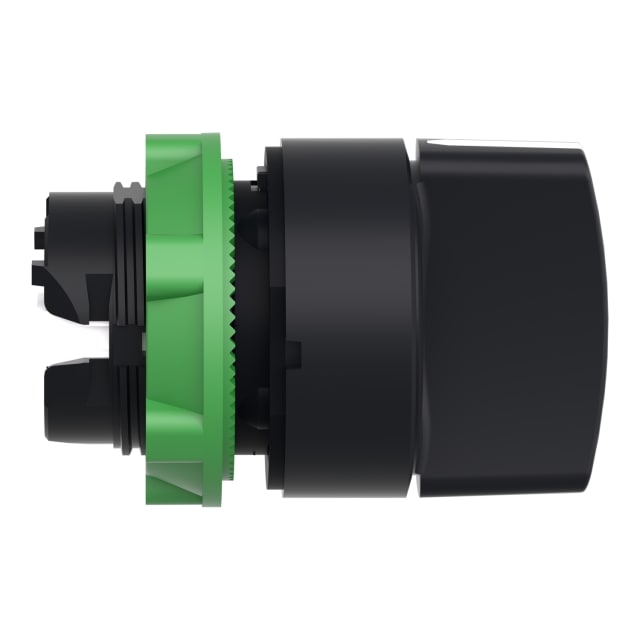

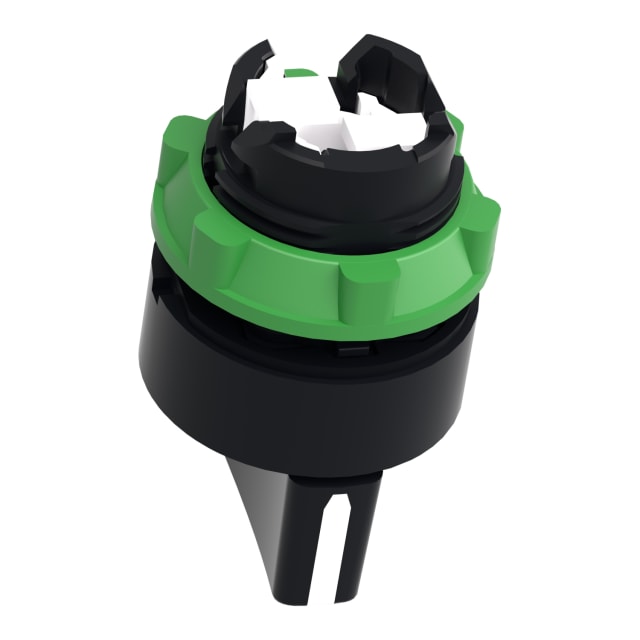

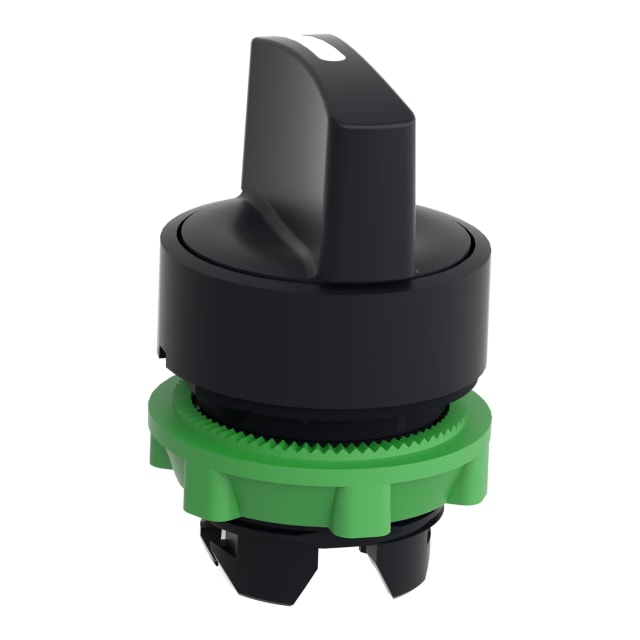

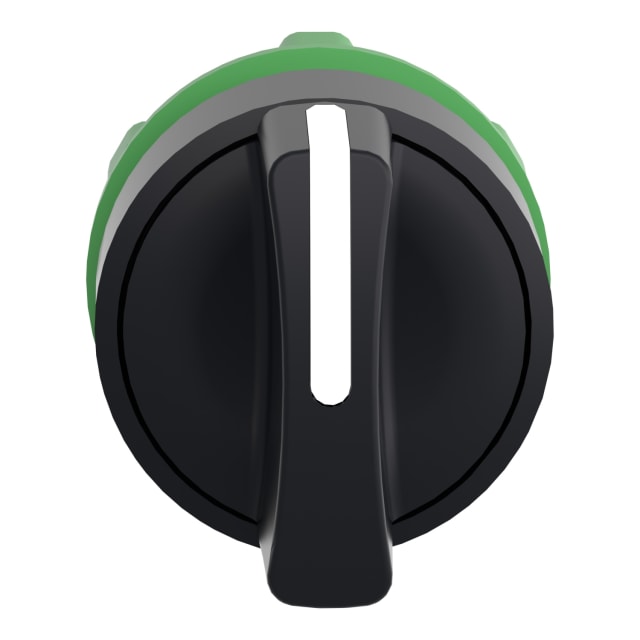

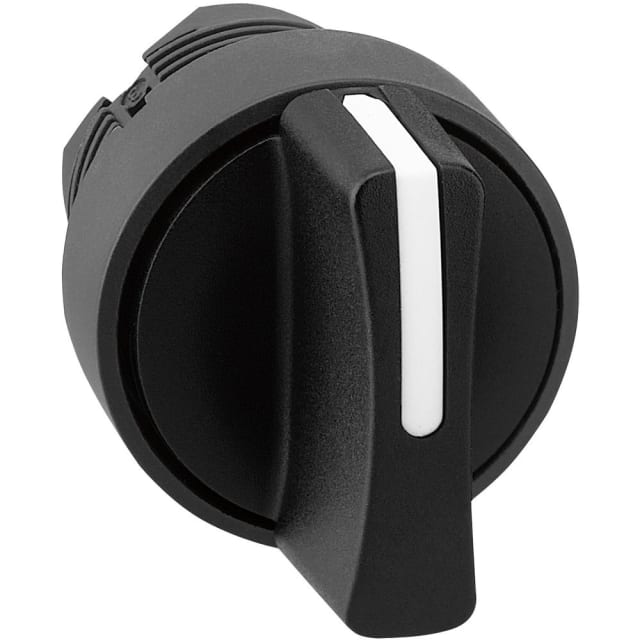

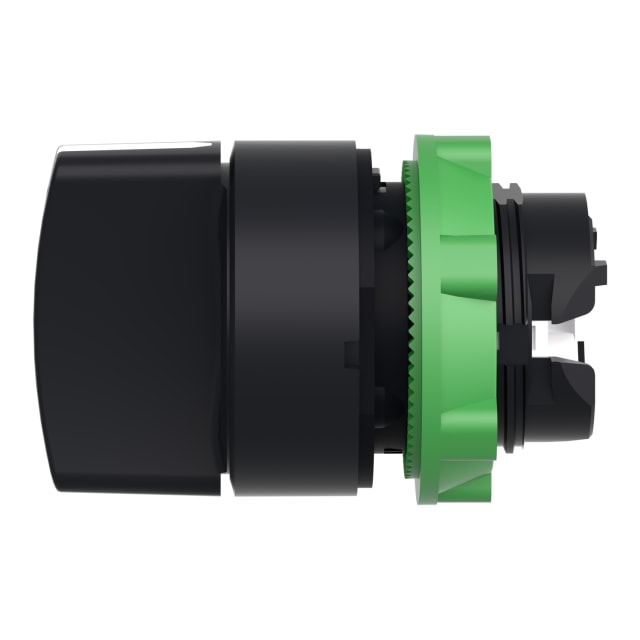

Tête de bouton tournant 3 positions Ø22 noir ZB5AD5
Tête de bouton tournant courte noire à 3 positions, pour ouverture Ø22,5 mm. Étanche IP67/IP69K, avec anneau frontal noir, adaptée à l’appareillage Harmony XB5.
8.35€
65 en stock
65 en stock
Tête de bouton tournant 3 positions Ø22 noir pour commande rotative en façade
Cette tête de bouton tournant 3 positions Ø22 noire est conçue pour les interfaces de commande nécessitant une sélection manuelle claire et compacte sur porte d’armoire, coffret ou pupitre. Son format standard 22,5 mm facilite l’intégration dans les équipements de commande industrielle utilisant un perçage normalisé. Avec sa manette rotative courte et sa forme ronde, elle offre une prise en main directe et une lecture simple de la position sélectionnée.
Configuration 3 positions avec rappel au centre pour un pilotage précis
Le produit est prévu pour une commande rotative à 3 positions avec repérage angulaire de type ±45°. Cette conception convient particulièrement aux fonctions de sélection momentanée ou de commande maintenue selon le bloc associé. La présence d’un fonctionnement tâtant apporte un retour d’action utile à l’utilisation, notamment lorsque l’opérateur doit agir rapidement sur une fonction de marche, d’inversion ou de sélection.
Montage Ø22,5 mm compatible avec les façades d’appareillage courantes
Cette tête s’installe sur un diamètre de trou de 22,5 mm, un standard très répandu dans l’appareillage électrique de commande. Elle convient donc aux ensembles de boutons et sélecteurs montés en façade, en rénovation comme en première installation. Son anneau frontal intégré permet une finition propre et homogène sur pupitre, coffret ou boîtier de commande.
Finition noire sobre pour une intégration propre dans les ensembles Harmony XB5
La manette et l’anneau frontal noirs conviennent aux environnements où une commande discrète, lisible et cohérente visuellement est recherchée. La bague frontale en matière synthétique s’intègre naturellement aux postes de commande de la série Harmony XB5. Ce design compact permet de conserver une façade nette, sans encombrement visuel inutile, tout en gardant une bonne accessibilité à la commande.
Protection frontale élevée pour milieux exposés aux poussières et nettoyages
La face avant bénéficie d’un niveau de protection IP67/IP69K, adapté aux applications où la façade peut être exposée à la poussière, aux projections d’eau et aux nettoyages intensifs. La classe NEMA 13 renforce l’intérêt de cette tête de commande pour les environnements techniques où l’étanchéité de la partie frontale est un critère important lors du choix de l’appareillage.
Une tête de commande à associer au corps de bouton et aux blocs adaptés
Il s’agit d’une tête seule destinée à être associée aux éléments de fixation et aux blocs de contact compatibles de la gamme concernée. Cette configuration permet de composer précisément votre organe de commande selon la fonction attendue sur le terrain. C’est une solution pertinente lorsque vous devez remplacer uniquement la partie visible en façade ou constituer un ensemble de commande sur mesure autour d’un sélecteur rotatif Ø22.
Un choix pertinent pour armoires, pupitres et postes de commande
Cette tête de bouton tournant convient aux applications de commande manuelle dans les armoires électriques, coffrets de distribution, machines, pupitres opérateur et ensembles de signalisation. Son format compact, sa commande 3 positions et sa protection frontale élevée en font une option adaptée aux montages exigeant à la fois compacité, lisibilité de commande et bonne tenue en façade.
Documentation PDF
Caractéristiques techniques
| Nombre de positions de commutation | 3 |
|---|---|
| Exécution de l'élément de commande | manette rotative courte |
| Couleur de l'élément de commande | noir |
| Exécution de la calotte/lentille | rond |
| Protection, frontale (IP) | IP67/IP69K |
| adapté à l'éclairage | non |
| Fonction de connection à enclenchement | non |
| Tâtant | oui |
| Diamètre de trou | 22.5 mm |
| Largeur de l'ouverture | 0 mm |
| Couleur anneau frontal | noir |
| Hauteur de l'ouverture | 0 mm |
| Matière de la bague frontale | matière synthétique |
| Avec anneau frontal | oui |
| Classe de protection (NEMA) | 13 |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Cette tête de bouton tournant ZB5AD5 est-elle compatible avec les blocs de contact de la gamme Harmony XB5 ?
Oui, c’est une tête pour sélecteur de la gamme Harmony XB5, prévue pour être associée à une base et à des blocs de contact compatibles de la même gamme. Vérifiez toujours la configuration complète avant montage.
Cette tête Ø22 mm se monte-t-elle dans un perçage standard de 22,5 mm ?
Oui, le diamètre de montage indiqué est de 22 mm, ce qui correspond aux appareils d’appareillage Ø22 couramment montés dans un perçage de 22,5 mm.
Le bouton rotatif revient-il automatiquement au centre ?
Oui, cette version est à retour par ressort au centre : elle offre 3 positions avec retour automatique à la position centrale.
Peut-on utiliser cette tête de sélecteur en environnement humide ou avec lavage ?
Oui, la face avant est donnée avec un indice de protection IP67/IP69K, ce qui la rend adaptée aux environnements exigeants et aux nettoyages appuyés, sous réserve d’un montage correct de l’ensemble.
Quelle est la forme et la couleur de l’organe de commande ?
Il s’agit d’une manette rotative courte noire, avec une calotte ronde et un anneau frontal noir.
Cette tête est-elle prévue pour être éclairée ?
Non, cette version n’est pas adaptée à l’éclairage.
