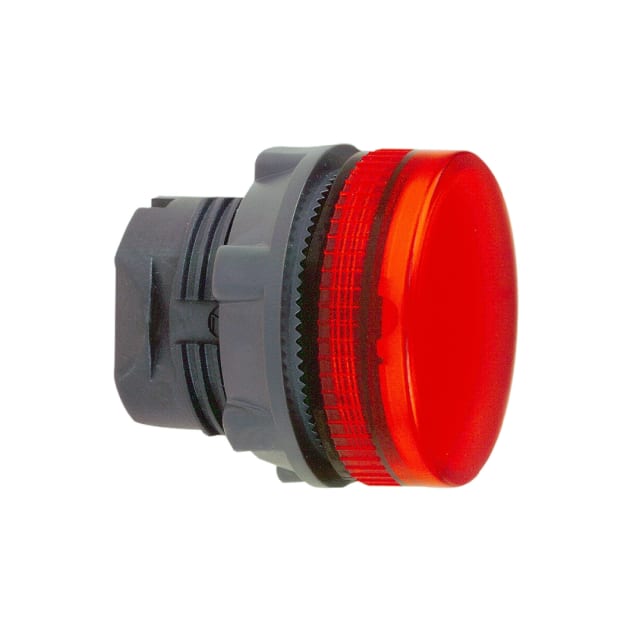

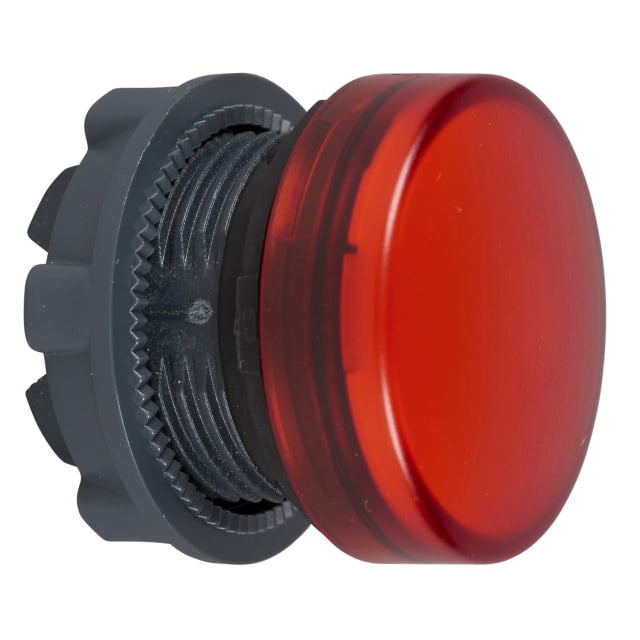

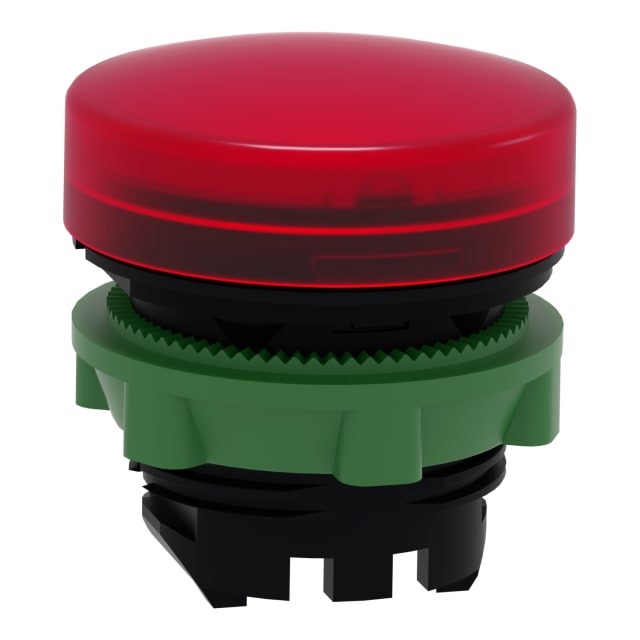

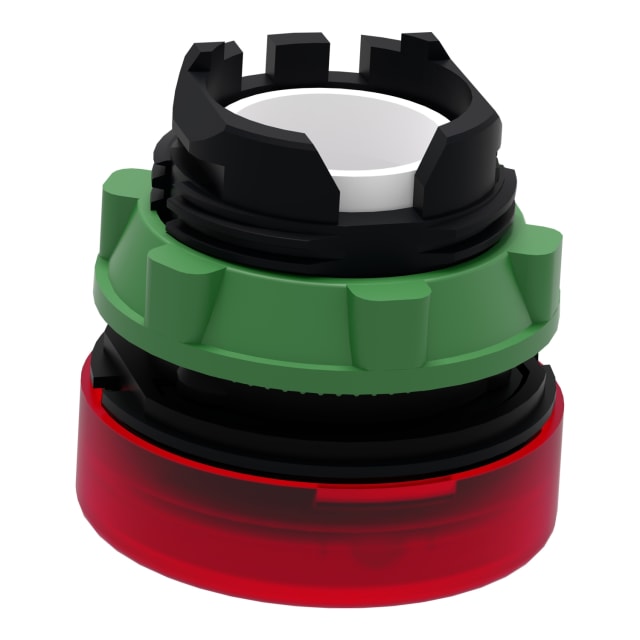

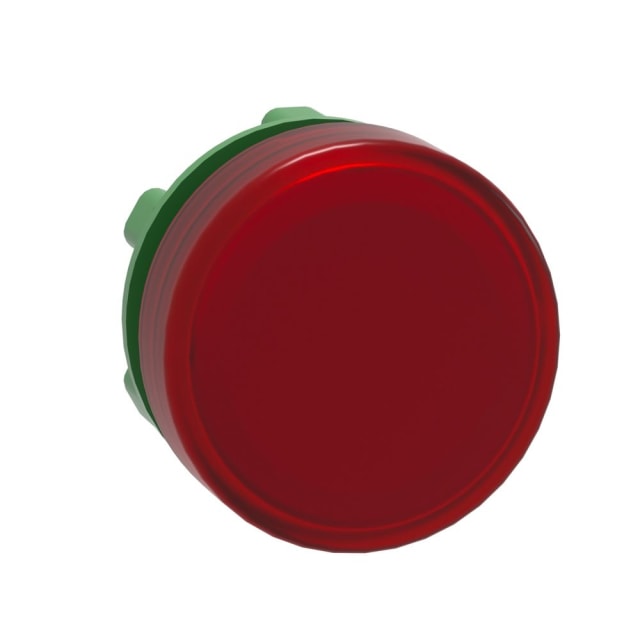

Tête de voyant rouge lisse ronde Ø 22 mm ZB5AV043
Tête de voyant ronde rouge Ø 22 mm pour signalisation lumineuse, compatible Harmony XB5. Lentille haute avec anneau frontal noir, protection IP66, adaptée aux environnements industriels exigeants.
4.14€
36 en stock
36 en stock
Tête de voyant rouge lisse Ø 22 mm pour pupitres et façades de commande
Cette tête de voyant rouge lisse ronde Ø 22 mm est conçue pour l’équipement des interfaces de commande machine, armoires électriques et pupitres industriels. Son format standard de perçage 22,5 mm facilite l’intégration sur les façades courantes, tandis que sa finition rouge permet une identification visuelle immédiate des états, signalisations ou alertes selon l’organisation de votre installation.
Compatibilité Harmony XB5 pour une intégration simple dans l’appareillage de commande
Issue de la série Harmony XB5, cette tête s’emploie comme élément frontal de voyant lumineux de la gamme. Elle est prévue pour un seul signal lumineux et s’associe à un corps compatible afin de constituer un ensemble de signalisation cohérent sur panneau. Ce positionnement dans la gamme Harmony XB5 permet de conserver une homogénéité visuelle et fonctionnelle sur les postes de commande, notamment lorsque plusieurs organes de signalisation et de pilotage cohabitent sur une même façade.

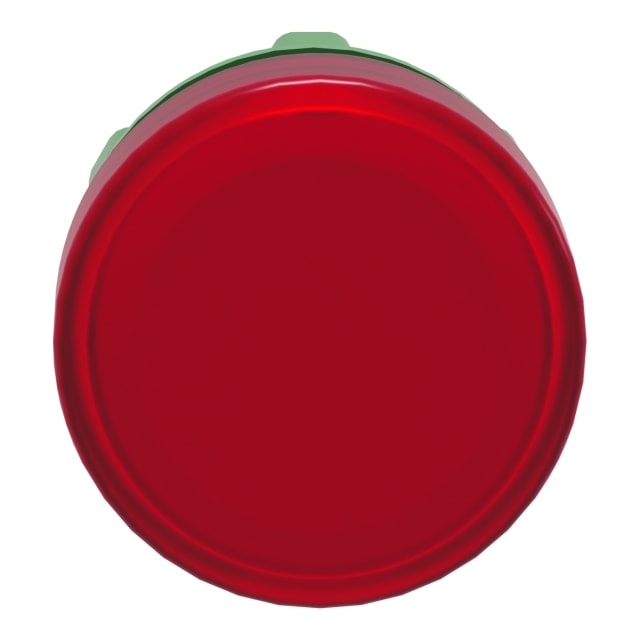

Cabochon rouge lisse et forme ronde pour une lecture claire en face avant
Le cabochon rouge adopte une exécution ronde avec surface lisse, adaptée aux montages où l’on recherche une signalisation nette et facile à repérer. La forme haute de la lentille améliore la présence visuelle en façade, sans alourdir l’appareillage. Cette configuration convient particulièrement aux fonctions de repérage lumineux sur machines, coffrets ou tableaux, lorsque la lisibilité du voyant doit rester immédiate pour l’opérateur.

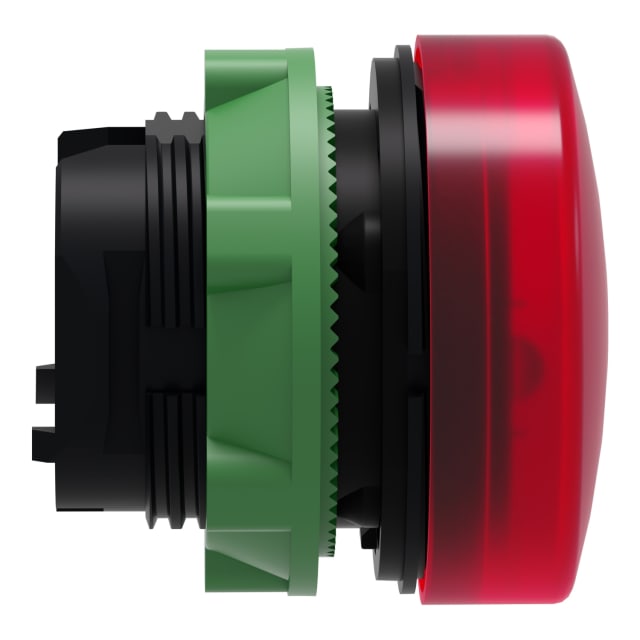

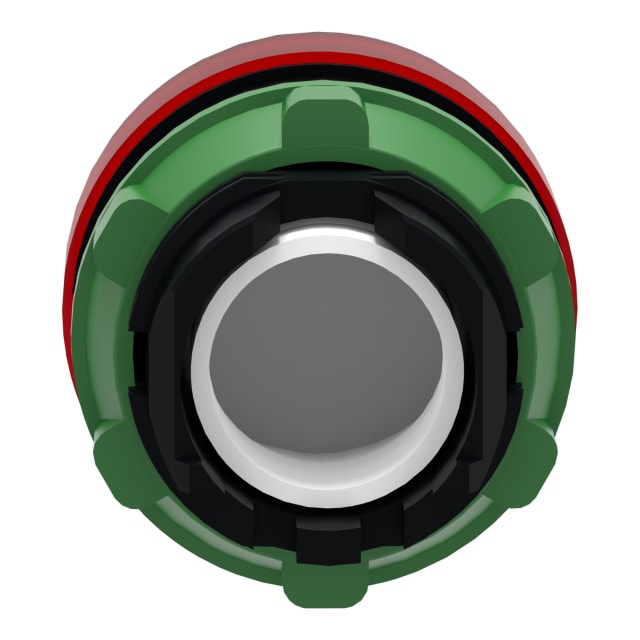

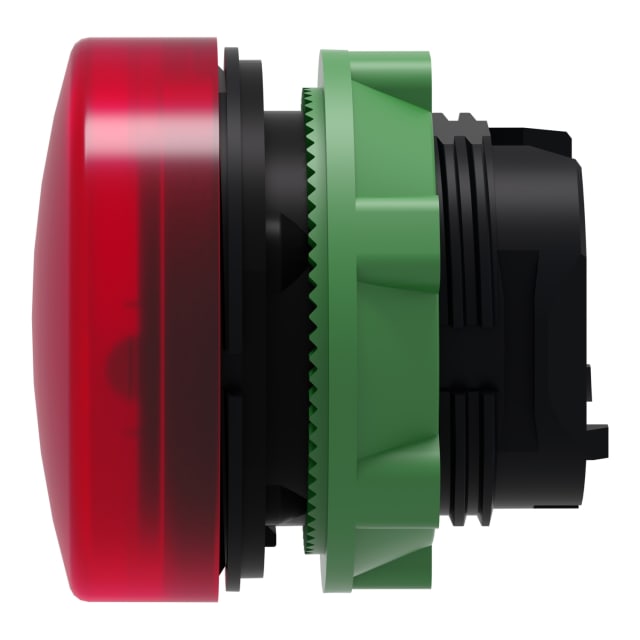

Montage frontal Ø 22,5 mm avec encombrement de façade maîtrisé
La tête est prévue pour un trou de montage de 22,5 mm, dimension standard en commande industrielle. Son ouverture frontale de 29 x 29 mm permet une implantation propre sur panneau tout en conservant un encombrement mesuré. Ce format simplifie le remplacement d’un élément existant ou la création d’une nouvelle ligne de signalisation sur porte d’armoire, boîtier ou pupitre de commande.
Protection IP66 en face avant pour environnements exposés
Avec un indice de protection frontal IP66, cette tête de voyant est adaptée aux installations où la face avant peut être soumise à la poussière, aux projections d’eau ou aux contraintes d’exploitation habituelles en milieu technique. La classification NEMA 4X et 13 complète ce positionnement pour les usages sur équipements de commande nécessitant une bonne tenue de la partie visible en façade.
Anneau frontal noir en matière synthétique pour une finition sobre
La présence d’un anneau frontal noir apporte une finition discrète et professionnelle sur les panneaux de commande. Réalisée en matière synthétique, la bague frontale s’intègre facilement dans les ensembles modernes de signalisation et d’appareillage industriel. Ce contraste entre la collerette noire et la lentille rouge renforce la lecture de la fonction lumineuse sans surcharger visuellement la façade.
Un choix pertinent pour la signalisation machine et les ensembles industriels
Cette tête de voyant lumineux industriel convient aux applications de signalisation sur machines, coffrets, armoires et postes de conduite où le code couleur rouge doit être clairement identifié. Elle répond aux besoins des intégrateurs, tableautiers, mainteneurs et installateurs qui recherchent un composant frontal de commande en Ø 22 mm, simple à intégrer dans un environnement Harmony XB5 et adapté aux usages courants de l’appareillage électrique industriel.
Documentation PDF
Caractéristiques techniques
| Approprié pour nombre de signaux lumineux | 1 |
|---|---|
| Couleur de la lentille | rouge |
| Exécution de la calotte/lentille | rond |
| Diamètre de trou | 22.5 mm |
| Protection, frontale (IP) | IP66 |
| Largeur de l'ouverture | 29 mm |
| Avec anneau frontal | oui |
| Couleur anneau frontal | noir |
| Hauteur de l'ouverture | 29 mm |
| Exécution des lentilles | haut |
| Matière de la bague frontale | matière synthétique |
| Classe de protection (NEMA) | 4X, 13 |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Quel diamètre de perçage faut-il prévoir pour cette tête de voyant ?
Cette tête de voyant est prévue pour un trou de 22,5 mm, avec une ouverture indiquée à 29 mm en largeur et en hauteur. Elle s’intègre dans la gamme Harmony XB5 au format Ø 22 mm.
Ce voyant rouge est-il bien rond et affleurant ?
Oui, il s’agit d’une tête de voyant rouge à calotte ronde, avec une lentille en exécution haute. La forme ronde est cohérente avec les têtes de signalisation de la série Harmony XB5.
Peut-on utiliser cette tête de voyant en environnement industriel exigeant ?
Oui, elle est donnée pour une protection frontale IP66 et une classe NEMA 4X, 13, ce qui la rend adaptée aux environnements industriels soumis aux projections d’eau et à la poussière.
Cette tête de voyant nécessite-t-elle un bloc lumineux ou une base séparée ?
Oui, une tête de voyant ne fonctionne pas seule : elle doit être associée à l’organe de signalisation compatible de la gamme Harmony XB5 pour constituer l’ensemble complet.
La bague frontale est-elle incluse ?
Oui, la fiche indique la présence d’un anneau frontal noir en matière synthétique. C’est un point utile pour vérifier l’esthétique et l’intégration sur pupitre.
À quoi faut-il faire attention avant de remplacer une tête de voyant existante ?
Il faut vérifier la compatibilité avec la série Harmony XB5, le diamètre de découpe, la couleur de la lentille et le type de montage de l’ensemble déjà installé. Une tête de voyant doit correspondre exactement au support et au bloc associé.
