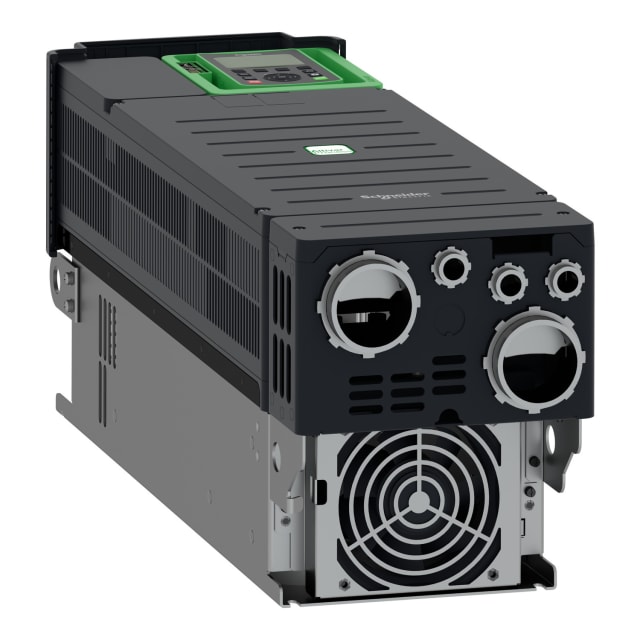

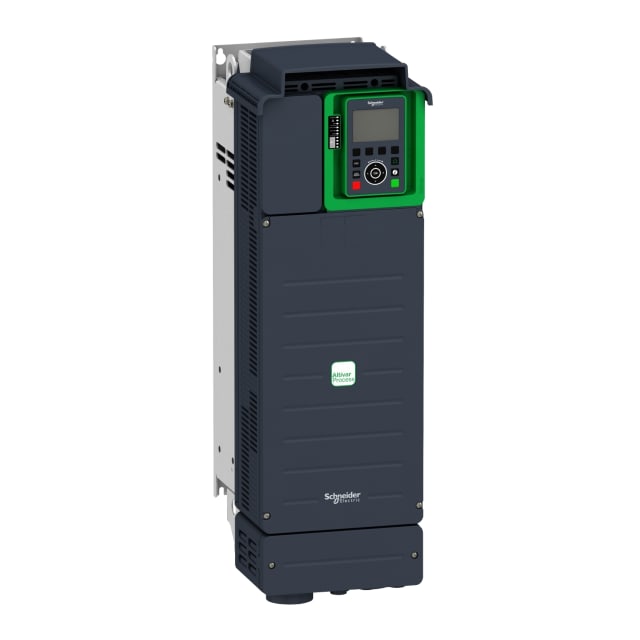

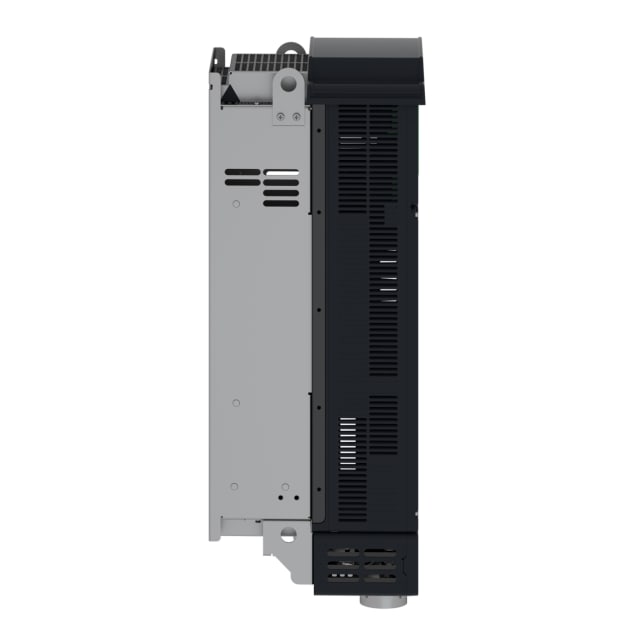

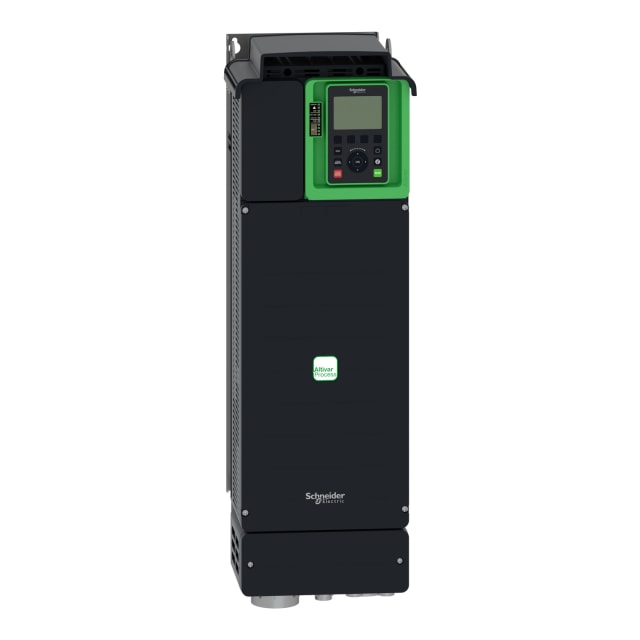

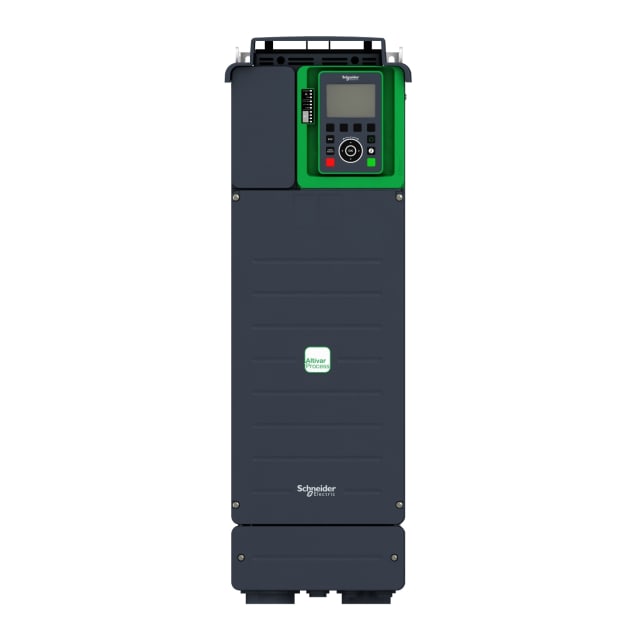

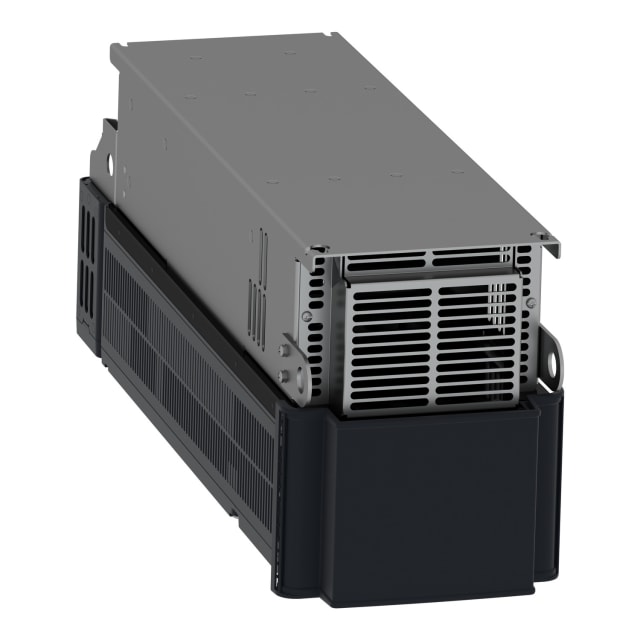

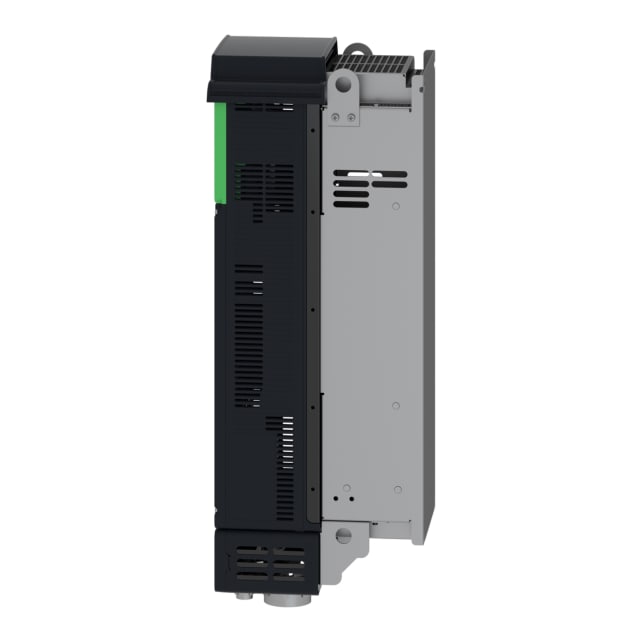

Variateur de fréquence 30 kW 380-480 V IP21 ATV630D30N4

Variateur de fréquence ATV630D30N4 30 kW 380-480 V IP21 : une commande moteur fiable pour les installations industrielles

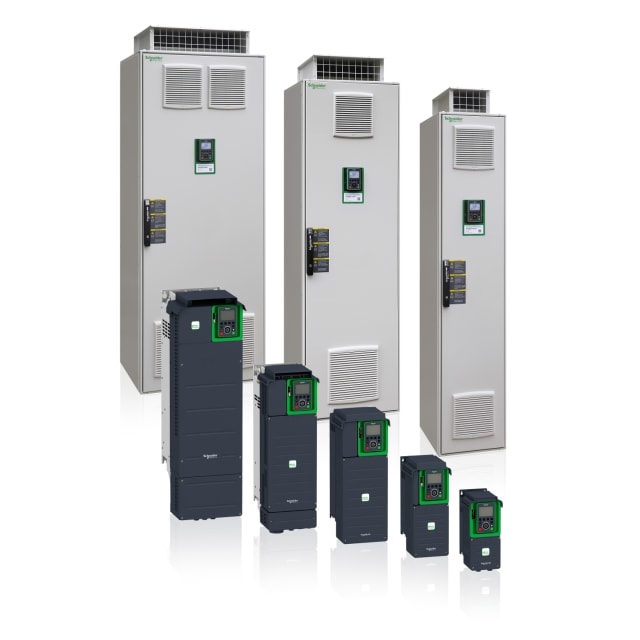

Le variateur de fréquence ATV630D30N4 de la série Altivar Process ATV600 est conçu pour la variation et la commande de moteurs triphasés dans les environnements industriels exigeants. Avec une puissance nominale de 30 kW en charge linéaire comme en charge à couple carré, une alimentation 3 phases 380…480 V et un courant de sortie nominal de 61,5 A, il répond aux besoins des installations recherchant une régulation précise, une mise en service structurée et une exploitation durable.

Référence fabricant ATV630D30N4, identifiant commercial 4836570, ce modèle permet de sécuriser le choix du bon équipement lorsque plusieurs variantes existent dans la gamme. Son indice de protection IP21 le destine à une intégration en armoire ou en local technique protégé, selon les règles d’installation applicables.

Les points forts du ATV630D30N4

Puissance de 30 kW adaptée aux applications de pompage, ventilation, convoyage ou process. Alimentation 380 à 480 V triphasée pour une intégration sur réseaux industriels standards. Courant de sortie nominal 61,5 A pour une commande moteur cohérente avec la puissance annoncée. Fréquence de sortie jusqu’à 500 Hz pour couvrir un large éventail de besoins de variation. Fonctionnement possible en 4 quadrants , utile lorsque l’application nécessite une gestion dynamique du moteur. Interfaces et protocoles industriels intégrés pour l’automatisation et la supervision. Utilisation autorisée dans les zones d’habitation et d’activités ainsi que dans les domaines industriels, selon les données fournies.

Une intégration pensée pour les automatismes industriels

Ce variateur de fréquence dispose d’un ensemble de communications permettant son intégration dans de nombreuses architectures d’automatisme. Il prend en charge MODBUS, PROFIBUS, TCP/IP, PROFINET IO, EtherNet/IP et DeviceNet. Il comprend également 1 interface Ethernet industriel, 1 interface série RS 485 et une interface optique.

Il offre aussi des ressources d’E/S adaptées à une commande machine ou process, avec :

• 6 entrées numériques
• 3 entrées analogiques
• 2 sorties analogiques
• 0 sortie numérique

Ces caractéristiques facilitent le raccordement à une supervision, à un automate ou à une chaîne de commande existante, tout en laissant une marge d’adaptation selon l’application.

Pour quels usages choisir ce variateur de fréquence ?

Le ATV630D30N4 convient particulièrement aux installations où l’on recherche une variation de vitesse stable et une commande moteur précise. Il s’adresse aux exploitants qui ont besoin d’un équipement robuste pour piloter des moteurs triphasés dans des contextes industriels ou tertiaires techniques. Pompes : adaptation du débit et de la pression selon le besoin réel. Ventilation : modulation de vitesse pour améliorer le confort et la gestion énergétique. Convoyage et manutention : commande progressive pour limiter les à-coups. Procédés industriels : maintien d’une régulation fiable sur des cycles variables.

Caractéristiques techniques principales

Puissance maximale en charge linéaire : 30 kW Puissance maximale en charge à couple carré : 30 kW Tension secteur : 380…480 V Nombre de phases d’entrée : 3 Nombre de phases de sortie : 3 Courant de sortie nominal I2N : 61,5 A Fréquence secteur : 50/60 Hz Fréquence maximum de sortie : 500 Hz Tension de sortie max. : 480 V Indice de protection : IP21 Hauteur : 673 mm Largeur : 226 mm Profondeur : 271 mm

Fonctions et compatibilités à connaître

Ce modèle intègre un élément de commande et fonctionne en changeur de fréquence en U. Il est indiqué comme compatible avec les environnements nécessitant une prise en charge de communications industrielles courantes et une logique de pilotage précise.

À noter :

• Hacheur de freinage : non
• Raccordement PC : non
• Nombre d’interfaces USB : 0
• Nombre d’interfaces série RS 232 : 0
• Nombre d’interfaces série RS 422 : 0
• Nombre d’interfaces autres : 0

Ces éléments sont importants pour vérifier en amont l’adéquation avec votre architecture de commande et vos contraintes d’exploitation.

Un choix fiable pour remplacer ou équiper une installation

Le variateur de fréquence ATV630D30N4 constitue une solution sérieuse pour équiper une machine neuve ou remplacer un variateur existant de la même famille, à condition de valider les compatibilités électriques et fonctionnelles avec l’installation en place. Sa fiche technique, ses interfaces de communication et sa puissance de 30 kW en font un produit adapté aux besoins de pilotage moteur dans un contexte professionnel.

Si vous recherchez un variateur ATV630 30 kW / 40 HP / 380-480 V / IP21 clairement identifié, cette référence offre un bon niveau de cohérence entre puissance, alimentation, communication et encombrement, pour une intégration maîtrisée dans un coffret ou une armoire électrique.
