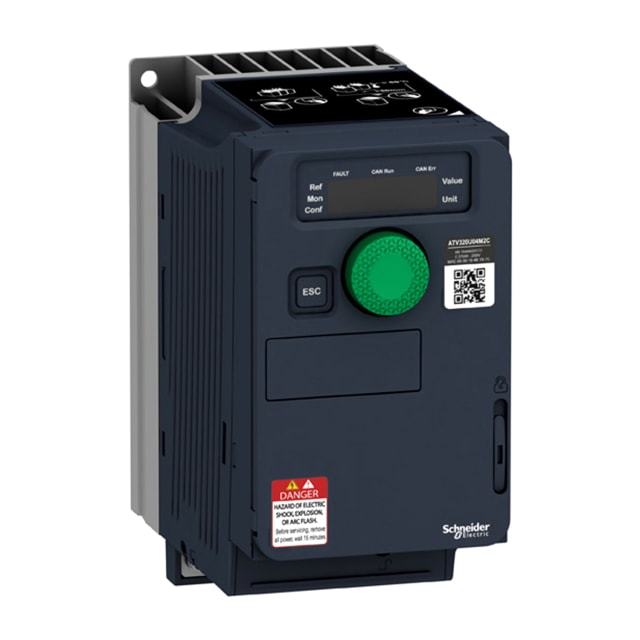

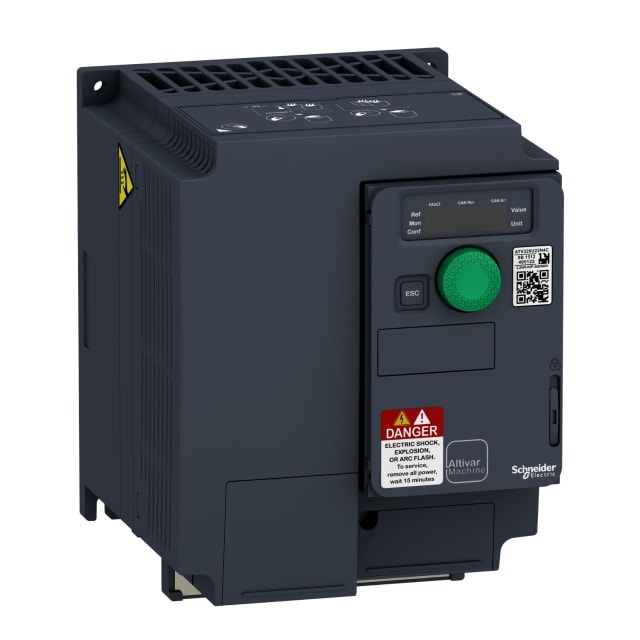

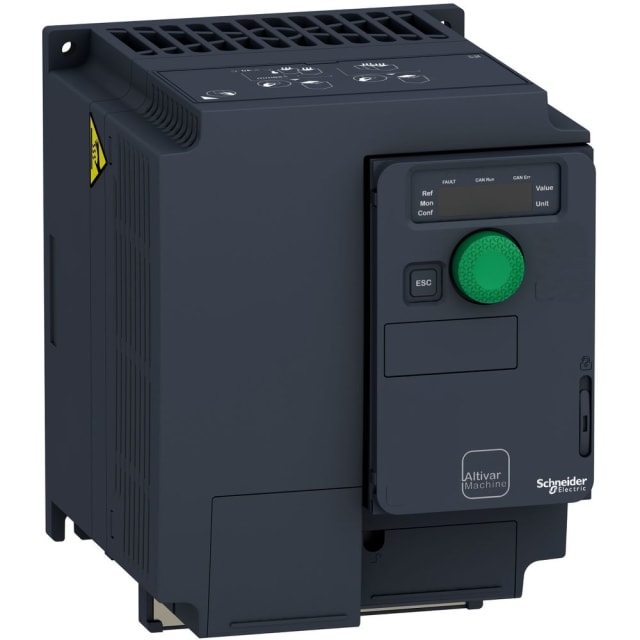

Variateur de fréquence 4 kW 380-500 V compact ATV320U40N4C

Variateur de fréquence compact 4 kW pour commande moteur triphasée

Le variateur de fréquence ATV320U40N4C est conçu pour le pilotage de moteurs triphasés dans les applications de variation et de commande moteur en environnement industriel. Ce modèle compact fonctionne sur alimentation 3 phases 380 à 500 V en 50/60 Hz et délivre une puissance de 4 kW avec un courant de sortie nominal de 9,5 A. Il convient aux installations où l’on recherche un variateur de vitesse performant, peu encombrant et simple à intégrer dans une armoire.

Format compact pour intégration facilitée en coffret

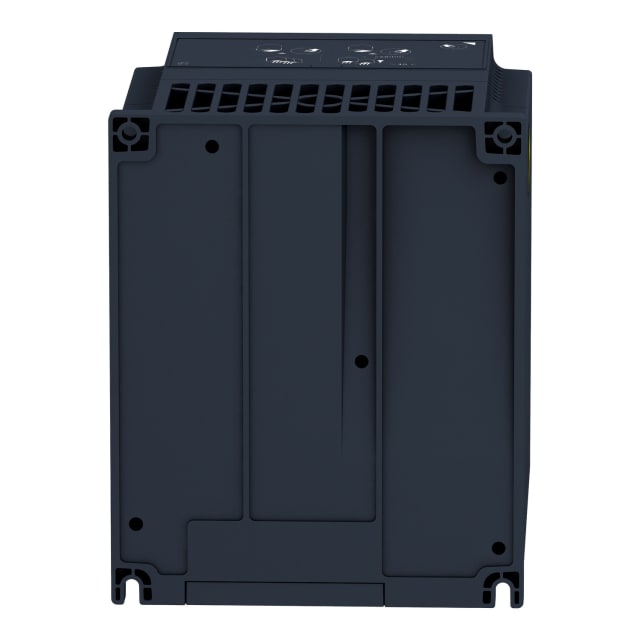

Avec des dimensions de 184 mm de hauteur, 140 mm de largeur et 158 mm de profondeur, ce variateur Altivar Machine ATV320 s’intègre plus facilement dans les ensembles de commande où l’espace disponible doit être optimisé. Son indice de protection IP20 et son format compact le destinent à une implantation en coffret ou en armoire électrique, au plus près de la chaîne de commande machine.

Commande précise de la vitesse et large plage de fonctionnement

Ce variateur offre une fréquence de sortie pouvant atteindre 599 Hz, ce qui permet d’adapter finement la vitesse moteur selon les besoins du process. Il accepte une tension secteur de 380 à 500 V avec une tolérance de tension de 10 % et une tolérance de fréquence de 5 %, ce qui favorise une exploitation stable sur réseaux triphasés industriels. Sa conception répond aussi bien aux besoins de charge linéaire qu’aux applications demandant une puissance maximale délivrée de 4 kW.

Connectique de commande complète pour pilotage machine

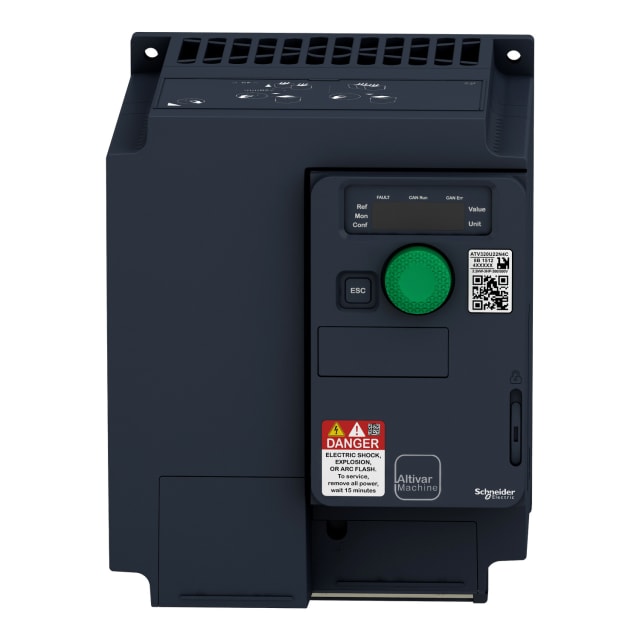

Le produit dispose d’un ensemble d’E/S adapté aux automatismes courants : 6 entrées numériques, 3 entrées analogiques, 1 sortie numérique et 1 sortie analogique. La présence d’un élément de commande intégré facilite les opérations de réglage et de mise en service. Le raccordement PC est également prévu, pratique pour le paramétrage, l’ajustement des consignes et l’intégration dans une logique de maintenance ou de configuration atelier.

Communication industrielle étendue pour intégration aux automatismes

Ce variateur de fréquence 4 kW se distingue par sa compatibilité avec plusieurs protocoles de communication utilisés en milieu industriel. Il prend en charge notamment Modbus, PROFIBUS, CAN, DeviceNet, PROFINET IO et EtherNet/IP. Il dispose d’une interface Ethernet industriel, d’une interface RS485 et d’une interface complémentaire, ce qui facilite son intégration dans des architectures d’automatisme modernes, qu’il s’agisse d’une machine autonome ou d’un ensemble piloté par API.

Adapté aux applications industrielles avec gestion dynamique du moteur

Le variateur est autorisé pour les domaines industriels et prend en charge un fonctionnement possible en 4 quadrants, utile dans les applications où les phases d’accélération, de décélération et les changements de sens ou de couple doivent être correctement gérés selon la logique machine. Ce positionnement en fait une solution pertinente pour les convoyeurs, systèmes de manutention, machines spéciales et équipements nécessitant une variation de vitesse maîtrisée sur moteur triphasé.

Une solution claire pour les projets de variation et commande moteur

Issu de la gamme Altivar Machine ATV320, ce variateur de vitesse compact 380-500 V répond aux attentes des intégrateurs, tableautiers et services maintenance qui recherchent un produit cohérent pour la commande moteur en environnement industriel. Sa puissance de 4 kW, son format compact, ses E/S embarquées et son ouverture aux principaux bus de communication en font un choix adapté pour moderniser une commande existante ou équiper une nouvelle machine avec un variateur de fréquence Schneider Electric orienté automatisme.
