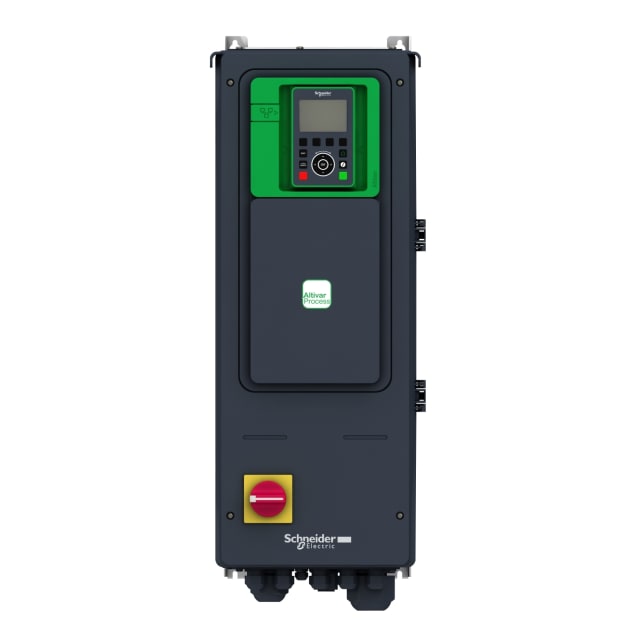

Variateur de fréquence 2,2 kW IP55 ATV650U22N4E

Variateur de fréquence 2,2 kW IP55 ATV650U22N4E : une solution robuste pour la commande moteur

Le variateur de fréquence ATV650U22N4E de la série Altivar Process ATV600 est conçu pour piloter un moteur triphasé avec précision, tout en répondant aux exigences d’environnements industriels et de zones d’habitation ou d’activités. Avec une puissance nominale de 2,2 kW et une alimentation 380…480 V, il s’adresse aux applications où la maîtrise de la vitesse, la stabilité de fonctionnement et l’intégration simple dans une installation existante sont essentielles.

Sa protection IP55 constitue un atout important pour les installations exposées aux projections de poussières et d’eau, ou lorsque le variateur doit être placé dans un environnement technique contraint. Ce niveau de protection contribue à sécuriser l’équipement et à fiabiliser son usage au quotidien, sous réserve d’un montage et d’un raccordement adaptés.

Un variateur pensé pour la souplesse d’exploitation

Ce modèle délivre un courant nominal de sortie de 5,6 A et supporte une fréquence de sortie maximale de 500 Hz. Il fonctionne sur 3 phases en entrée et 3 phases en sortie, avec une tension de sortie pouvant aller jusqu’à 480 V. Ces caractéristiques en font un équipement adapté à la variation de vitesse sur des moteurs triphasés nécessitant une commande fiable et progressive.

Le fonctionnement 4 quadrants permet une gestion plus complète des phases d’exploitation du moteur selon l’application. Le variateur est également équipé d’un élément de commande, ce qui facilite la mise en service et les réglages de base selon les besoins de l’installation.

Communication et intégration dans les automatismes

Le ATV650U22N4E se distingue par sa bonne capacité d’intégration dans un environnement automatisé. Il prend en charge plusieurs protocoles de communication industriels, dont :

• PROFIBUS
• MODBUS
• TCP/IP
• PROFINET IO
• EtherNet/IP
• DeviceNet

Il dispose également d’une interface Ethernet industriel et d’une interface série RS 485. Cette richesse de communication facilite son intégration dans des architectures de supervision, de contrôle-commande ou de suivi d’exploitation. Pour un installateur ou un mainteneur, cela représente un vrai gain en flexibilité lors de la conception ou de l’évolution d’une installation.

Commandes, entrées et possibilités de pilotage

Le variateur propose une base fonctionnelle adaptée aux besoins courants de variation de vitesse et de commande moteur :

• 6 entrées numériques
• 3 entrées analogiques
• 2 sorties analogiques
• 0 sortie numérique

Cette configuration permet de raccorder différents organes de commande, consignes et retours analogiques selon l’architecture de l’installation. Elle convient aux applications industrielles où l’on recherche un pilotage simple, tout en conservant des possibilités d’adaptation suffisantes.

Applications typiques

Ce variateur de fréquence 2,2 kW trouve naturellement sa place dans les équipements nécessitant une régulation de vitesse moteur fiable et maîtrisée. Il peut être envisagé pour des usages variés dans le domaine industriel, notamment lorsque la compacité fonctionnelle, la protection IP55 et les communications réseau sont des critères prioritaires.

Il est indiqué pour une utilisation autorisée dans les domaines industriels ainsi que dans les zones d’habitation et d’activités, ce qui élargit ses possibilités de mise en œuvre selon le contexte du chantier ou de l’installation technique.

Points forts à retenir

Puissance nominale : 2,2 kW Alimentation : 380…480 V triphasé Protection IP55 pour une meilleure résistance en environnement technique Courant de sortie nominal : 5,6 A Jusqu’à 500 Hz de fréquence de sortie Communication industrielle étendue Fonctionnement 4 quadrants Série Altivar Process ATV600 , reconnue pour les applications de variation et commande moteur

Identification produit et compatibilité

Pour éviter toute confusion lors du choix, ce modèle est identifié par la référence fabricant ATV650U22N4E et la référence commerciale 5074393. Son GTIN/EAN 3606485410463 permet également de le repérer sans ambiguïté. Ces identifiants sont utiles pour vérifier la correspondance avec votre besoin, notamment en cas de remplacement ou d’intégration dans une installation existante.

Avant commande, il est recommandé de vérifier la puissance moteur, la tension disponible, le mode de commande attendu et les protocoles de communication requis par votre installation. Cela permet de s’assurer que le variateur correspond bien à l’architecture électrique et aux besoins d’exploitation.

Un choix pertinent pour les installations exigeantes

Avec son format IP55, sa compatibilité réseau étendue et sa conception orientée commande moteur, le ATV650U22N4E constitue une solution sérieuse pour les professionnels à la recherche d’un variateur de fréquence fiable et adaptable. Il combine des caractéristiques techniques solides et une intégration facilitée, tout en restant adapté aux usages où la précision de pilotage et la robustesse d’installation comptent vraiment.
