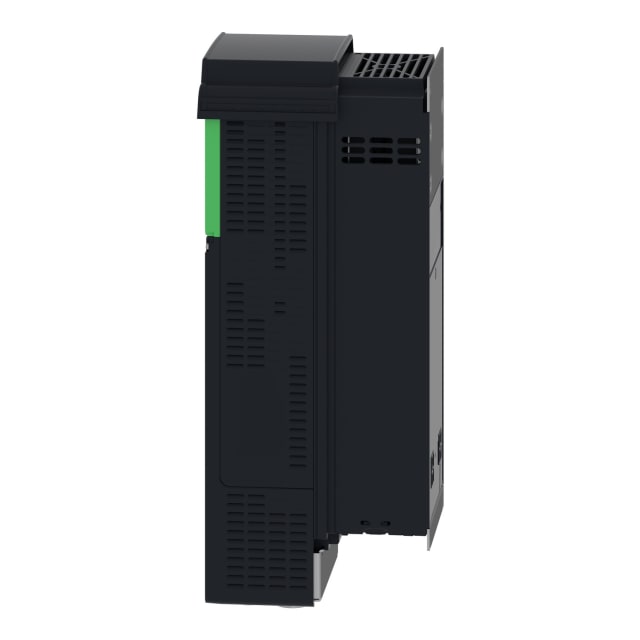

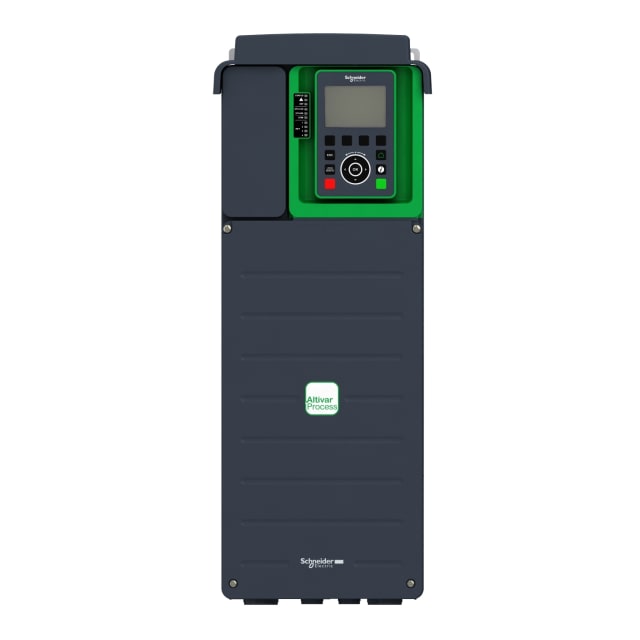

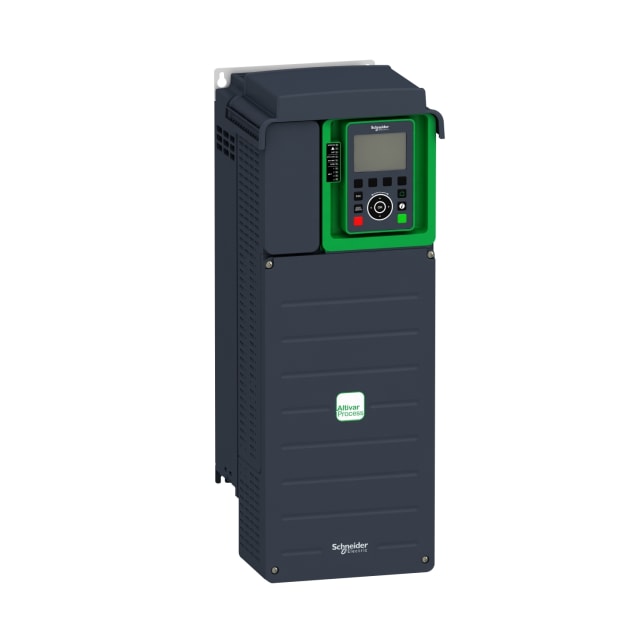

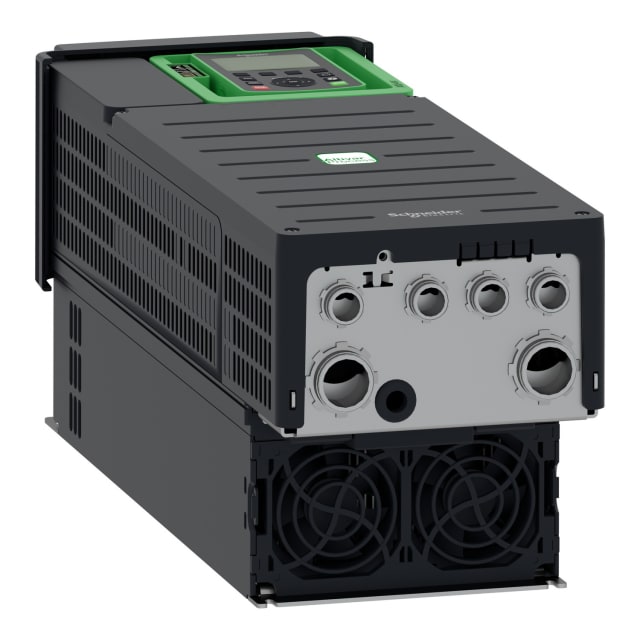

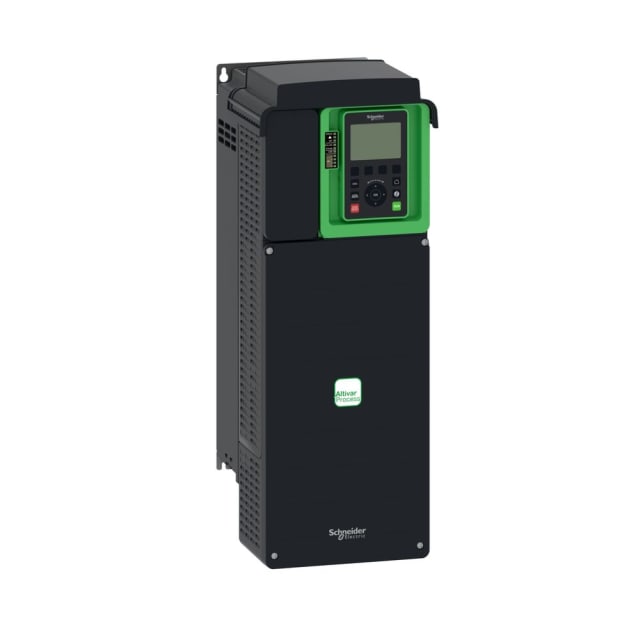

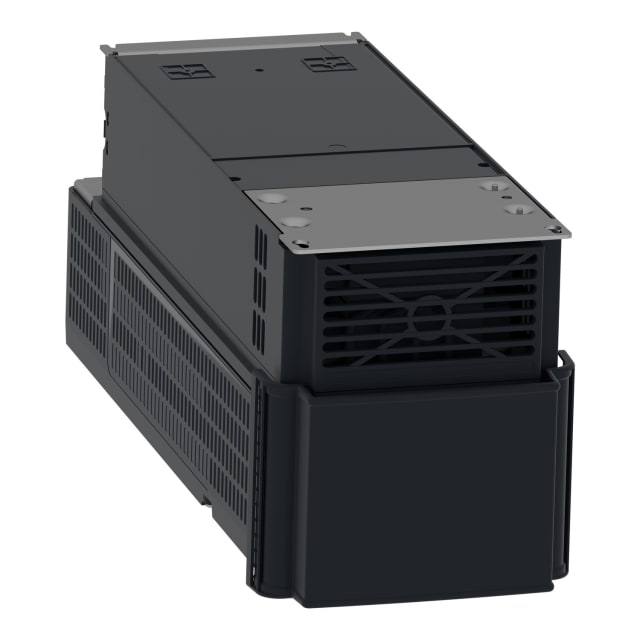

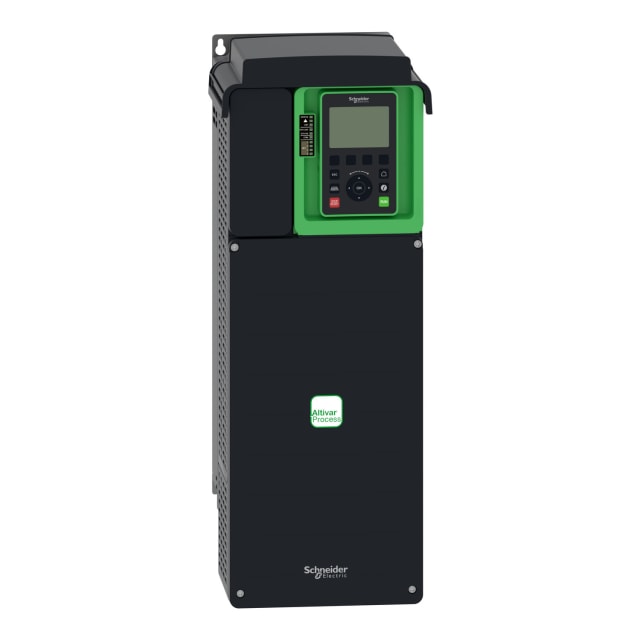

Variateur de fréquence 22 kW 380-480 V IP21 ATV630D22N4

Variateur de fréquence 22 kW pour pilotage précis des moteurs triphasés

Ce variateur de fréquence Altivar Process ATV600 est conçu pour le contrôle de moteurs triphasés en 380 à 480 V, avec une puissance nominale de 22 kW et un courant de sortie de 46,3 A. Il permet d’ajuster finement la vitesse du moteur selon les besoins réels de l’installation, ce qui facilite le démarrage, la régulation de process et l’optimisation du fonctionnement sur des équipements industriels exigeants. Sa fréquence de sortie peut atteindre 500 Hz, ce qui ouvre une large plage de réglage pour les applications nécessitant souplesse et maîtrise de la commande moteur.

Format IP21 adapté à l’intégration en environnement technique intérieur

Avec son indice de protection IP21, ce variateur est destiné à une installation en environnement technique intérieur où une protection contre les contacts accidentels et les chutes verticales de gouttes d’eau est attendue. Son format compact, avec une hauteur de 546 mm, une largeur de 211 mm et une profondeur de 232 mm, facilite son implantation dans une armoire, un local technique ou une zone de production où l’encombrement doit rester maîtrisé tout en conservant une bonne accessibilité pour le raccordement et l’exploitation.

Commande moteur efficace pour variation de vitesse, charge linéaire et couple variable

Ce modèle délivre 22 kW aussi bien en charge linéaire qu’en charge à couple variable sous tension de sortie de dimensionnement. Il convient ainsi aux applications où l’on recherche une adaptation continue du régime moteur, avec une réponse plus progressive qu’un démarrage direct. Le fonctionnement en 4 quadrants apporte une souplesse intéressante dans les séquences de marche, de freinage et d’inversion de comportement dynamique selon l’application et la stratégie de commande retenue.

Interfaces de commande complètes pour une intégration simple en automatisme

Le variateur dispose d’un élément de commande intégré ainsi que d’une connectique pensée pour l’intégration en process industriel. Il intègre 6 entrées numériques, 3 entrées analogiques et 2 sorties analogiques, ce qui permet de récupérer des consignes, des retours d’état et des valeurs de pilotage sans multiplier les modules externes. La présence d’une interface RS485 et d’une interface optique renforce les possibilités de paramétrage et d’intégration dans une architecture de commande structurée.

Communication industrielle étendue pour architectures modernes

Ce variateur se distingue par sa compatibilité avec plusieurs protocoles de communication industriels couramment utilisés. Il prend en charge notamment Modbus, TCP/IP, EtherNet/IP, PROFIBUS, PROFINET IO et DeviceNet. La présence d’une interface Ethernet industriel permet son intégration dans des systèmes de supervision, d’automatisation ou de pilotage centralisé. Pour les exploitants et intégrateurs, cela représente un réel avantage dans les installations où la circulation des données, le suivi de fonctionnement et la cohérence réseau sont des critères déterminants.

Conçu pour les applications industrielles et les installations techniques de bâtiment

Ce variateur est autorisé pour une utilisation dans les domaines industriels, mais aussi dans les zones d’habitation et d’activités selon les données disponibles. Il peut ainsi répondre à des besoins variés de variation et commande moteur sur des installations techniques telles que pompes, ventilateurs, ensembles de circulation ou autres équipements nécessitant une régulation stable et ajustable. Son alimentation triphasée 50/60 Hz avec tolérance de tension de 10 % et tolérance de fréquence de 5 % contribue à une intégration plus souple dans les environnements d’exploitation courants.

Un choix pertinent pour les projets de variation et commande moteur en 380 à 480 V

Pour un projet de modernisation, de remplacement ou de création d’installation, ce variateur de fréquence 22 kW en 380-480 V constitue une solution cohérente dès lors que l’objectif est d’obtenir une commande moteur évolutive, communicante et adaptée à un usage technique soutenu. Son positionnement dans la gamme Altivar Process ATV600 en fait un équipement particulièrement pertinent pour les applications où l’on attend une variation de vitesse précise, une bonne capacité d’intégration dans l’automatisme et une exploitation plus maîtrisée des performances moteur.
