Connecteur aluminium 35-300 mm² Compact NSX400 LV432480

Connecteur aluminium 35-300 mm² pour appareillage de distribution Compact NSX

Ce connecteur aluminium 35-300 mm² est un accessoire de raccordement destiné aux appareils de la gamme Compact NSX 400/630, avec compatibilité étendue EasyPact CVS 400/630. Il permet de réaliser un raccordement propre et direct sur les bornes de l’appareil pour 1 câble par borne, avec une plage de section large de 35 à 300 mm². C’est une solution adaptée aux tableaux électriques où la tenue du raccordement, la compacité et la lisibilité de câblage sont essentielles.

Conçu pour le raccordement de câbles nus cuivre ou aluminium

Ce modèle est prévu pour recevoir un câble nu de forte section, en particulier dans les configurations de distribution nécessitant un courant nominal jusqu’à 630 A. Son corps de connexion en aluminium convient aux conducteurs aluminium et accepte également le raccordement d’un câble cuivre selon la configuration prévue par l’appareillage. Cette polyvalence facilite l’intégration dans des installations existantes ou en rénovation de coffrets et armoires de puissance.

Plage de section 35 à 300 mm² pour couvrir de nombreux besoins en tableau

Avec une capacité de raccordement de 35 à 300 mm², ce connecteur répond aux besoins courants des départs et arrivées de puissance sur disjoncteurs boîtiers moulés. Cette amplitude de section permet de s’adapter à différentes contraintes d’intensité, de chute de tension et d’organisation du câblage, sans multiplier les accessoires. Pour l’installateur, cela simplifie le choix de la borne lors de la préparation du tableau et limite les risques d’erreur de compatibilité sur la section conducteur.

Bornes à vis pour un serrage direct et une mise en œuvre claire

Le mode de raccordement par bornes à vis favorise une connexion directe, lisible et maîtrisée sur l’appareil. Les connecteurs s’encliquettent directement sur les bornes ou se fixent par clips sur des extensions de borne selon la configuration retenue. Ce principe de montage aide à obtenir un raccordement net dans les espaces techniques où l’accessibilité, l’ordre des départs et la continuité de service de l’installation exigent un appareillage bien organisé.

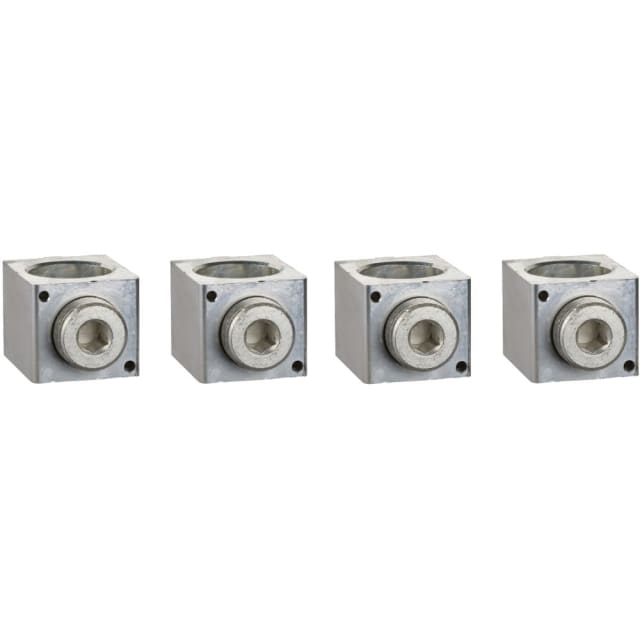

Jeu de 4 pièces avec séparateur de phases intégré à l’usage

Le produit est livré en jeu de 4 pièces, ce qui correspond aux besoins des montages sur appareils de distribution de cette catégorie. La présence d’un séparateur de phases constitue un point important pour structurer le raccordement au plus près des bornes, améliorer la séparation physique entre conducteurs et conserver une implantation plus propre dans le tableau. Cet accessoire est particulièrement utile lorsque les sections de câble sont importantes et demandent un guidage rigoureux.

Compatibilité adaptée aux Compact NSX400/630 et EasyPact CVS 400/630

Ce connecteur a été conçu pour s’intégrer sur les appareils Compact NSX400/630 et reste compatible avec EasyPact CVS 400/630. Cette correspondance de gamme est un point clé pour sécuriser le choix de l’accessoire lors d’un remplacement, d’une extension de tableau ou d’un montage neuf. Elle permet de sélectionner une borne réellement prévue pour l’appareil concerné, avec des dimensions et un mode de fixation cohérents avec l’environnement de raccordement.

Un accessoire technique utile pour la distribution de puissance en coffret

Dans un tableau de protection et de distribution électrique, le choix du bon connecteur de puissance conditionne la facilité de câblage et la propreté finale de l’ensemble. Ce connecteur aluminium 35-300 mm² pour Compact NSX s’adresse aux montages où l’on recherche une borne de phase capable d’accepter une forte section, avec un seul câble par point de raccordement et un courant nominal élevé. Il trouve naturellement sa place dans les armoires, coffrets et ensembles de distribution nécessitant un raccordement robuste, compact et lisible autour d’un disjoncteur Compact NSX.
