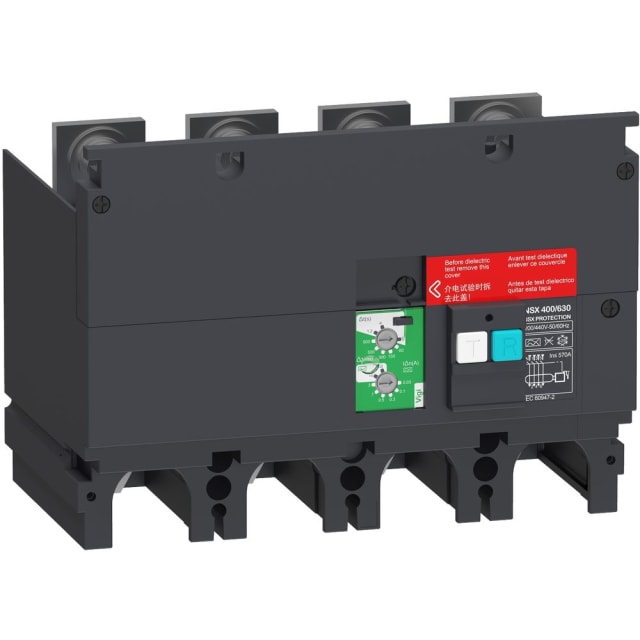

Bloc différentiel Vigi NSX 400/630 4P 200-440V LV432465

Protection différentielle additionnelle pour disjoncteurs ComPacT NSX 400/630

Le bloc différentiel Vigi NSX 400/630 4P 200-440V est un module de protection différentielle additionnelle destiné aux appareils de la gamme ComPacT NSX 400/630. En version 4 pôles, il permet d’ajouter la détection des défauts d’isolement à un disjoncteur boîtier moulé compatible, afin de renforcer la protection des personnes et des installations dans les tableaux de distribution basse tension.

Plage de sensibilité étendue pour adapter la protection au besoin réel

Ce bloc VigiPacT couvre un courant différentiel assigné réglable de 0,03 A à 30 A. Cette large plage permet d’adapter précisément le niveau de protection selon l’application visée, qu’il s’agisse d’une protection très sensible contre les fuites à la terre ou d’un réglage plus élevé pour des circuits de puissance nécessitant une meilleure continuité d’exploitation.

Fonctionnement en 200 à 440 V AC sur réseaux 50 et 60 Hz

Le module est conçu pour une alimentation de commande et de mesure en courant alternatif de 200 à 440 V, aussi bien en 50 Hz qu’en 60 Hz. Sa tension maximale de service assignée atteint 440 V. Cette configuration en fait une solution adaptée aux ensembles de distribution équipés de disjoncteurs NSX 400/630 lorsque la surveillance différentielle doit être intégrée sur un réseau AC dans cette plage de tension.

Version 4 pôles adaptée aux départs triphasés avec neutre

Grâce à sa conception 4P, ce bloc différentiel convient aux installations où la surveillance doit porter sur l’ensemble des conducteurs actifs, notamment sur les départs triphasés avec neutre. Ce point est essentiel pour assurer une détection cohérente des défauts de fuite dans les schémas de distribution où le neutre doit être pris en compte dans la mesure différentielle.

Temporisation réglable pour améliorer la sélectivité

Le temps de retardement est réglable, avec un temps de réponse différé maximal pouvant atteindre 4000 ms. Cette possibilité de temporisation est particulièrement utile dans les architectures de protection sélective, en permettant de hiérarchiser les déclenchements entre plusieurs niveaux d’appareillage. Le résultat est une protection différentielle mieux coordonnée dans les tableaux de puissance et de distribution.

Intégration cohérente dans la série Compact NSX

Issu de la série Compact NSX, ce bloc Vigi est pensé pour une intégration homogène avec les disjoncteurs NSX 400/630. Pour l’installateur comme pour le mainteneur, cela facilite l’identification du bon accessoire de protection différentielle, tout en assurant une solution techniquement cohérente avec l’appareillage de coupure et de protection déjà prévu dans le tableau électrique.

Un choix pertinent pour les tableaux de distribution exigeants

Ce bloc différentiel répond aux besoins des installations tertiaires et industrielles qui exigent à la fois protection différentielle, souplesse de réglage et compatibilité avec des départs de forte intensité. Il constitue une réponse adaptée pour compléter un disjoncteur NSX 400/630 lorsque l’objectif est d’ajouter une fonction différentielle performante, avec réglage du seuil et temporisation, sans changer l’architecture générale du tableau.
