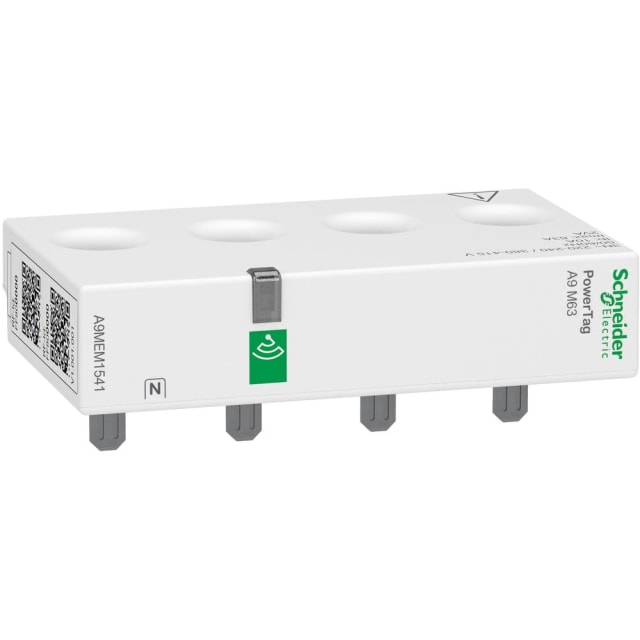

Capteur d’énergie Acti9 PowerTag 3P+N 63A A9MEM1541

Capteur d’énergie triphasé + neutre pour le suivi des départs jusqu’à 63 A

Le capteur d’énergie Acti9 PowerTag 3P+N 63A est conçu pour la mesure directe des circuits triphasés avec neutre dans les tableaux électriques modulaires. Il permet de suivre les grandeurs électriques d’un départ jusqu’à 63 A, avec une architecture pensée pour la gestion d’énergie, la surveillance de charge et l’analyse d’exploitation. Ce format 3P+N convient particulièrement aux départs triphasés de distribution, de commande et d’alimentation technique nécessitant une lecture fine de la puissance active et apparente.

Intégration dédiée aux appareillages modulaires Acti9 et Multi9 compatibles

Ce modèle PowerTag est prévu pour les appareillages modulaires compatibles de la gamme Acti9 et Multi9 en exécution Monoconnect, avec une implantation 3P+N. Sa position haute facilite l’intégration dans le tableau lorsque la configuration du départ impose un montage en amont. Cette conception permet d’ajouter une fonction de comptage et de surveillance énergétique au plus près de la protection modulaire, sans recourir à un compteur de façade classique plus encombrant.

Mesure électronique sans affichage pour une exploitation centralisée des données

Ce capteur repose sur une technologie de compteur électronique en mesure directe. Il est dépourvu d’afficheur, ce qui le destine à une exploitation centralisée des informations de mesure au sein d’une solution de supervision ou de suivi de tableau. Ce choix est particulièrement pertinent lorsque l’objectif est de remonter les données d’énergie et d’état vers une passerelle ou un concentrateur, tout en conservant une façade propre et rationalisée dans l’enveloppe électrique.

Lecture des puissances actives et apparentes pour mieux piloter les usages

Le produit mesure l’énergie et les grandeurs utiles au pilotage des consommations, avec prise en charge de la puissance active et de la puissance apparente. Dans un tableau tertiaire, industriel léger ou technique, cette capacité permet d’identifier les départs les plus sollicités, de mieux répartir les charges et d’améliorer la visibilité sur le comportement réel des circuits. Pour l’exploitant comme pour l’installateur, c’est un atout concret pour suivre les usages sans ajouter un ensemble de câblage de comptage plus complexe.

Format compact 4 modules pour tableau électrique

Avec une largeur de 4 unités de division, soit 72 mm, ce capteur s’intègre facilement dans les tableaux où la place disponible doit être maîtrisée. Sa profondeur de 43 mm et son faible encombrement en hauteur favorisent son montage dans des ensembles modulaires compacts. Ce positionnement en fait une solution adaptée lorsque l’on souhaite ajouter une fonction de mesure sur un départ triphasé sans surcharger l’implantation existante ni bouleverser l’organisation du coffret.

Caractéristiques techniques utiles pour le dimensionnement de l’installation

Le capteur est prévu pour un courant maximal de 63 A, en réseau 3P+N, avec une tension nominale de 220 à 240 V entre neutre et phase et de 380 à 415 V entre phases, pour une fréquence de 50 à 60 Hz. Il fonctionne en tarif unique, avec commande tarifaire interne. Sa classe de précision B et son étalonnage en font un choix pertinent pour les applications où la cohérence de mesure compte dans le suivi énergétique d’un tableau. Il ne comporte ni sortie d’impulsions ni affichage local, ce qui confirme son orientation vers une lecture déportée et structurée.

Une solution pensée pour la surveillance énergétique au plus près du départ

Dans une logique d’optimisation des tableaux, ce PowerTag apporte une réponse précise aux besoins de comptage divisionnaire et de suivi d’exploitation sur départ triphasé. Il convient aux installations recherchant une mesure intégrée, discrète et directement associée à l’appareillage modulaire. Son indice de protection IP20 le destine à une mise en œuvre à l’intérieur d’un coffret ou d’un tableau adapté, dans un environnement où la mesure d’énergie doit rester lisible, structurée et simple à intégrer au dispositif global de distribution électrique.
