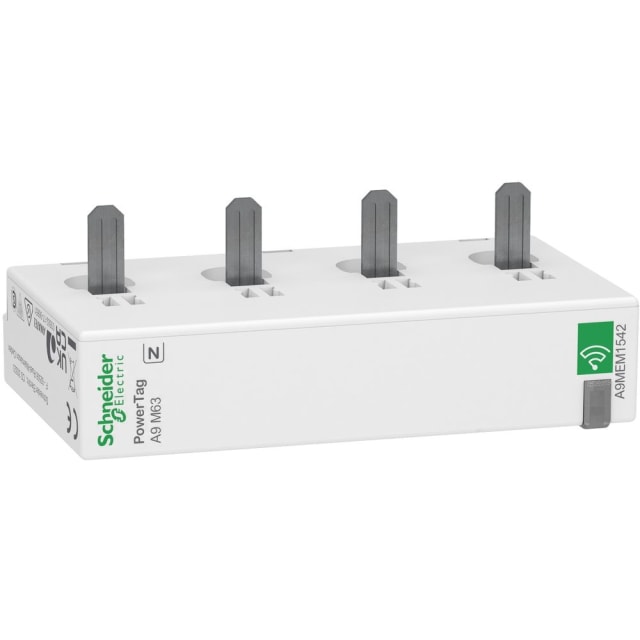

Capteur d’énergie Acti9 PowerTag 3P+N 63A A9MEM1542

Capteur d’énergie modulaire pour le suivi des départs triphasés + neutre jusqu’à 63 A

Le capteur d’énergie Acti9 PowerTag 3P+N 63A est conçu pour la mesure directe sur départs triphasés avec neutre dans les tableaux électriques. Son format compact en 4 modules permet d’ajouter une fonction de comptage et de suivi énergétique sans recourir à un compteur d’affichage encombrant. Il convient particulièrement aux installations où l’on souhaite instrumenter un circuit de distribution, de commande ou un départ dédié tout en conservant une intégration propre dans l’enveloppe existante.

Montage en position basse sur appareillage modulaire compatible

Cette version est prévue pour une implantation en position basse, au plus près des appareils modulaires associés. Ce principe de montage facilite l’intégration dans les tableaux équipés d’appareillage de protection et de distribution de la gamme Acti9, tout en limitant l’encombrement utile. Pour l’installateur, cela se traduit par une solution de mesure discrète, adaptée aux coffrets et tableaux où chaque module compte.

Mesure électronique de l’énergie active et apparente en temps réel

Ce modèle assure une mesure électronique directe jusqu’à 63 A et remonte les grandeurs liées à l’énergie active et apparente. Il est pensé pour donner une vision exploitable du comportement d’un circuit, avec un usage pertinent en sous-comptage, suivi de consommation ou observation de la charge. L’absence d’afficheur en façade privilégie une architecture orientée supervision, idéale lorsque les données doivent être centralisées plutôt que lues localement sur le produit.

Architecture 3P+N adaptée aux réseaux 380 à 415 V entre phases

Le PowerTag 3P+N est destiné aux circuits quadripolaires, avec tension nominale de 220 à 240 V entre neutre et phase et 380 à 415 V entre phases, en 50 à 60 Hz. Cette configuration le rend adapté aux départs triphasés courants en environnement tertiaire, résidentiel collectif ou petit industriel. Il permet d’équiper un circuit complet sans multiplication des accessoires de mesure, ce qui simplifie la lecture globale du départ surveillé.

Capteur calibré avec classe de précision B pour un usage de comptage intégré

Le produit est étalonné et annoncé en classe de précision B, ce qui répond aux besoins de mesure intégrée dans un tableau pour le pilotage énergétique et le contrôle des consommations. Pour l’exploitant, cela permet de disposer d’une base de mesure cohérente pour comparer des départs, suivre des évolutions de charge ou affiner une stratégie de répartition des usages électriques.

Communication pensée pour la supervision énergétique du tableau

Le capteur appartient à la série PowerLogic PowerTag Energy Sensors, dédiée à la remontée d’informations énergétiques dans une logique de tableau communicant. Cette famille de produits est utilisée pour instrumenter les circuits au plus près des protections, afin d’alimenter une supervision énergétique et d’obtenir des données de consommation circuit par circuit. C’est une approche particulièrement intéressante pour les projets de rénovation, d’optimisation énergétique ou de maintenance avec besoin de visibilité sur les départs.

Format compact et intégration technique soignée dans le coffret

Avec une largeur de 72 mm, une profondeur de 43 mm et une protection IP20, ce capteur d’énergie s’intègre dans les tableaux modulaires en conservant une implantation nette et rationnelle. Son exécution sans sortie d’impulsions et sans affichage local convient aux installations qui recherchent avant tout une mesure embarquée, centralisée et peu intrusive. C’est un choix pertinent pour enrichir un tableau électrique avec une fonction de monitoring sans alourdir la face avant ni complexifier l’exploitation sur site.
