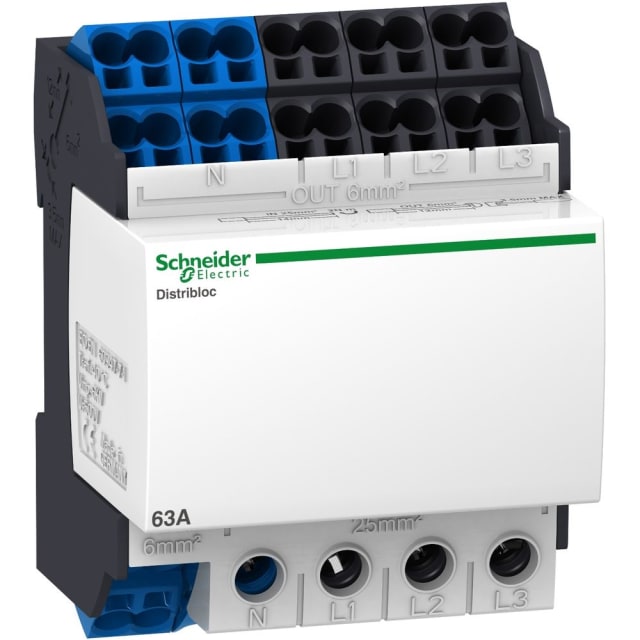

Bloc de distribution Linergy DX 4P 63A LVS04041

Bloc de distribution 4 pôles pour une répartition claire et compacte

Le bloc de distribution Linergy DX 4P 63A est conçu pour organiser la distribution électrique dans les tableaux avec une implantation nette et rationnelle. Son format 4 modules sur rail DIN facilite l’intégration dans les coffrets et armoires, tout en apportant une solution de répartition adaptée aux installations nécessitant 4 pôles et un courant nominal de 63 A. Sa conception permet de centraliser l’arrivée et de redistribuer proprement les départs sans multiplier les accessoires de câblage.

Montage sur rail DIN et alimentation par le bas pour un câblage structuré

Ce répartiteur se monte directement sur barre DIN, ce qui simplifie son installation dans les tableaux de distribution. L’alimentation par le bas convient particulièrement aux configurations où l’on recherche un cheminement de conducteurs plus lisible et plus ordonné. Ce type d’implantation aide à gagner en clarté dans le coffret, notamment lors de la création de départs multiples à partir d’une arrivée principale.

Répartition 4 entrées et 12 sorties pour les tableaux de distribution

Le produit dispose de 4 entrées et de 12 sorties, ce qui le rend particulièrement intéressant pour distribuer plusieurs circuits depuis un même point de raccordement. Cette configuration permet de structurer la répartition des conducteurs dans les ensembles de protection et de distribution, en limitant l’encombrement et en améliorant l’accessibilité des connexions. C’est une solution pratique pour les tableaux où la densité de câblage doit rester maîtrisée.

Raccordement mixte vis et ressort pour une mise en œuvre efficace

Le mode de raccordement combine une alimentation par borne à cage et une distribution par bornes à ressort. Cette architecture apporte un vrai confort de câblage sur le terrain : l’arrivée accepte des sections plus importantes, tandis que les départs sont pensés pour une connexion rapide et ordonnée. Le bloc accepte les conducteurs massifs, multifilaires, à fils fins et à brins extra fins, avec ou sans embout selon les cas de raccordement prévus, ce qui lui donne une bonne souplesse d’emploi en tableau.

Plages de sections adaptées aux arrivées et aux départs

Pour l’alimentation, ce bloc de distribution accepte une section de conducteur de 16 à 25 mm². Pour les sorties, la plage de raccordement s’étend de 2,5 à 6 mm². Cette répartition des sections correspond bien à une logique de distribution depuis une arrivée principale vers plusieurs départs secondaires. Elle permet d’adapter le produit à de nombreuses configurations de câblage en coffret, avec une séparation claire entre puissance d’arrivée et conducteurs de distribution.

Protection au toucher et encombrement maîtrisé dans le tableau

Le bloc est protégé contre le contact direct, un point important pour les opérations de câblage et pour l’intégration dans les ensembles de distribution. Avec des dimensions de 72 mm de largeur, 62 mm de profondeur et 96,5 mm de hauteur, il reste compact au regard de sa capacité de raccordement. Ce gabarit permet d’optimiser l’espace disponible dans le tableau tout en conservant une solution de distribution lisible et bien organisée.

Une solution Linergy DX pensée pour les enveloppes de distribution

Issu de la série Linergy DX, ce bloc de distribution est destiné aux environnements de tableau où l’on recherche une répartition propre, rapide à mettre en place et facile à intégrer dans des enveloppes de distribution. Il convient particulièrement aux monteurs et tableautiers qui veulent une solution cohérente pour distribuer plusieurs départs à partir d’une arrivée unique, tout en conservant un câblage plus net, plus accessible et plus simple à suivre lors des interventions.
