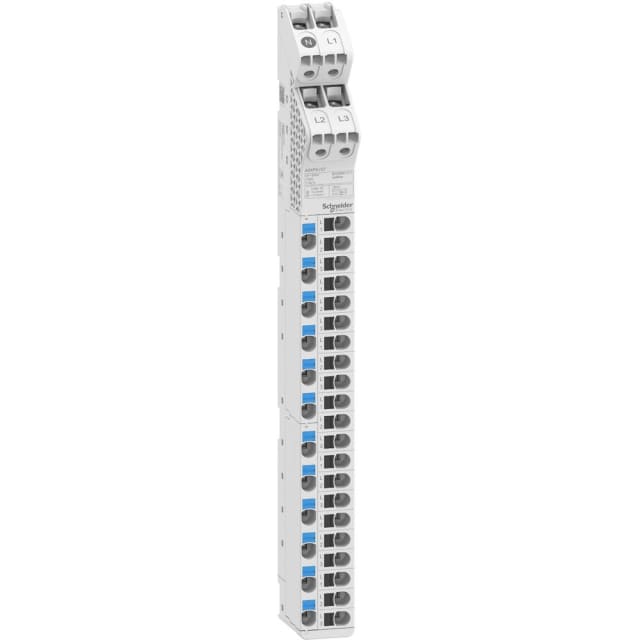

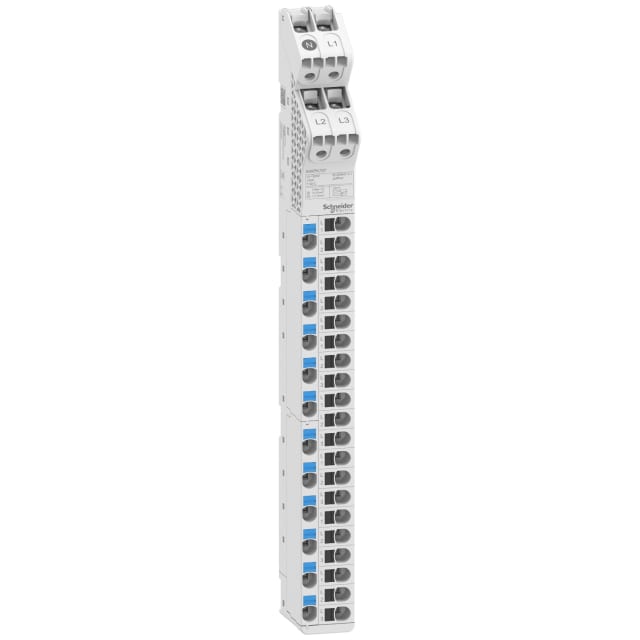

Bloc de distribution 3P+N 125A Acti9 VDIS A9XPK707

Bloc de distribution 3P+N 125 A pour répartition verticale sur rail DIN

Ce bloc de distribution Acti9 VDIS 3P+N 125 A est conçu pour organiser une distribution électrique compacte, lisible et rapide à câbler dans un tableau. Son format vertical sur rail DIN permet de concentrer un grand nombre de départs dans un encombrement maîtrisé, tout en gardant une implantation claire pour les protections modulaires en aval. Avec ses 4 pôles et sa configuration 3P+N, il répond aux besoins des ensembles de répartition triphasés avec neutre.

33 connexions pour distribuer plusieurs départs avec une implantation ordonnée

Ce modèle dispose de 33 connexions de distribution, ce qui en fait une solution particulièrement adaptée lorsque plusieurs circuits doivent être alimentés depuis une arrivée commune. Cette architecture facilite la répartition dans les coffrets et tableaux où la densité de câblage impose une solution structurée. Le principe de distribution verticale permet également de limiter les croisements de conducteurs et d’améliorer la lisibilité du câblage lors de l’installation comme lors des interventions ultérieures.

Calibré pour 125 A avec 4 entrées de 10 à 35 mm²

Le bloc accepte un courant nominal de 125 A et comporte 4 entrées. Les conducteurs d’alimentation admissibles en entrée couvrent une section de 10 à 35 mm², ce qui le rend compatible avec des arrivées de puissance adaptées à la distribution dans les tableaux modulaires. Cette plage de raccordement permet d’intégrer le produit dans des configurations de répartition nécessitant une alimentation sérieuse, tout en conservant une solution de connexion directement exploitable dans un environnement modulaire.

Sorties de 1,5 à 16 mm² pour raccorder simplement les protections en aval

Les sorties acceptent des conducteurs de 1,5 à 16 mm², ce qui correspond aux besoins courants de câblage entre bloc de répartition et appareils modulaires. Ce dimensionnement facilite l’alimentation de multiples départs sans ajout d’accessoires complexes. Le bloc est adapté aux conducteurs massifs, multifilaires et à fil fin, ainsi qu’aux câbles à brins fins et extra fins, ce qui laisse une vraie souplesse de choix selon les habitudes de câblage et la nature des liaisons à réaliser.

Raccordement sans vis pour un câblage plus direct dans le tableau

Le mode de raccordement sans vis apporte un vrai avantage en phase de montage lorsque l’objectif est d’obtenir une distribution nette et rapide à mettre en place. Cette conception convient aux intégrateurs et tableautiers qui recherchent une répartition propre, sans multiplier les opérations de serrage sur chaque point de départ. Le produit est en outre protégé, ce qui contribue à une intégration plus sûre dans le tableau et à une manipulation mieux maîtrisée autour de la zone de distribution.

Format long et étroit pour une intégration rationnelle en coffret

Avec une largeur de 40,5 mm, une profondeur de 71,5 mm et une hauteur de 408 mm, ce bloc de distribution adopte un format vertical particulièrement intéressant pour exploiter la hauteur disponible sur rail DIN. Cette géométrie permet de gagner en organisation lorsque la place latérale est limitée, notamment dans les tableaux où plusieurs rangées modulaires doivent rester accessibles. Le résultat est un ensemble plus cohérent, plus facile à lire et plus simple à maintenir.

Une solution adaptée aux tableaux de distribution modulaires Acti9

Issu de la série Acti9 Distribution Blocks, ce bloc de distribution s’intègre naturellement dans les environnements de câblage modulaire où la répartition doit rester claire entre arrivée, distribution et départs protégés. Il convient particulièrement aux tableaux nécessitant une distribution triphasée avec neutre vers de nombreux circuits, tout en gardant une présentation compacte et professionnelle. Pour un montage neuf comme pour une remise en ordre d’un tableau existant, il apporte une réponse technique précise aux besoins de distribution 3P+N en 125 A.
