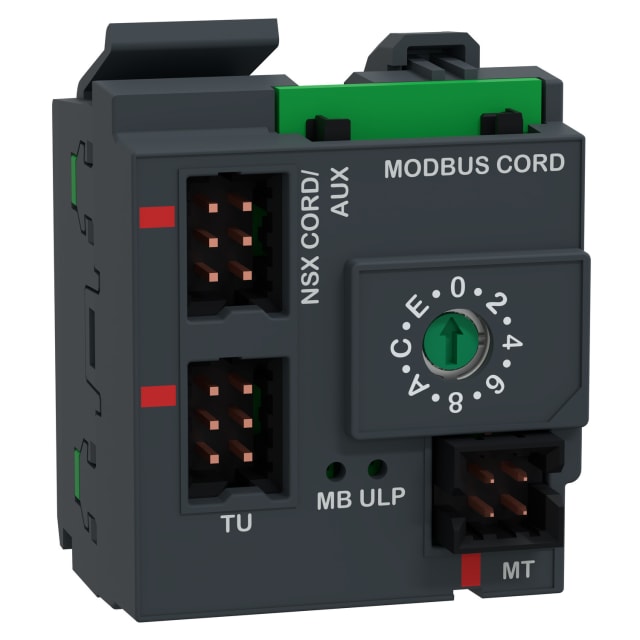

Module de communication Modbus Compact NSX LV434220

Module de communication Modbus dédié aux disjoncteurs ComPacT NSX

Le module de communication Modbus Compact NSX LV434220 est un module BSCM Modbus SL/ULP conçu pour ajouter des fonctions de communication, d’état et de commande sur les appareils de la gamme ComPacT NSX. Il permet d’intégrer le disjoncteur ou l’interrupteur-sectionneur dans une architecture de supervision industrielle lorsque l’échange d’informations terrain via Modbus est recherché. Ce type de module répond particulièrement aux besoins des tableaux électriques, installations tertiaires techniques et applications industrielles où la remontée d’état et le pilotage à distance des organes de coupure apportent un réel gain d’exploitation.

Remontée d’états et fonctions de commande pour l’exploitation

Ce module ne se limite pas à une simple passerelle de communication. Il est prévu pour transmettre les informations d’état du disjoncteur et, selon l’équipement associé, pour exploiter des fonctions de commande telles que l’ouverture, la fermeture et le réarmement via mécanisme motorisé communicant. Il permet également l’accès à des informations utiles à l’opérateur, notamment l’historique des derniers événements. Dans une logique de maintenance et de continuité de service, cela facilite la lecture du comportement de l’appareil et l’intégration dans une supervision ou un système de gestion technique.

Communication Modbus série et environnement ULP

Le LV434220 prend en charge le protocole Modbus, sans support TCP/IP ni Ethernet industriel, ce qui le destine à des architectures de communication série adaptées aux environnements de distribution électrique. Il peut être utilisé dans un réseau de communication Modbus Serial Line ainsi que dans un environnement ULP, selon la configuration retenue autour du disjoncteur. Ce positionnement en fait une solution cohérente pour les installations souhaitant conserver une communication filaire simple, robuste à intégrer dans une chaîne d’automatisation ou de monitoring électrique.

Compatibilité pensée pour les appareils ComPacT NSX

Ce module de communication est destiné aux appareils ComPacT NSX équipés d’unités de déclenchement magnétothermiques ou électroniques selon les configurations compatibles de la gamme. Lorsqu’il est associé à certaines unités MicroLogic, il permet d’accéder à des données complémentaires du déclencheur, ce qui enrichit fortement la lecture des informations électriques disponibles au niveau du départ. Pour l’intégrateur comme pour l’exploitant, cette compatibilité ciblée simplifie la sélection d’un module adapté à une solution ComPacT NSX déjà en place ou en cours de conception.

Format compact pour intégration dans l’appareil

Avec un encombrement réduit de 27,4 mm de largeur, 34 mm de hauteur et 29,25 mm de profondeur, ce module Compact NSX Modbus s’intègre dans une logique d’équipement embarqué, sans ajout d’interface volumineuse en façade d’armoire. Son indice de protection IP20 correspond à un usage dans des ensembles protégés, comme les tableaux et coffrets électriques. Son alimentation en 24 V courant continu s’inscrit dans les standards courants de l’automatisation industrielle et de la commande d’armoires.

Choix pertinent pour supervision électrique sans protocoles superflus

Ce module est particulièrement intéressant lorsque le besoin est clairement orienté vers la communication Modbus sur un appareil de coupure, sans rechercher des protocoles réseau additionnels comme PROFINET, PROFIBUS, EtherNet/IP, CAN, DeviceNet, KNX ou Bluetooth. Cette spécialisation évite de surdimensionner l’équipement et permet de cibler une intégration propre, lisible et adaptée à une infrastructure de communication déjà structurée autour du Modbus. Pour un projet de modernisation, d’extension de tableau ou de pilotage d’un départ moteur ou distribution, c’est un choix technique cohérent et ciblé.

Une solution adaptée aux tableaux industriels et à la maintenance

Dans une installation électrique communicante, ce module aide à centraliser les informations du disjoncteur au sein d’un système de contrôle ou de supervision. Il convient aux exploitants souhaitant améliorer la visibilité sur l’état des départs, faciliter les actions de commande à distance lorsque l’équipement le permet, et disposer d’informations utiles pour l’analyse d’événements. Pour les tableautiers, intégrateurs et services maintenance, le module de communication Modbus Compact NSX LV434220 constitue ainsi un composant pertinent pour faire dialoguer la protection électrique avec l’environnement d’automatisation industrielle.
