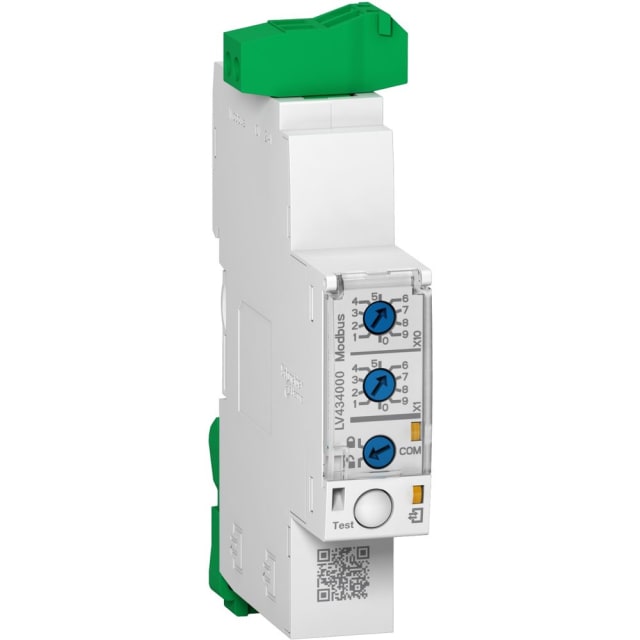

Module interface Modbus pour disjoncteur Masterpact LV434000

Interface Modbus dédiée aux disjoncteurs Masterpact dans l’écosystème Enerlin’X

Le module interface Modbus pour disjoncteur Masterpact LV434000 est conçu pour raccorder un disjoncteur compatible à un réseau série Modbus-SL au sein de l’architecture Enerlin’X. Il joue le rôle d’interface de communication entre l’appareil de protection et le système de supervision, afin de remonter les informations d’exploitation du disjoncteur sur un bus Modbus. Dans une installation de distribution électrique communicante, ce module permet d’intégrer simplement un Masterpact dans une logique de suivi, de gestion et de pilotage des données terrain.

Compatible avec une architecture de communication pour un disjoncteur

Cette interface IFM est prévue pour une communication associée à un seul disjoncteur. Une fois le module connecté, le disjoncteur est vu comme un esclave Modbus par le maître du réseau, ce qui facilite son intégration dans une GTB, un système de supervision ou une infrastructure de gestion de l’énergie. Le module appartient à la série Enerlin’X IFE, EIFE, IFM, reconnue pour les échanges de données autour des disjoncteurs Masterpact, Compact et PowerPact compatibles avec l’environnement ULP.

Adressage Modbus simple et mise en service pratique

Le paramétrage de l’adresse Modbus se fait directement en face avant à l’aide de deux commutateurs rotatifs. Cette conception rend la mise en service plus rapide sur site et limite les manipulations complexes lors de l’intégration au réseau. Pour les tableautiers, intégrateurs et mainteneurs, c’est un avantage concret lors du déploiement ou du remplacement d’un module dans une installation existante. Le microprogramme peut également être mis à jour via EcoStruxure Power Commission, ce qui facilite l’évolution de l’installation dans le temps.

Connexion optimisée pour bus Modbus-SL et réseau ULP interne

Le module dispose d’une alimentation en 24 V courant continu et intègre en partie supérieure un bornier à vis pour l’alimentation ainsi qu’un connecteur RJ45 dédié à la liaison Modbus série. En partie basse, deux ports RJ45 permettent la connexion au réseau interne ULP pour le raccordement au disjoncteur et à l’environnement de communication associé. Cette configuration convient particulièrement aux armoires et tableaux où la lisibilité du câblage et la rapidité d’interconnexion sont recherchées.

Format compact pour rail DIN, rack ou montage direct

Grâce à son encombrement réduit, ce module d’interface Modbus s’intègre facilement dans les enveloppes et coffrets industriels. Il est adapté au montage sur barre profilée, au montage mural ou direct, ainsi qu’à une implantation en rack selon la configuration retenue. Ses dimensions de 18 mm de largeur, 109 mm de hauteur et 73 mm de profondeur en font une solution peu encombrante pour ajouter une fonction de communication sans mobiliser beaucoup d’espace utile dans le tableau.

Caractéristiques techniques orientées automatisation industrielle

Le LV434000 est un composant de système alimenté exclusivement en courant continu 24 V. Il prend en charge le protocole Modbus, sans support des protocoles Ethernet industriels ou bus de terrain alternatifs comme PROFIBUS, PROFINET, CAN, DeviceNet, EtherNet/IP, KNX ou IO-Link. Ce positionnement en fait une solution claire pour les installations qui utilisent une communication Modbus série dédiée autour du disjoncteur, sans ajouter de fonctions réseau inutiles pour ce besoin précis.

Protection et intégration en environnement de tableau

Le degré de protection IP20 convient à une intégration en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un tableau électrique. Le module n’est pas destiné aux fonctions de sécurité et ne comporte pas de séparation de potentiel. Il doit donc être sélectionné dans une logique de communication et de supervision du disjoncteur, et non comme organe de sécurité machine. Cette lecture claire des usages permet de choisir le bon module pour une architecture industrielle cohérente.

Un choix pertinent pour superviser un Masterpact communicant

Pour un projet de communication autour d’un disjoncteur Masterpact, ce module interface Modbus constitue une solution ciblée pour remonter les données vers un réseau Modbus-SL dans l’environnement Enerlin’X. Il répond aux besoins des intégrateurs, exploitants et tableautiers qui souhaitent relier la protection électrique à une supervision centralisée, tout en conservant un produit compact, lisible au câblage et adapté aux architectures de distribution électrique communicantes.
