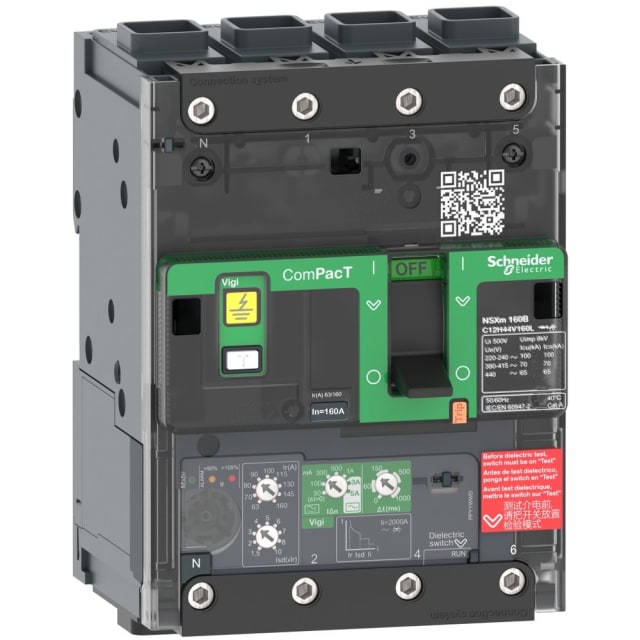

Disjoncteur ComPacT NSXm MicroLogic 4.1 E 4P 160A

Disjoncteur compact 4 pôles 160 A pour la protection et la distribution

Le disjoncteur ComPacT NSXm MicroLogic 4.1 E 4P 160A est conçu pour assurer la protection des départs et la distribution électrique sur des installations nécessitant un appareil compact, électronique et précis. Avec ses 4 pôles, il convient aux architectures triphasées avec neutre, tout en apportant une coupure adaptée aux besoins des tableaux et coffrets de distribution. Son calibre de 160 A en fait une solution pertinente pour les départs de puissance, les tableaux tertiaires et les applications techniques demandant une protection nette contre les surcharges et les courts-circuits.

Déclencheur MicroLogic 4.1 E pour un réglage plus précis des protections

Ce modèle est équipé d’une unité de protection MicroLogic 4.1 E, particulièrement adaptée lorsque l’on recherche une lecture claire du courant et des réglages plus fins qu’avec un déclenchement purement standard. Le courant permanent mesuré est donné pour 160 A, avec une plage de réglage surcharge de 63 à 160 A. Cela permet d’ajuster la protection au plus près du départ réellement protégé, afin d’améliorer la sélectivité fonctionnelle de l’installation et de mieux adapter le disjoncteur à la charge en service.

Pouvoir de coupure et protection contre les défauts de court-circuit

Le pouvoir de coupure assigné atteint 16 kA à 400 V en 50 Hz, ce qui positionne ce disjoncteur ComPacT NSXm sur des usages de distribution où la tenue au court-circuit doit rester cohérente avec le niveau de défaut attendu. Le déclenchement de court-circuit à bref retard est réglable de 94,5 à 1600 A, tandis que le déclenchement instantané non différé est donné à 2000 A. Cette combinaison permet d’obtenir une protection réactive et structurée, utile pour sécuriser les lignes tout en conservant une logique de coordination dans le tableau.

Protection différentielle intégrée pour une réponse élargie sur le départ

La présence d’une protection par mise à terre intégrée apporte une fonction supplémentaire appréciée sur les installations où la surveillance des défauts à la terre fait partie du besoin de protection. Ce point permet d’envisager un appareillage plus complet directement dans le départ, avec une gestion plus centralisée des fonctions de protection. Pour l’intégrateur comme pour l’exploitant, cela facilite le choix d’un appareil capable de couvrir plusieurs exigences de sécurité électrique dans un format unique.

Format ComPacT NSXm et raccordement EverLink pour l’intégration en tableau

Issu de la série ComPacT NSXm nouvelle génération, ce disjoncteur bénéficie d’un encombrement optimisé pour l’intégration dans les tableaux, armoires et coffrets de distribution. Le raccordement principal se fait par vis, avec disposition des connexions en face avant, ce qui simplifie la lecture du câblage et l’organisation du montage. La technologie de connexion EverLink, associée à cette famille de produits, répond bien aux environnements où la tenue du serrage et la continuité de contact sont des critères recherchés dans le temps sur les circuits de puissance.

Montage, commande et exploitation au quotidien

Ce disjoncteur est livré comme appareil complet avec unité de protection, en version à encastrer avec technique d’insertion définitive. La commande par manette permet une exploitation simple et directe en façade. L’appareil est également indiqué comme adapté à un montage sur profilés chapeaux, ce qui peut faciliter certaines configurations de mise en œuvre selon l’architecture du coffret. Un dispositif de signalisation de déclenchement est présent, point utile pour repérer rapidement un incident et accélérer les opérations de diagnostic ou de remise en service.

Caractéristiques électriques et tenue en enveloppe

La tension de dimensionnement est donnée pour 440 V, ce qui correspond aux besoins courants des installations de distribution basse tension dans de nombreux environnements techniques. Sa classe de protection IP40 contribue à une intégration adaptée dans une enveloppe de tableau ou d’armoire, en cohérence avec un usage intérieur protégé. La puissance dissipée de 49,2 W est également une donnée importante à prendre en compte pour le dimensionnement thermique du tableau, notamment lorsque plusieurs départs compacts sont regroupés dans un espace maîtrisé.

Un choix pertinent pour tableaux de distribution et départs techniques

Pour un besoin en disjoncteur compact 4 pôles 160 A avec déclencheur électronique, le ComPacT NSXm MicroLogic 4.1 E constitue une solution particulièrement adaptée aux tableaux de protection et de distribution électrique. Il réunit dans un même appareil un calibre de puissance courant, une gestion électronique du déclenchement, une protection de mise à terre intégrée et une intégration pensée pour le câblage de tableau. C’est un produit à considérer lorsque l’objectif est de protéger efficacement un départ tout en conservant une lecture technique claire des réglages et des fonctions disponibles.
