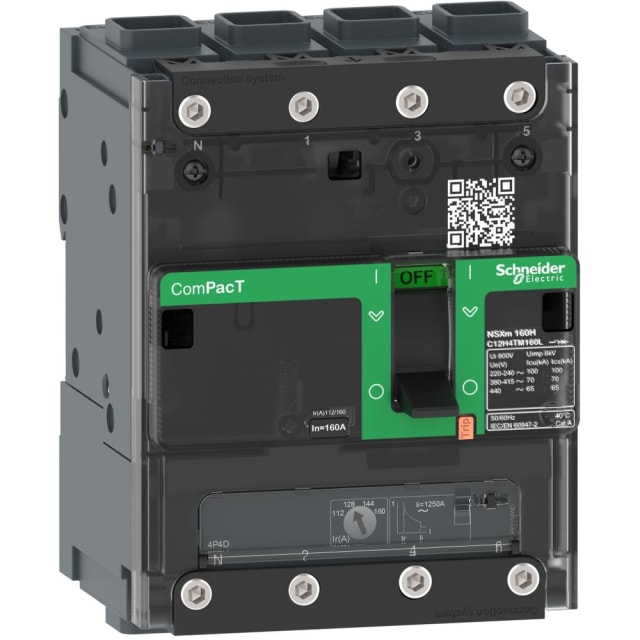

Disjoncteur ComPacT NSXm 4 pôles TM100D EverLink C11F4TM100L

Disjoncteur compact 4 pôles conçu pour la protection des départs jusqu’à 100 A

Le disjoncteur ComPacT NSXm 4 pôles TM100D EverLink est destiné à la protection et au sectionnement de circuits de distribution électrique nécessitant un calibre de 100 A. Dans cette configuration 4P 4d, il assure la coupure de quatre pôles et convient aux installations où la continuité de protection sur l’ensemble des conducteurs est recherchée. Son format ComPacT NSXm permet son intégration dans les tableaux et coffrets de distribution tout en conservant une implantation rationnelle.

Déclencheur thermomagnétique TM100D pour surcharge et court-circuit

Cette version est équipée d’un déclencheur TM100D, solution adaptée pour combiner protection contre les surcharges et réaction rapide en cas de court-circuit. Le réglage surcharge est donné sur une plage de 70 à 100 A, ce qui permet d’ajuster la protection au plus près du besoin du départ protégé. Le seuil de déclenchement instantané est de 1250 A, pour une réponse nette sur les défauts francs et une meilleure maîtrise de la sélectivité en fonction de l’architecture du tableau.

Pouvoir de coupure 36 kA et tension assignée jusqu’à 690 V

Ce disjoncteur compact Schneider Electric de série ComPacT NSXm F affiche un pouvoir de coupure de 36 kA à 400 V en 50 Hz, un niveau adapté aux installations où le courant de défaut présumé impose une protection robuste en tête ou en départ. Sa tension de dimensionnement atteint 690 V, ce qui élargit ses possibilités d’intégration dans des ensembles de distribution technique, de commande ou d’alimentation nécessitant une marge électrique cohérente avec les contraintes d’exploitation.

Raccordement EverLink et connexions frontales pour un câblage pratique

Le système de connexion EverLink constitue un atout important pour les tableaux soumis aux cycles thermiques et aux variations de charge. Il contribue à maintenir une pression de contact stable dans le temps au niveau des bornes à vis. La disposition des raccordements en face avant facilite le repérage, le câblage et les opérations d’intégration dans l’enveloppe. Pour l’installateur, cela se traduit par une mise en œuvre plus lisible, notamment lorsque plusieurs départs compacts sont alignés dans un même coffret.

Format à encastrer avec commande par manette

L’appareil est livré complet avec son unité de protection et se présente comme un modèle à encastrer avec technique d’insertion définitive. Sa commande par manette permet une lecture simple des positions et une utilisation directe en façade d’équipement. Ce choix convient particulièrement aux armoires et tableaux où l’on recherche un appareil compact, clairement identifiable et facile à manœuvrer lors des opérations d’exploitation ou d’isolement du départ concerné.

Intégration en tableau électrique et exploitation des auxiliaires de signalisation

Le disjoncteur dispose d’un dispositif de signalisation de déclenchement, utile pour l’exploitation et le diagnostic d’un défaut sur le départ protégé. Il ne comporte pas de contacts auxiliaires intégrés d’origine ni de déclencheur à sous-tension, ce qui permet de l’orienter vers une configuration simple lorsque le besoin principal est la protection de puissance. Il est indiqué comme adapté à un montage sur profilé chapeau, ce qui peut faciliter certaines stratégies d’intégration selon l’architecture du tableau.

Indice de protection et données utiles pour le dimensionnement thermique

Avec un indice de protection IP40, ce disjoncteur est destiné à être installé dans un environnement de tableau ou de coffret approprié. Sa puissance dissipée de 30 W est une donnée utile pour l’étude thermique de l’enveloppe, en particulier dans les tableaux compacts ou faiblement ventilés. Cette information aide à mieux anticiper l’échauffement global de l’ensemble et à conserver une distribution bien dimensionnée, sans sous-estimer les contraintes liées à la concentration des appareillages de protection.

Un choix pertinent pour la distribution électrique en environnement tertiaire et technique

Le ComPacT NSXm 4 pôles TM100D EverLink répond aux besoins des professionnels recherchant un disjoncteur compact pour la protection de départs de puissance intermédiaire, avec un bon niveau de coupure, un réglage de surcharge exploitable et une connexion adaptée aux contraintes de terrain. Il convient aux applications de distribution dans les tableaux électriques, les coffrets techniques et les ensembles de protection où la compacité, la lisibilité de câblage et la cohérence des caractéristiques électriques sont déterminantes.
