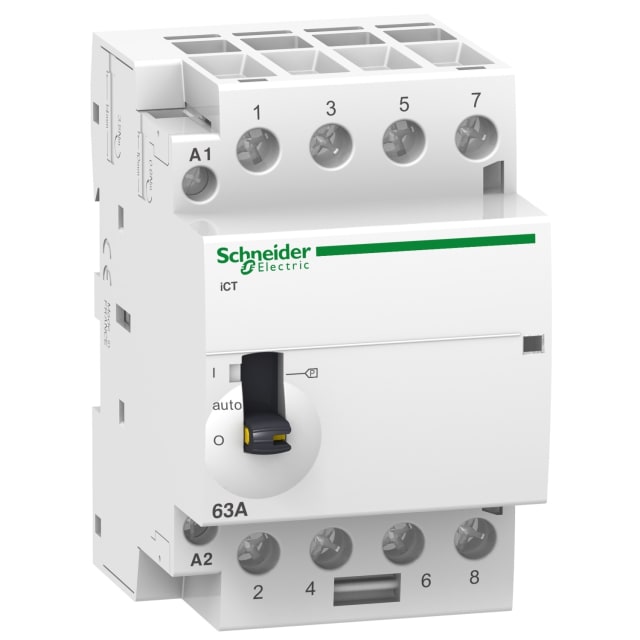

Contacteur modulaire 63A 4NO 230V A9C21864

Contacteur modulaire 63A 4NO pour commande de charges en tableau

Ce contacteur modulaire Acti9 iCT est conçu pour la commande de circuits électriques jusqu’à 63 A, avec 4 contacts à fermeture. Il convient particulièrement aux applications de commutation dans les tableaux électriques pour piloter des charges telles que l’éclairage, le chauffage, la ventilation ou d’autres usages nécessitant une commande centralisée et répétée. Sa tension de commande en 220 à 240 V AC et sa tension assignée de service de 400 V en font une solution adaptée aux installations modulaires de distribution et de commande.

Configuration 4NO pour coupure et enclenchement simultanés

Avec ses 4 contacts normalement ouverts, ce contacteur permet d’alimenter simultanément plusieurs pôles lors de l’ordre de commande. Cette configuration 4NO est recherchée lorsqu’il faut assurer une commutation franche et coordonnée de plusieurs conducteurs dans un même appareillage. Pour l’installateur comme pour le mainteneur, cela facilite l’intégration dans des schémas de commande d’éclairage, de chauffage ou de gestion de charges en environnement tertiaire et résidentiel collectif.

Commande en 230 V AC avec manœuvre manuelle intégrée

Ce modèle dispose d’une bobine de commande en courant alternatif 220…240 V ainsi que d’un coulisseau pour enclenchement manuel. Cet équipement est utile pour les phases de test, de mise en service ou de maintenance, lorsqu’une action locale sur le contacteur est nécessaire sans modifier l’architecture de commande. Le fonctionnement en tension AC correspond aux usages les plus courants en appareillage modulaire, ce qui simplifie son association avec les circuits de pilotage habituels.

Format modulaire 3 pas pour intégration sur rail DIN

Sa largeur de 3 unités de division permet une implantation rationnelle dans le tableau, en conservant une bonne densité d’équipement. Ce format modulaire facilite le repérage, le câblage et l’organisation des appareillages autour du contacteur. Avec une profondeur totale de 43,5 mm, il s’intègre dans des coffrets et tableaux où l’optimisation de l’espace disponible reste un critère important, sans sortir du standard attendu pour les équipements modulaires de commande.

Adapté à la commande d’éclairage à forte puissance

Ce contacteur modulaire 63A est également dimensionné pour des charges d’éclairage importantes. Les valeurs indiquées permettent la commande de lampes à incandescence jusqu’à 22500 W, de charges fluorescentes jusqu’à 11550 VA, jusqu’à 17700 VA en montage duo, et jusqu’à 10500 VA avec compensation en parallèle. Ces caractéristiques en font un choix pertinent pour les installations où la commutation de circuits lumineux demande un appareillage capable d’encaisser des appels de charge significatifs tout en restant dans une architecture modulaire.

Compatibilité avec des dispositifs additionnels de la gamme

Ce contacteur prévoit l’ajout de dispositifs supplémentaires, ce qui permet d’enrichir l’installation selon les besoins fonctionnels du tableau. Dans une logique de commande évolutive, cette possibilité est intéressante pour adapter l’appareillage à des exigences d’exploitation, de signalisation ou d’interface complémentaires, tout en restant dans l’écosystème modulaire de la série Acti9 iCT. Pour le professionnel, cela offre davantage de souplesse lors de la conception ou de l’évolution d’une armoire électrique.

Informations utiles pour le choix en environnement électrique intérieur

Ce modèle présente un indice de protection IP20, adapté à une installation dans un coffret ou un tableau prévu pour protéger les parties actives. Il ne dispose pas de fonction jour/nuit et n’est pas annoncé comme sans ronflement, ce qui oriente clairement son usage vers une fonction de commutation modulaire classique plutôt que vers un appareillage spécialisé. Si vous recherchez un contacteur modulaire 63A 4NO en 230 V pour tableau électrique, cette version Acti9 iCT répond à un besoin précis de commande de puissance avec commande AC et action manuelle intégrée.
