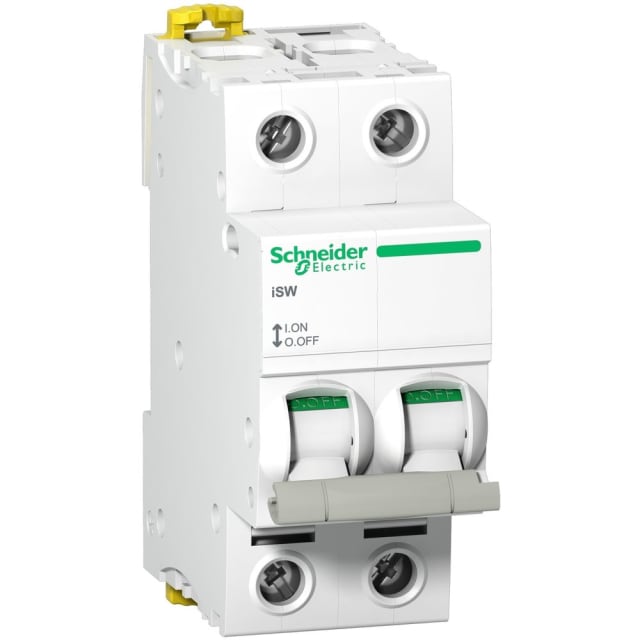

Interrupteur-sectionneur modulaire 2P 40A rail DIN A9S65240

Interrupteur-sectionneur modulaire 2P 40A pour coupure et isolation sur rail DIN

L’interrupteur-sectionneur modulaire 2P 40A Acti9 iSW est conçu pour assurer la coupure manuelle et l’isolation de circuits en courant alternatif. Son format rail DIN facilite son intégration dans les tableaux électriques, aussi bien pour une installation neuve que pour une mise à niveau d’un coffret existant. Avec sa configuration bipolaire, il permet de sectionner simultanément deux pôles, ce qui en fait une solution adaptée aux besoins de commande et d’isolement clairement identifiés dans les ensembles de distribution.

Calibre 40 A et tension de fonctionnement adaptée aux applications de distribution

Ce modèle dispose d’un courant nominal de 40 A et d’une tension de fonctionnement de 415 V AC 50/60 Hz. Il répond ainsi aux usages où une coupure franche et visible est recherchée pour des circuits de distribution ou de commande. Sa catégorie d’utilisation AC-22A confirme son positionnement pour la manœuvre de charges mixtes à composante résistive et inductive modérée, tout en conservant une fonction d’isolement explicite.

Format modulaire compact pour tableau électrique

Avec une largeur de 2 modules, soit 4 pas de 9 mm, cet interrupteur-sectionneur trouve facilement sa place dans un tableau lorsque l’optimisation de l’encombrement est importante. Ses dimensions compactes, avec une largeur de 36 mm, une hauteur de 85 mm et une profondeur d’environ 73 à 75,5 mm selon les données produit, permettent une implantation propre dans les coffrets modulaires. Son montage fixe sur rail DIN simplifie la pose et le remplacement dans un environnement standardisé.

Connexion pratique et intégration facilitée dans les coffrets modulaires

L’appareil est prévu pour un raccordement par bornes tunnel en partie haute ou basse, ce qui apporte davantage de souplesse au câblage dans le tableau. Il accepte des conducteurs rigides jusqu’à 50 mm² ainsi que des conducteurs souples jusqu’à 35 mm², avec ou sans embout, ce qui facilite son adaptation à différentes configurations de distribution. Sa compatibilité avec peigne d’alimentation et bloc de répartition contribue également à une intégration plus fluide dans les architectures modulaires.

Commande manuelle lisible avec indication de position

Équipé d’une commande par manette, cet interrupteur-sectionneur offre une lecture simple de l’état de l’appareil grâce à son indication locale marche/arrêt et à son indicateur de position des contacts. Cette visualisation directe aide à sécuriser les opérations de coupure et d’isolement au tableau, notamment lors des interventions de maintenance ou des opérations de consignation sur les circuits concernés.

Tenue électrique et endurance adaptées à un usage répété

Pour les installations nécessitant des manœuvres régulières, ce modèle présente une endurance mécanique jusqu’à 20 000 cycles et une endurance électrique jusqu’à 15 000 cycles. Sa capacité de fermeture et de coupure assignée atteint 5 kA, tandis que son courant assigné de courte durée admissible est de 1,26 kA. Ces caractéristiques apportent une base technique solide pour les fonctions de sectionnement et de commande dans un tableau modulaire.

Protection, environnement d’utilisation et conformité produit

Cet interrupteur-sectionneur modulaire dispose d’un indice de protection IP20 et atteint IP40 une fois intégré dans son enveloppe. Il est utilisable dans une plage de température de fonctionnement de -25 °C à +60 °C et peut être stocké de -40 °C à +85 °C. Conforme aux normes EN/IEC 60947-3, il répond aux exigences attendues pour un appareil de sectionnement modulaire destiné aux tableaux de protection et de distribution électrique.

Un choix pertinent pour les besoins de commande et d’isolement en gamme Acti9 iSW

Issu de la série Acti9 iSW & SW, cet interrupteur-sectionneur 2P 40A convient aux installateurs et aux acheteurs recherchant un appareil modulaire clair à intégrer dans un tableau électrique pour assurer une fonction de coupure générale, de commande locale ou d’isolement de ligne. Son positionnement technique, son format compact et sa simplicité d’intégration en font une solution cohérente pour les coffrets de distribution où la lisibilité, l’encombrement et la facilité de câblage comptent au quotidien.
