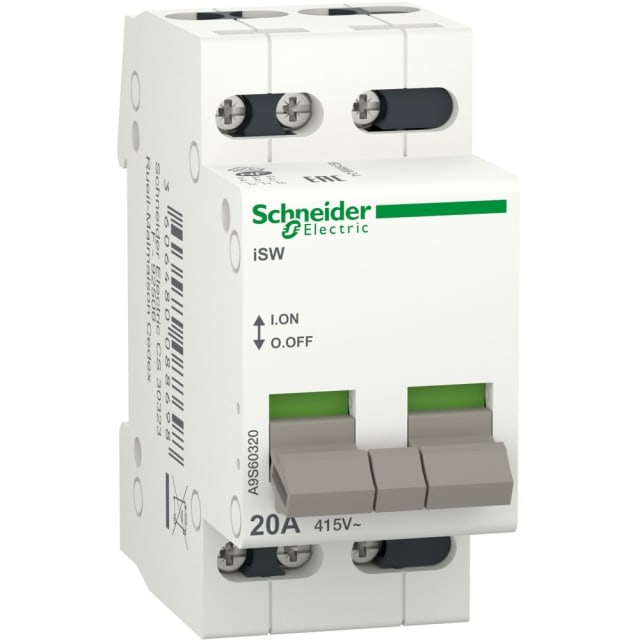

Interrupteur-sectionneur modulaire 3P 20A A9S60320

Interrupteur-sectionneur modulaire 3P 20 A pour commande et coupure en charge

L’interrupteur-sectionneur modulaire A9S60320 de la gamme Acti9 iSW & SW est conçu pour assurer la commande manuelle et la coupure d’un circuit triphasé jusqu’à 20 A en 415 V AC. En tableau électrique, il permet l’ouverture et la fermeture en charge d’un circuit déjà protégé contre les surintensités, avec fonction de sectionnement. Son format modulaire en fait une solution adaptée aux installations où l’on recherche une coupure locale claire, simple à repérer et facile à intégrer sur rail DIN.

Configuration triphasée 3P adaptée aux circuits de distribution

Avec ses 3 pôles et ses 3 contacts à fermeture, ce modèle convient aux applications de commande et d’isolement de circuits triphasés. Sa catégorie d’emploi AC-22A le destine aux usages de coupure de charges mixtes en courant alternatif. Il trouve naturellement sa place dans les tableaux de distribution, armoires techniques et coffrets où une séparation manuelle nette du circuit est nécessaire pour l’exploitation ou les opérations de maintenance.

Encombrement modulaire pratique pour tableau électrique

Ce sectionneur modulaire occupe 2 modules, soit 4 pas de 9 mm, avec un gabarit compact d’environ 36 mm de large, 77 mm de haut et 70 à 75,5 mm de profondeur selon les données produit disponibles. Ce faible encombrement facilite son intégration dans les tableaux électriques lorsque l’espace est compté. Le montage sur rail DIN permet une mise en place rapide dans une distribution modulaire cohérente avec les autres appareillages de la gamme Acti9.

Commande manuelle lisible avec indication de position

L’appareil est équipé d’une commande par maneton avec indication locale ON/OFF, utile pour visualiser immédiatement l’état du circuit. Cette lecture directe améliore le confort d’utilisation en exploitation quotidienne, notamment dans les coffrets où plusieurs départs doivent être identifiés rapidement. La calotte blanche s’intègre visuellement dans les tableaux modulaires et conserve une présentation sobre et nette.

Caractéristiques électriques utiles pour une sélection sans erreur

Ce modèle est donné pour un courant nominal de 20 A, une tension assignée d’emploi de 415 V AC 50/60 Hz et une tension d’isolement de 500 V. Sa tenue aux chocs est annoncée à 4 kV. Il s’agit bien d’un interrupteur-sectionneur de commande, et non d’un appareil de protection contre les surcharges ou les courts-circuits. Il doit donc être installé sur un circuit bénéficiant déjà d’une protection adaptée en amont ou en association avec les protections appropriées du tableau.

Pose en coffret et usage en environnement modulaire

Prévu pour une fixation fixe sur rail DIN, cet interrupteur-sectionneur est adapté aux ensembles de distribution résidentiels, tertiaires et petits locaux techniques selon la conception de l’installation. Son indice de protection est IP20, et il atteint IP40 une fois intégré dans son enveloppe. Ce niveau de protection le destine à une installation en tableau ou coffret, où il contribue à une architecture de distribution propre et rationnelle.

Un choix pertinent pour la coupure de proximité dans la gamme Acti9 iSW

Choisir cet interrupteur-sectionneur modulaire 3P 20 A, c’est opter pour un appareil de commande compact destiné à la coupure et à l’isolement de circuits triphasés dans un tableau électrique. Il répond aux besoins courants de séparation fonctionnelle, de commande de départ et de coupure de proximité, tout en restant simple à intégrer dans un ensemble modulaire Acti9. Pour l’installateur comme pour l’exploitant, il apporte une réponse claire lorsqu’un sectionnement manuel triphasé est nécessaire sans ajouter de fonction de protection.
