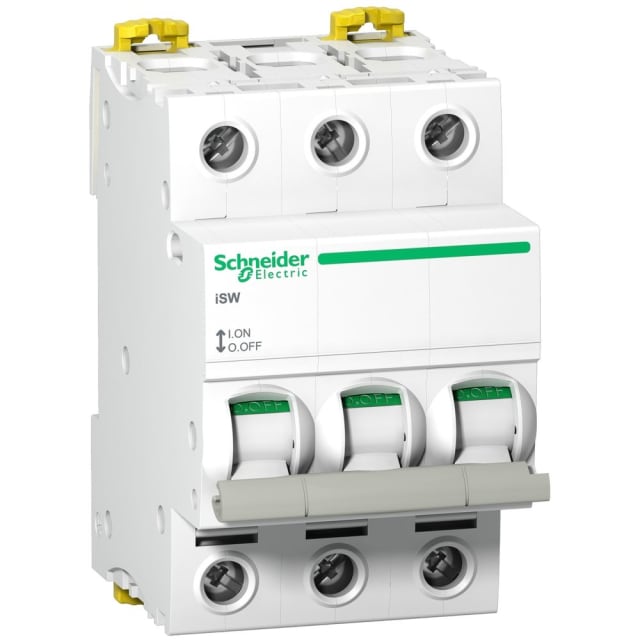

Interrupteur sectionneur iSW 3P 40 A 240 V A9S65340

Interrupteur-sectionneur tripolaire pour la coupure et l’isolement

L’interrupteur sectionneur iSW 3P 40 A est conçu pour assurer une fonction de coupure manuelle et d’isolement sur installation électrique. Avec ses 3 pôles et sa commande de type interrupteur, il permet de sectionner simultanément trois conducteurs, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une manœuvre simple, nette et lisible.

Calibre 40 A adapté aux circuits de distribution

Son courant nominal de 40 A le destine aux applications de distribution et de coupure en tête ou en séparation de départs, lorsque l’on recherche un appareil modulaire capable d’assurer une mise hors tension franche. Cette configuration permet de répondre aux besoins courants en armoire et coffret pour des circuits triphasés, tout en conservant un encombrement cohérent avec les tableaux modulaires.

Format modulaire 3 pas pour intégration en tableau

Grâce à une largeur de 3 unités de division, ce modèle s’intègre facilement dans les coffrets et tableaux électriques modulaires. Sa profondeur totale de 75,5 mm facilite son implantation dans les ensembles de distribution où l’espace doit être maîtrisé. Ce format compact est particulièrement intéressant pour les montages ordonnés, propres et fonctionnels, sans surcharger la façade du tableau.

Pouvoir de coupure et tenue en court-circuit pour un usage de sectionnement

Ce modèle dispose d’une capacité de coupure de dimensionnement de 5 kA et d’une résistance au court-circuit Icw de 1,26 kA. Ces caractéristiques apportent des repères utiles pour sélectionner un interrupteur-sectionneur cohérent avec son environnement de protection et son rôle dans le tableau. Il convient ainsi aux fonctions de commande et d’isolement pour lesquelles un appareil de coupure modulaire dédié est recherché.

Commande tripolaire à fermeture simultanée

L’appareil est équipé de 3 contacts à fermeture et ne comporte ni contact à ouverture distinct, ni commutateur auxiliaire intégré. Cette architecture correspond à une utilisation claire et directe en coupure manuelle, avec une logique de manœuvre simple à exploiter lors de l’installation, de la maintenance ou de l’isolement d’une partie de l’équipement électrique.

Caractéristiques d’installation et protection du matériel

Fonctionnant en tension AC, cet interrupteur-sectionneur est donné pour une tension de dimensionnement de 240 V. Son indice de protection IP20 convient à une intégration à l’intérieur d’un tableau ou d’un coffret adapté. L’absence de lampe de signalisation intégrée permet de conserver une face avant sobre et technique, bien adaptée aux environnements de distribution modulaire.

Une solution Acti9 iSW pensée pour les tableaux électriques

Issu de la série Acti9 iSW & SW, cet interrupteur sectionneur 3P 40 A s’adresse aux professionnels et aux installateurs recherchant un appareillage modulaire dédié à la coupure et à l’isolement dans les tableaux de répartition. Sa calotte grise, son format compact et sa conception orientée distribution en font un choix pertinent pour les montages électriques nécessitant une commande manuelle tripolaire claire et bien intégrée.
