Module entrée sortie digitale PowerTag C 230V A9XMC1D3

Module d’entrée sortie digitale PowerTag C 230V A9XMC1D3

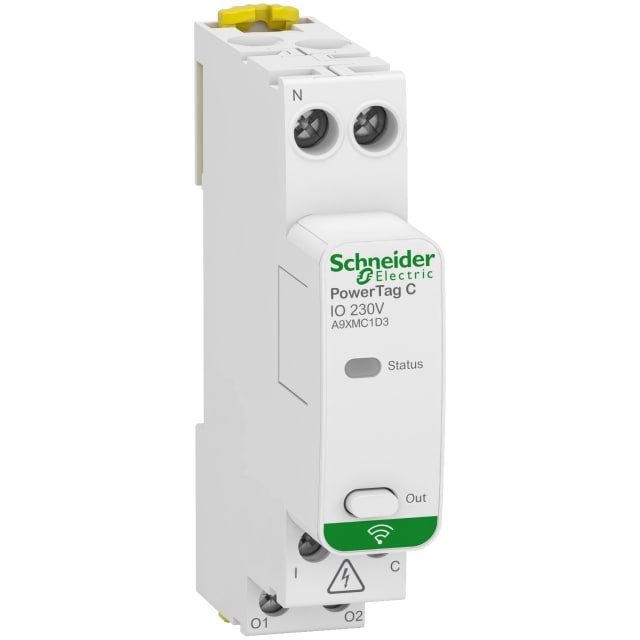

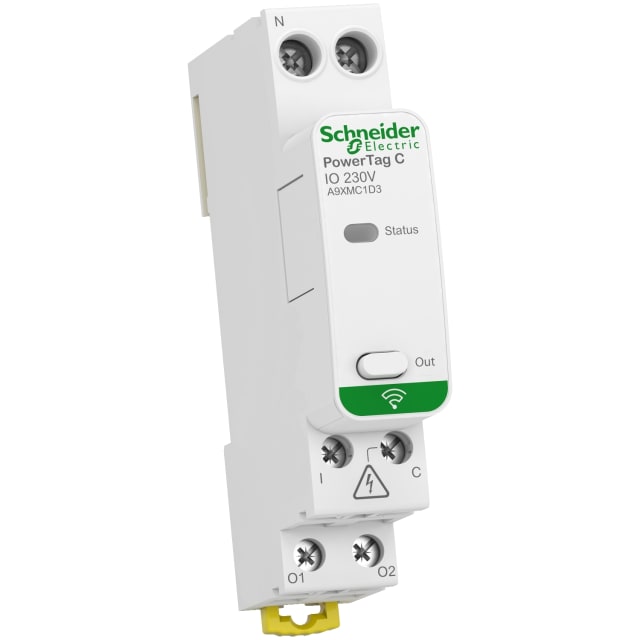

Le PowerTag C 230V A9XMC1D3 est un module d’entrée/sortie digitale sans fil conçu pour les applications de contrôle et de surveillance en installation électrique. Référencé 6068606 et issu de la série Acti9 PowerTag Link C, il s’intègre dans une architecture de supervision destinée à remonter l’état d’un circuit vers un concentrateur compatible, tel qu’un PowerTag Link ou un module Wiser IP.

Ce module est particulièrement adapté aux tableaux neufs comme aux installations existantes, lorsque l’on souhaite ajouter une fonction de monitoring sans complexifier le câblage. Son format compact, son montage sur rail DIN et sa connexion électrique à vis en font une solution pratique pour les professionnels recherchant un équipement fiable, simple à intégrer et pensé pour l’environnement du tertiaire, du résidentiel technique ou de petits sites industriels.

Les atouts du PowerTag C 230V

• Surveillance et commande d’un circuit via communication sans fil.
• Entrée et sortie numériques pour intégrer des fonctions de contrôle simples.
• Montage sur rail DIN pour une installation propre dans le tableau.
• Format compact avec seulement 18 mm de largeur.
• Compatible avec les concentrateurs PowerTag Link et certains modules Wiser IP.
• Voyant d’état pour visualiser rapidement l’état du module.

Fonctionnement et usage

Le PowerTag Control IO 230V a pour rôle de surveiller un circuit et de transmettre les informations utiles au concentrateur sans fil associé. Il permet ainsi de centraliser des états, de superviser une installation et de faciliter le suivi d’un équipement ou d’une fonction de commande.

Avec 1 entrée numérique et 1 sortie numérique, ce module convient aux besoins de signalisation et de pilotage simples. La sortie est de type relais, avec une tension admissible de sortie de 230 V AC et un courant de sortie de 2 A. L’entrée accepte également une tension de 230 V AC, avec un courant d’entrée de 2 mA.

Ce produit s’adresse à ceux qui souhaitent enrichir un tableau électrique avec une couche de supervision sans multiplier les solutions propriétaires ni alourdir l’architecture de câblage. Il s’intègre de manière cohérente dans un système domotique ou de contrôle technique, dès lors que l’environnement complet est compatible.

Caractéristiques techniques principales

• Référence fabricant : A9XMC1D3
• Référence commerciale : 6068606
• GTIN/EAN : 3606489749118
• Série : Acti9 PowerTag Link C
• Tension d’alimentation : 230 V AC à 50 Hz et 60 Hz
• Type de tension d’alimentation : AC
• Nombre d’entrées numériques : 1
• Nombre de sorties numériques : 1
• Type de sortie : relais
• Courant de sortie : 2 A
• Classe de protection : IP20
• Raccordement électrique : raccordement à vis
• Montage : sur rail DIN
• Montage mural/direct : possible
• Dimensions : 18 x 85 x 62 mm

Points à connaître avant installation

Comme tout module destiné à être intégré dans un tableau, le PowerTag C 230V doit être choisi en tenant compte de l’architecture globale de l’installation. Il nécessite un concentrateur compatible pour exploiter ses fonctions de communication et de supervision.

• Les entrées numériques ne sont pas configurables.
• Les sorties numériques sont configurables.
• Le produit est prévu pour une utilisation en IP20, donc en environnement protégé à l’intérieur d’un coffret adapté.
• Le raccordement se fait par bornes à vis, pratique pour un câblage fiable et durable.
• Le module présente un temps de retard au changement de signal de 100 ms, à prendre en compte selon l’application.

Pour quelles applications choisir ce module ?

Le PowerTag C 230V A9XMC1D3 est pertinent pour les projets où l’on souhaite :

• superviser l’état d’un circuit ou d’un équipement dans un tableau électrique ;
• ajouter une fonction de retour d’information à une installation domotique ou technique ;
• centraliser des informations de commande dans une logique de suivi énergétique ou d’exploitation ;
• équiper un panneau neuf ou existant avec une solution compacte et rapide à mettre en œuvre.

Installation et intégration

Grâce à son montage sur rail DIN, le module s’intègre facilement dans un coffret modulaire standard. Son faible encombrement de 18 mm de largeur permet de préserver l’espace disponible dans le tableau, ce qui est un avantage appréciable lors d’ajouts en rénovation ou lors de projets où la réserve modulaire est limitée.

La conception du produit facilite une mise en service simple, à condition de respecter les compatibilités du système de supervision utilisé. Pour une intégration optimale, il est recommandé de vérifier en amont l’architecture du concentrateur, les besoins en communication sans fil et les fonctions attendues dans l’application finale.

Pourquoi le choisir pour votre tableau électrique ?

Ce module apporte une réponse claire aux besoins de signalisation et de commande dans un espace réduit. Il combine une conception orientée intégration, une alimentation en 230 V AC et une liaison sans fil destinée à la remontée d’informations vers un système compatible. Pour les installateurs comme pour les exploitants, c’est une solution utile lorsqu’il faut superviser un circuit sans complexifier l’ensemble du câblage.

Avec la fiabilité de la gamme Acti9 PowerTag Link C, ce module s’adresse aux installations qui recherchent un compromis entre compacité, facilité d’installation et fonctions de contrôle adaptées aux tableaux modernes.
