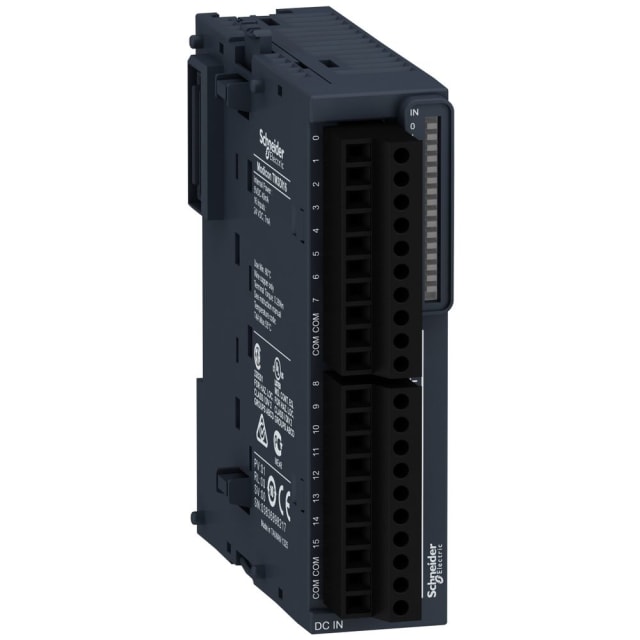

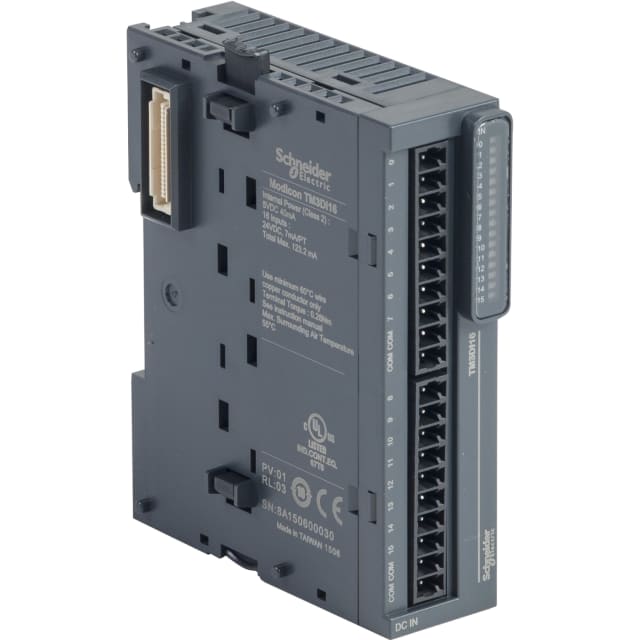

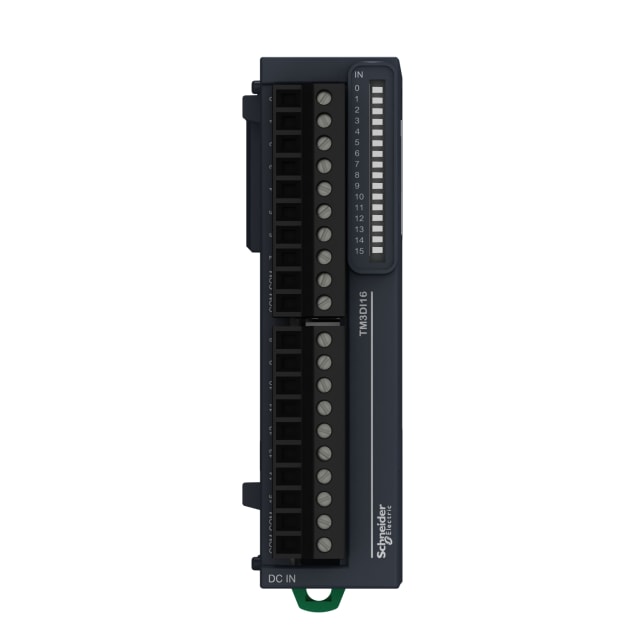

Module d’entrées TOR TM3 16 voies TM3DI16

Module d’entrées TOR 16 voies pour extension d’automate Modicon TM3

Le TM3DI16 est un module d’entrées TOR conçu pour étendre les capacités d’acquisition d’un système d’automatisation industrielle de la gamme Modicon TM3. Il ajoute 16 entrées numériques dédiées à la remontée d’états tout-ou-rien, avec une alimentation en 24 V DC, pour intégrer simplement des informations terrain comme des capteurs, fins de course, contacts auxiliaires ou retours d’équipements. Ce format d’extension convient parfaitement aux architectures de commande qui nécessitent davantage de points d’entrée sans passer sur un automate plus volumineux.

16 entrées numériques 24 V pour collecter les états terrain

Ce module prend en charge 16 entrées numériques avec une tension d’entrée admise de 19,2 à 28,8 V et un courant d’entrée de 7 mA à l’état 1. Il est adapté aux signaux de terrain en 24 V et répond à une logique d’entrée de type standard pour les applications d’automatisme courant. L’intérêt est de centraliser proprement la lecture de multiples informations binaires sur une seule extension compacte, avec un comportement stable pour les automatismes de machine, de process ou d’installations techniques.

Réactivité adaptée aux signaux de commande usuels

Avec un temps de retard au changement de signal de 4 ms, ce module d’entrées TOR TM3DI16 assure une prise en compte rapide des changements d’état. Ce niveau de réactivité convient bien au traitement des signaux usuels en environnement industriel, notamment pour la détection de présence, les informations de position, les autorisations de fonctionnement ou les retours d’organes de commande. Il permet d’obtenir une lecture cohérente des événements sans complexifier l’architecture d’E/S.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement électrique à vis facilite l’intégration dans les armoires et coffrets de commande où la tenue du câblage, l’identification des conducteurs et la maintenance sont des points essentiels. Ce type de connexion est particulièrement apprécié pour les installations industrielles demandant une mise en œuvre soignée et lisible. Le module se destine ainsi aux monteurs et intégrateurs qui recherchent une extension d’entrées simple à raccorder dans une logique de câblage structurée.

Format compact pour montage sur rail DIN

Grâce à son montage sur barre profilée, le TM3DI16 s’intègre facilement dans une armoire d’automatisme. Son format compact de 27,4 mm de largeur, 90 mm de hauteur et 84,6 mm de profondeur permet d’optimiser l’espace disponible tout en augmentant le nombre de points d’entrée. C’est un avantage concret pour les tableaux où chaque millimètre compte, notamment dans les applications industrielles compactes ou lors d’une extension d’installation existante.

Conçu pour les architectures d’E/S dédiées à l’acquisition

Ce modèle est un pur module d’entrées : il dispose de 16 entrées numériques et d’aucune sortie. Il convient donc aux besoins d’acquisition d’états sans fonction de commande intégrée sur le même module. Il ne comporte pas d’interface réseau embarquée, ni port Ethernet industriel, ni liaisons série, ni fonctions bus de terrain natives. Cette conception ciblée permet de l’utiliser comme extension spécialisée lorsqu’il faut avant tout augmenter la capacité de lecture des signaux TOR dans une station d’automatisation Modicon TM3.

Utilisation en environnement d’automatisation industrielle

Avec son indice de protection IP20, ce module est destiné à une installation en enveloppe adaptée, typiquement dans une armoire électrique ou un coffret de commande. Il trouve naturellement sa place dans les applications d’automatisation industrielle pour remonter des informations de contacts secs, détecteurs, boutons, relais auxiliaires ou états d’équipements. Pour un projet nécessitant une extension d’entrées numériques 24 V en gamme Modicon TM3, le TM3DI16 constitue une solution précise, compacte et parfaitement orientée vers la collecte de signaux TOR.
