Module d’entrées 32 voies HE10 TM3 TM3DI32K

Module d’entrées 32 voies HE10 TM3DI32K – Modicon TM3

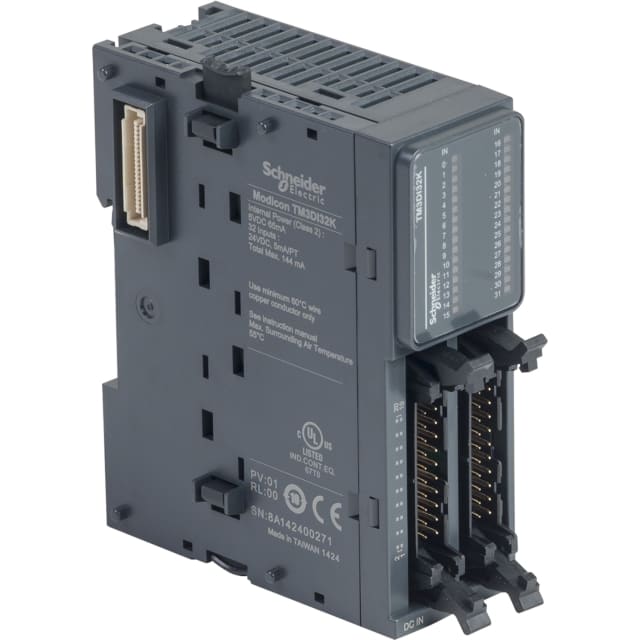

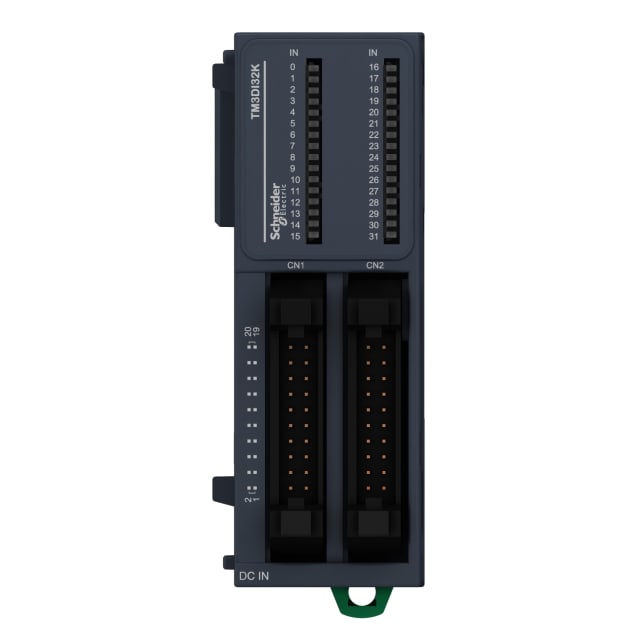

Le module d’entrées TM3DI32K de la série Modicon TM3 est conçu pour étendre simplement un système d’automatisation industrielle avec 32 entrées numériques au format HE10. Référencé 4686105 et identifié par la référence fabricant TM3DI32K, il constitue une solution fiable pour centraliser la remontée d’informations terrain dans une armoire de commande ou une installation de machine.

Grâce à son format compact et à son montage sur barre profilée, ce module s’intègre facilement dans les architectures industrielles où l’espace est compté. Il répond aux besoins des applications de contrôle où l’on recherche un produit simple, robuste et clairement identifié pour recevoir de nombreux signaux d’entrée.

Les atouts du TM3DI32K

32 entrées numériques pour multiplier les points de détection sans complexifier l'architecture. Raccordement HE10 pratique pour une intégration propre et rapide. Alimentation 24 V DC , adaptée aux standards courants de l'automatisation industrielle. Tension admise à l'entrée de 19,2 à 28,8 V pour une utilisation dans une plage compatible avec les environnements industriels habituels. Temps de retard au changement de signal de 4 ms pour le traitement des états logiques. Format compact avec une largeur de 33,5 mm , une hauteur de 90 mm et une profondeur de 81,3 mm .

Pour quelles applications utiliser ce module d’entrées ?

Ce module est particulièrement adapté aux installations qui doivent remonter un grand nombre d’informations binaires vers un automate ou un système de contrôle. Il trouve sa place dans de nombreux contextes industriels, notamment pour :

• la lecture de capteurs tout ou rien ;
• le suivi d’états de contact, de fins de course ou de détecteurs ;
• la supervision de signaux d’armoires électriques ;
• les machines nécessitant une densité d’entrées importante ;
• les installations d’automatisation où l’encombrement doit rester limité.

Avec ses 32 entrées numériques, le TM3DI32K permet de regrouper les informations de terrain dans un seul module, ce qui simplifie le câblage et contribue à une armoire plus lisible et plus facile à maintenir.

Caractéristiques techniques essentielles

Tension d'alimentation : 24 V DC Type de tension d'alimentation : courant continu (DC) Nombre d'entrées numériques : 32 Nombre de sorties numériques : 0 Courant d'entrée à l'état 1 : 5 mA Entrées numériques configurables : non Classe de protection : IP20 Montage : sur barre profilée Dimensions : 33,5 x 90 x 81,3 mm Temps de retard au changement de signal : 4 ms

Points de vigilance avant commande

Pour choisir le bon module, il est important de vérifier la compatibilité avec votre architecture d’automatisation, en particulier le type de raccordement attendu et l’organisation des entrées dans votre installation. Le TM3DI32K est un module d’entrées dédié : il ne comporte aucune sortie numérique et n’intègre pas de fonctions de communication ou de protocole industriel spécifiques.

Sa conception répond à un usage en armoire électrique, avec une protection IP20. Il doit donc être installé dans un environnement adapté, conformément aux règles habituelles de montage du matériel d’automatisme.

Un choix fiable pour les besoins de lecture d’entrées

Le module d’entrées 32 voies HE10 TM3DI32K s’adresse aux professionnels qui recherchent une solution claire, compacte et efficace pour augmenter le nombre d’entrées disponibles dans un système Modicon TM3. Sa référence fabricant TM3DI32K et sa référence commerciale 4686105 facilitent l’identification du bon produit et limitent les risques d’erreur lors du réassort ou de la maintenance.

Pour une installation industrielle propre, structurée et évolutive, ce module constitue une base solide pour la gestion de signaux d’entrée tout ou rien.
