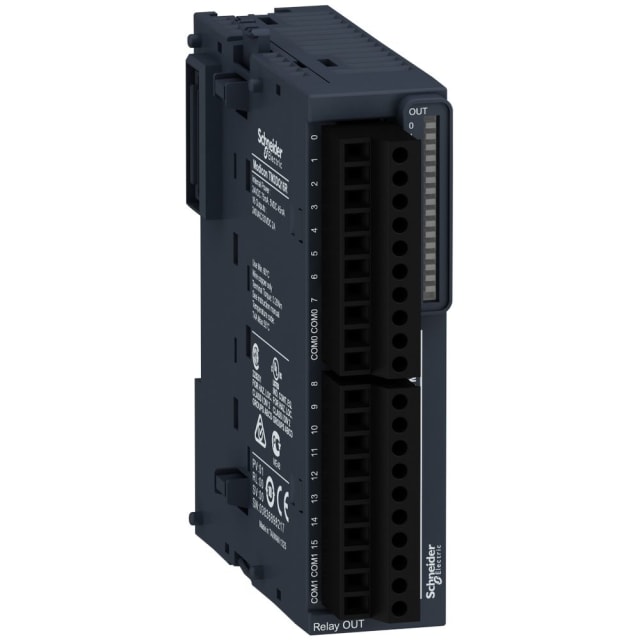

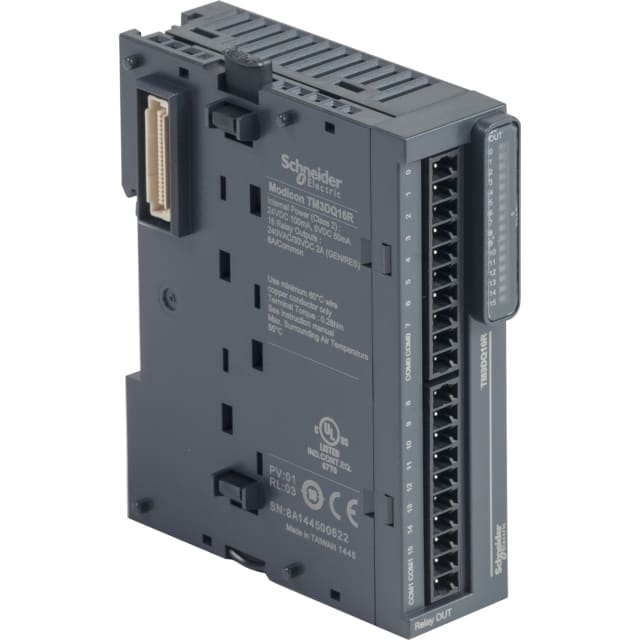

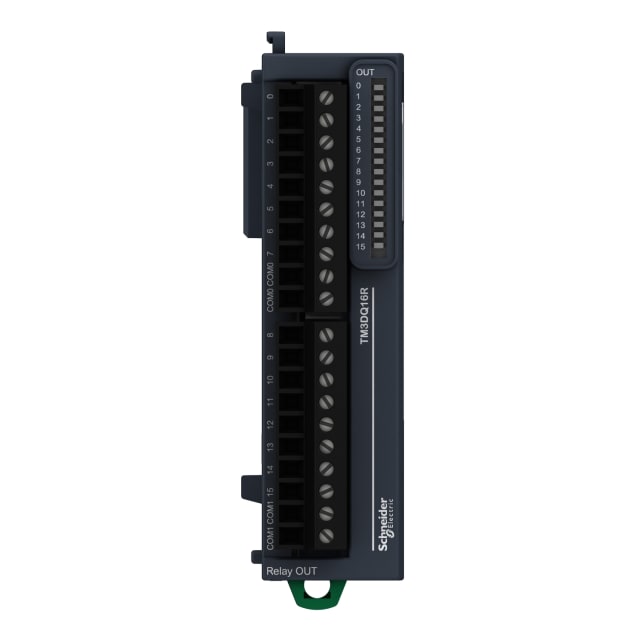

Module TM3 16 sorties relais TM3DQ16R

Module d’extension 16 sorties relais pour automatisme Modicon TM3

Le module TM3 16 sorties relais TM3DQ16R est un module de sorties numériques conçu pour l’extension des automates de la gamme Modicon TM3. Il met à disposition 16 sorties relais afin de piloter de multiples actionneurs dans une armoire d’automatisation industrielle : contacteurs, voyants, électrovannes, alarmes, relais intermédiaires ou commandes de signalisation. Son format compact et son implantation sur rail DIN en font une solution adaptée aux intégrations où la densité de points de commande et l’optimisation de l’encombrement sont importantes.

16 sorties relais pour piloter des charges AC ou DC

Ce module fonctionne avec une alimentation 24 V DC et propose 16 sorties numériques de type relais, avec un courant de sortie de 2 A. La tension admissible en sortie s’étend de 30 à 264 V, en AC comme en DC, ce qui facilite la commande de charges de nature variée dans les applications industrielles. Ce type de sortie est particulièrement apprécié lorsqu’il faut interfacer l’automate avec des équipements de terrain utilisant des tensions différentes, tout en conservant une commande claire et polyvalente.

Raccordement à vis pratique pour le câblage en coffret

Le TM3DQ16R est équipé d’un raccordement électrique à vis, un choix recherché pour les installations industrielles nécessitant un câblage net, maintenable et facilement repérable. Cette exécution permet une mise en œuvre adaptée aux environnements de coffret et aux opérations de maintenance courantes. Pour les intégrateurs et tableautiers, ce type de connexion simplifie l’organisation des départs vers les organes commandés et s’inscrit dans une logique de câblage robuste et lisible.

Format compact pour montage sur rail DIN

Avec une largeur de 27,4 mm, une hauteur de 90 mm et une profondeur de 84,6 mm, ce module d’entrées/sorties s’intègre facilement dans les armoires où chaque millimètre compte. Le montage sur barre profilée permet une installation rapide au sein d’un ensemble d’automatisation modulaire. Son indice de protection IP20 indique une utilisation prévue en enveloppe ou en tableau électrique, dans un environnement technique maîtrisé, conforme aux usages habituels en automatisation industrielle.

Réactivité adaptée aux commandes industrielles courantes

Le temps de retard au changement de signal de 10 ms convient aux fonctions de commande et de commutation usuelles en automatisme. Le module répond ainsi aux besoins typiques de pilotage de sorties discrètes sans complexifier l’architecture. Il convient bien aux séquences de commande, aux automatismes de machines, aux équipements de process simples ainsi qu’aux fonctions annexes de signalisation et d’interface entre l’automate et le terrain.

Module de sorties dédié, sans fonctions réseau intégrées

Le TM3DQ16R est un module spécialisé dans la gestion des sorties relais. Il ne comporte pas d’interface Ethernet industriel, USB, RS232, RS422 ou RS485, ni de protocoles de communication embarqués de type Modbus, PROFINET, PROFIBUS, CAN, EtherNet/IP ou EtherCAT. Ce positionnement en fait un module d’extension dédié à la fonction de sortie, à intégrer dans une architecture d’automatisme déjà structurée autour de l’unité de contrôle principale et de ses bus associés.

Un choix pertinent pour étendre les capacités de commande d’un automate

Ce module TM3 16 sorties relais répond aux besoins des professionnels qui recherchent une extension de sorties claire, compacte et orientée terrain pour des applications d’automatisation industrielle. Il convient lorsqu’il faut multiplier les points de commande sans recourir à un module de communication supplémentaire, tout en conservant la souplesse des sorties relais pour piloter différentes charges. Pour un projet de machine, de process ou d’équipement technique, il constitue une réponse efficace pour augmenter la capacité de commande de l’installation.
