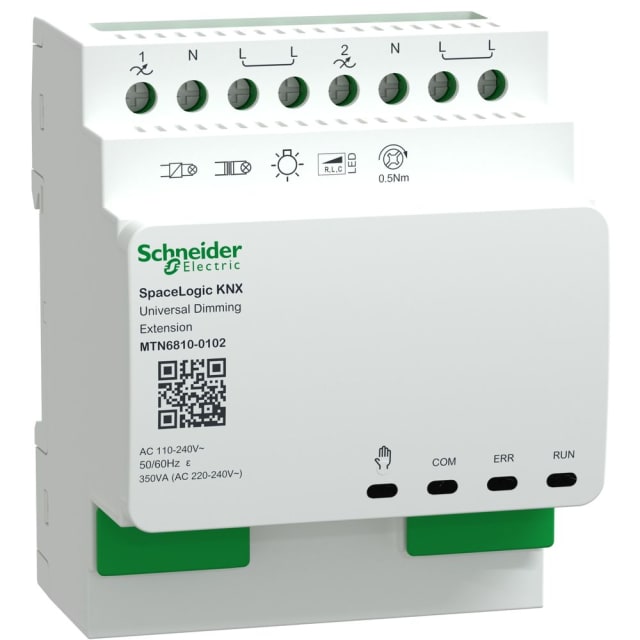

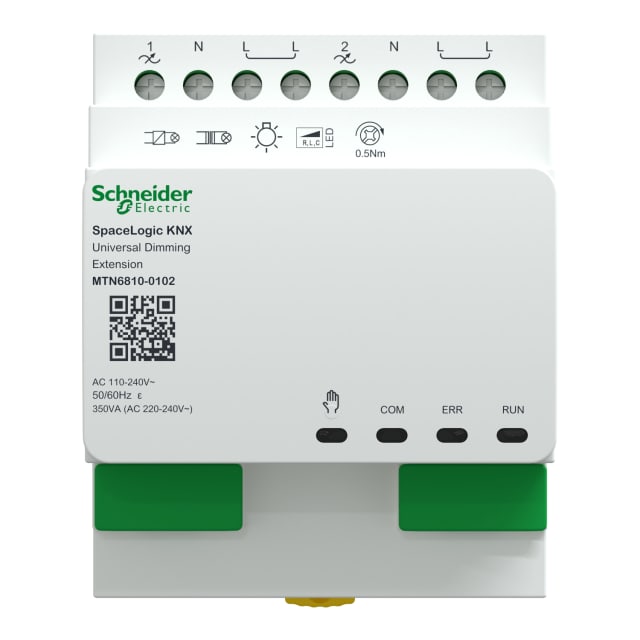

Extension variateur universel KNX 2 canaux MTN6810-0102

Extension KNX 2 canaux pour faire evoluer une variation sur rail DIN

L’extension variateur universel KNX 2 canaux SpaceLogic est un module de variation destine a completer une installation KNX de gestion d’eclairage. Ce format d’extension ajoute deux sorties de variation supplementaires et s’integre dans un tableau electrique sur rail DIN. Elle convient aux projets domotiques ou tertiaires qui demandent une commande d’eclairage evolutive, proprement centralisee et facile a organiser dans une armoire modulaire.

Fonctionnement en extension pour systeme SpaceLogic KNX Universal Dimming

Ce module est concu pour fonctionner comme extension de variation dans l’ecosysteme SpaceLogic KNX Universal Dimming. Il est destine a etre associe a un appareil maitre compatible de la gamme, afin d’augmenter le nombre de circuits pilotables sans changer toute l’architecture de commande. C’est une solution pertinente lorsque l’installation doit gagner en capacite de variation tout en conservant une logique KNX homogene et une programmation centralisee.

Deux sorties universelles pour piloter differents types de charges dimmables

Avec ses 2 sorties, ce module permet de commander de facon independante deux circuits d’eclairage dimmables. La charge est dite universelle, ce qui facilite la prise en compte de plusieurs technologies d’eclairage compatibles avec la variation, notamment les lampes LED dimmables, les lampes incandescentes et halogenes, ainsi que certains transformateurs electroniques ou bobines adaptes a la variation. La puissance de sortie annoncee jusqu’a 350 W par canal apporte une base solide pour des zones d’eclairage variees, en residentiel avance comme en petit tertiaire.

Installation modulaire claire avec raccordement bus et encombrement maitrise

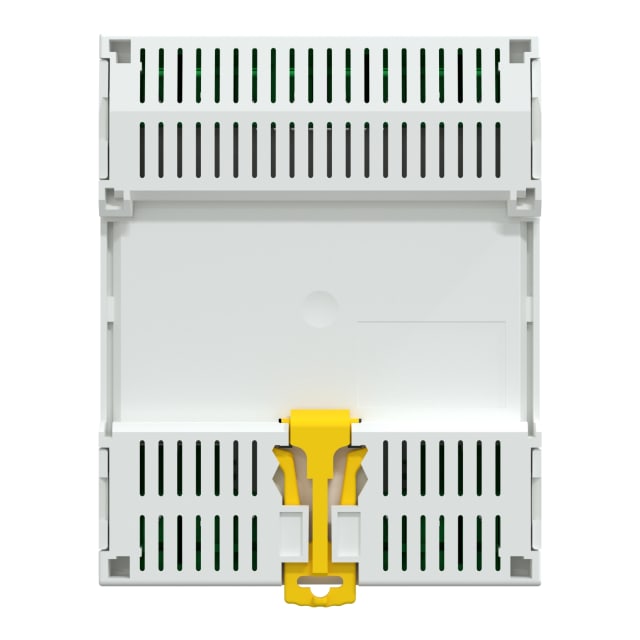

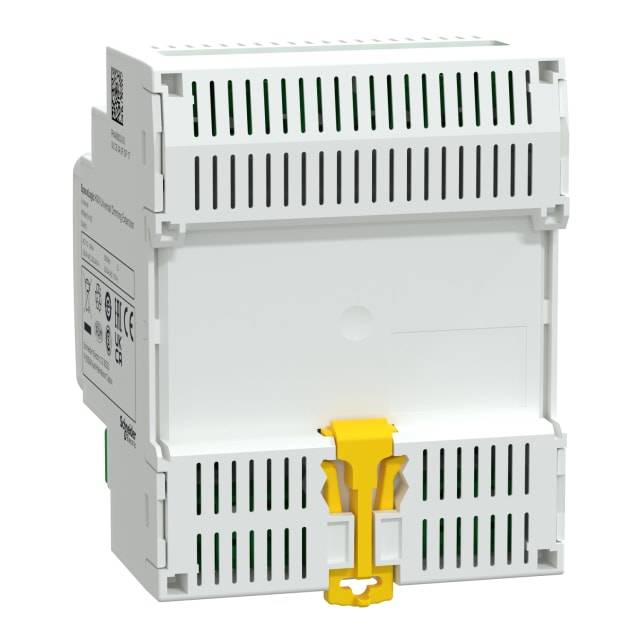

Le montage s’effectue sur rail DIN, avec une largeur de 4 modules, ce qui simplifie son integration dans un coffret de distribution. Le raccordement bus est inclus et le module de bus est amovible, un point pratique pour la mise en oeuvre, la maintenance et l’organisation du tableau. Son indice de protection IP20 le destine a une pose dans un environnement electrique adapte, a l’abri dans une enveloppe appropriee. La profondeur minimale indiquee de 66 mm aide egalement a verifier la compatibilite avec l’espace disponible dans l’armoire ou le coffret.

Commande manuelle locale et lecture visuelle par LED

Pour faciliter les interventions techniques et les verifications sur site, cette extension dispose d’une commande sur place et d’un affichage LED. Ces fonctions sont particulierement utiles lors de la mise en service, des essais de circuits ou des operations de maintenance, car elles permettent de controler rapidement l’etat du module et le comportement des sorties. Dans un environnement KNX, cette lisibilite est appreciable pour gagner du temps au tableau et rendre l’exploitation plus fluide.

Caracteristiques electriques adaptees a la variation d’eclairage

Le module fonctionne en 230 V, sur une frequence de 50 a 60 Hz, avec un courant de commande maximal de 1800 mA. Il est concu pour une fonction de variation et non comme supplement de puissance, ni pour un fonctionnement en parallele. Il ne s’adresse pas non plus aux applications a courant constant ou tension constante, ce qui oriente clairement son usage vers des charges dimmables compatibles en variation secteur. Cette lecture technique permet de mieux cibler le bon produit selon le type de luminaires et l’architecture d’eclairage prevus.

Un choix pertinent pour tableaux KNX, eclairage technique et evolutions domotiques

Cette extension variateur universel KNX 2 canaux s’adresse aux installateurs, integrateurs et prescripteurs qui souhaitent etendre proprement une solution de variation SpaceLogic KNX dans un tableau electrique. Elle trouve naturellement sa place dans les projets de maison connectee, de renovation technique ou d’automatisation de zones d’eclairage ou la flexibilite de commande, la structure modulaire et la compatibilite KNX sont determinantes. Pour un achat serein, elle permet surtout d’ajouter deux voies de variation dans une logique d’installation claire, coherente et adaptee aux environnements domotiques sur rail DIN.
