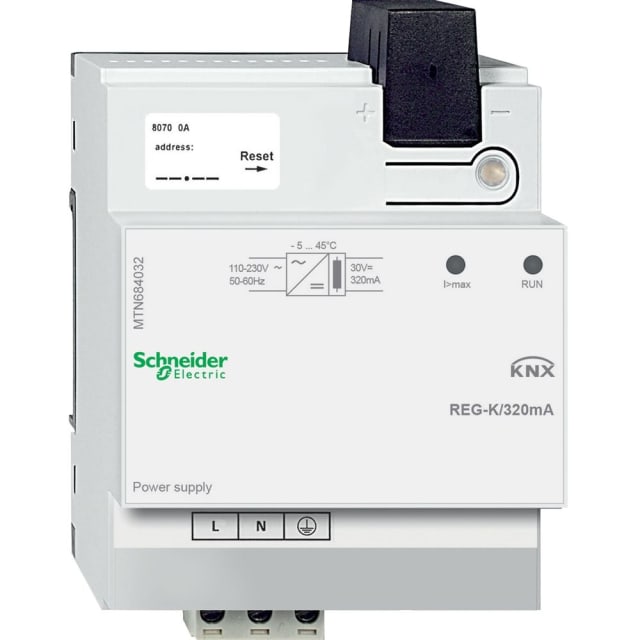

Alimentation bus KNX 320 mA sur rail DIN MTN684032

Alimentation bus KNX 320 mA pour une ligne domotique sur rail DIN

Cette alimentation bus KNX 320 mA sur rail DIN est conçue pour générer la tension de bus nécessaire au fonctionnement d’une ligne KNX. Elle s’intègre dans un tableau électrique sur rail DIN TH35 et alimente une ligne unique, ce qui en fait une solution adaptée aux installations domotiques résidentielles et tertiaires utilisant le système SpaceLogic KNX. Son format 4 modules facilite son intégration dans un coffret tout en conservant une implantation propre et lisible.

Une alimentation 30 V dédiée au bus KNX avec courant de sortie jusqu’à 320 mA

Le produit délivre une tension secondaire de 30 V avec un courant de sortie maximal de 320 mA, correspondant à l’alimentation d’une ligne KNX jusqu’à 64 participants selon la configuration du projet. Cette capacité convient aux installations de gestion d’éclairage, de commandes, de capteurs et d’automatismes KNX sur une ligne unique. Le fonctionnement est prévu pour une alimentation réseau 110 à 230 V AC avec fréquence 50/60 Hz, pour une mise en œuvre souple dans les architectures de distribution courantes.

Bobine d’arrêt intégrée pour découplage du bus et remise à zéro de la ligne

Cette alimentation KNX intègre une bobine d’arrêt, élément essentiel pour découpler l’alimentation de la ligne de bus. Ce principe simplifie la constitution d’une ligne KNX sans ajouter d’organe séparé pour cette fonction. Un bouton-poussoir est également prévu pour déconnecter l’alimentation du bus et réinitialiser les appareils raccordés sur la ligne, un point particulièrement utile lors des opérations de maintenance, de diagnostic ou de remise en service.

Montage modulaire en tableau avec connexion bus directe

Prévue pour une pose sur rail DIN, cette alimentation s’installe directement dans le tableau électrique. Le raccordement au bus KNX s’effectue via une borne de connexion de bus, sans nécessité de rail de données. Cette conception permet un câblage clair et une intégration cohérente dans les coffrets de distribution dédiés à la domotique et aux automatismes du bâtiment. Le cache-câble fourni participe à une finition plus nette dans l’enveloppe.

Lecture visuelle simplifiée grâce à l’affichage LED

La présence d’un affichage LED apporte une lecture visuelle rapide de l’état de l’alimentation. Dans un tableau domotique, cette indication est utile pour contrôler d’un coup d’œil la mise sous tension du module et accélérer les vérifications lors de la mise en service ou des interventions techniques. C’est un avantage concret pour les installateurs qui recherchent une identification immédiate des états de fonctionnement dans l’armoire.

Protection contre les courts-circuits pour sécuriser la ligne alimentée

L’alimentation dispose d’une protection contre les courts-circuits sur sa sortie bus. Cette caractéristique contribue à protéger la ligne KNX en cas d’incident de câblage ou de défaut ponctuel sur l’installation. Dans un environnement technique où la continuité d’exploitation et la maintenance structurée sont importantes, cette fonction constitue un vrai atout pour préserver la lisibilité et la maîtrise du réseau de bus.

Une solution ciblée pour les installations SpaceLogic KNX à une ligne

Ce modèle est destiné aux projets KNX nécessitant une alimentation dédiée à une seule ligne, sans fonctions radio, sans KNX Secure et sans autres systèmes de bus associés. Il convient donc aux architectures filaires KNX classiques recherchant une alimentation modulaire, compacte et clairement dimensionnée. Pour une installation neuve comme pour une extension de tableau domotique, cette alimentation bus KNX 320 mA représente un choix pertinent lorsque l’objectif est d’alimenter proprement une ligne unique avec un encombrement maîtrisé.
