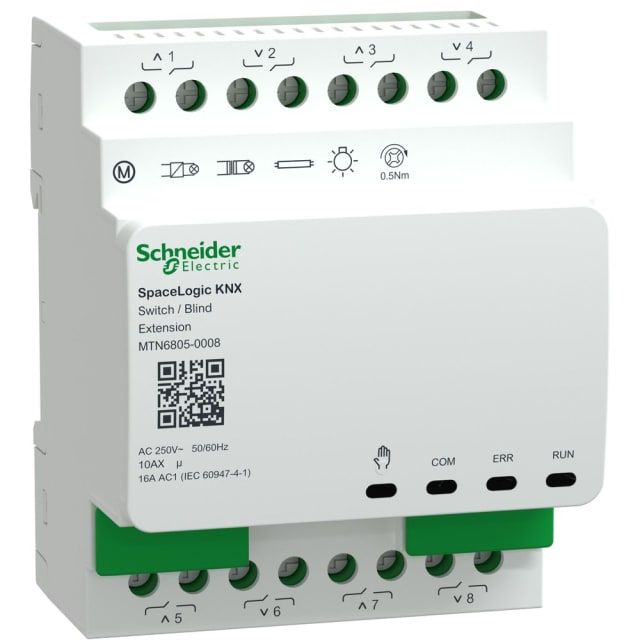

Extension interrupteur volet roulant KNX MTN6805-0008
Extension KNX pour volet roulant sur rail DIN, 8 entrées, commande manuelle avec LED, module de bus amovible, 4 sorties maxi, capacité de coupure 2300 W, format 4 modules.
185.50€
2 en stock
2 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 185.50€ | 0% |
| 3-5 | 181.79€ | 2% |
| 6-10 | 179.94€ | 3% |
| 11+ | 178.08€ | 4% |
Extension KNX dédiée à la commande d’éclairages et de volets roulants
Cette extension interrupteur volet roulant KNX SpaceLogic est conçue pour compléter une installation domotique modulaire en tableau. Elle permet d’étendre les possibilités de commande sur bus KNX pour le pilotage de charges électriques et de volets roulants, avec une architecture pensée pour les projets résidentiels avancés comme pour les bâtiments tertiaires. Son format sur rail DIN facilite son intégration dans une armoire électrique organisée, tout en gardant une logique claire de distribution et d’automatisation.
8 entrées de commande pour une gestion plus large des circuits
Le module dispose de 8 entrées et permet de prendre en charge jusqu’à 4 sorties de volet roulant. Il convient ainsi aux configurations où plusieurs circuits doivent être centralisés dans le tableau, avec une commande cohérente depuis l’écosystème KNX. Cette extension est particulièrement intéressante pour augmenter la capacité d’un ensemble de commande sans multiplier les appareils hétérogènes, ce qui simplifie la lecture de l’installation et la programmation globale du système.
Conçu pour fonctionner dans un environnement KNX modulaire
Compatible avec le système bus KNX, ce module est livré avec raccordement bus inclus et intègre un module de bus amovible, un point pratique lors de l’installation, de la maintenance ou du remplacement. Il s’inscrit dans la gamme SpaceLogic KNX, appréciée pour les installations domotiques centralisées en coffret. À noter qu’il s’agit d’une extension destinée à fonctionner dans une logique de système KNX structurée, ce qui en fait un choix pertinent pour les intégrateurs et installateurs recherchant une évolution propre de leur tableau domotique.
Montage sur rail DIN pour une intégration nette dans le tableau

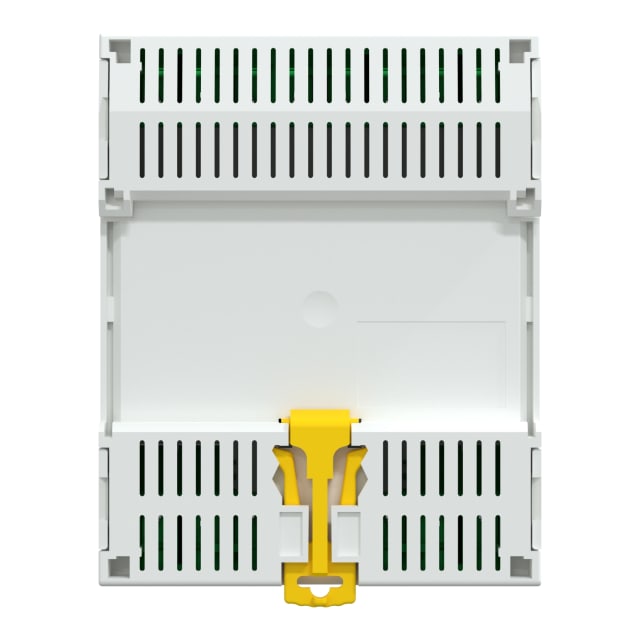

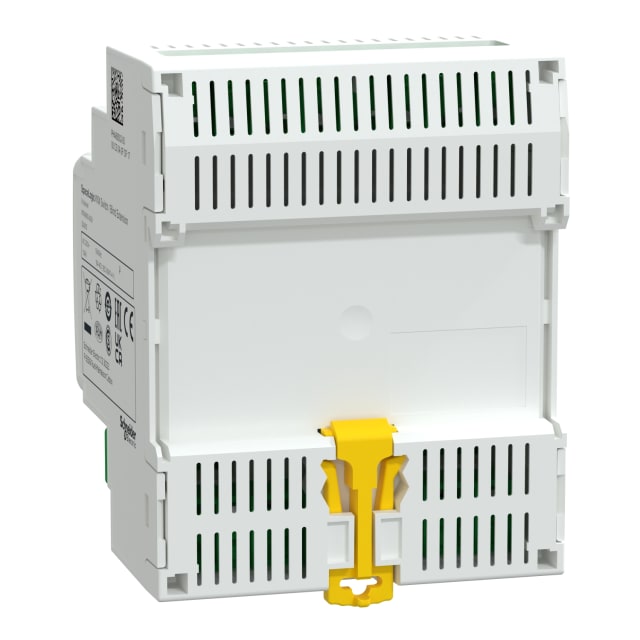

Le montage sur rail DIN (DRA) permet une pose directe dans les tableaux électriques et coffrets de distribution. Avec une largeur de 4 modules, cette extension trouve facilement sa place dans une rangée dédiée aux automatismes, sans encombrer inutilement le coffret. Ce format modulaire est adapté aux chantiers où l’optimisation de l’espace, l’accessibilité au câblage et la lisibilité des appareillages sont essentielles.
Pouvoir de coupure adapté aux usages de commutation courants
Le module accepte un courant de coupure ohmique de 16 A et une capacité de coupure maximale de 2300 W en courant alternatif. Ces caractéristiques le rendent adapté au pilotage de circuits de commutation courants dans une installation automatisée, tout en apportant une réponse concrète aux besoins de commande de volets roulants motorisés et d’autres charges compatibles. Pour l’installateur, cela signifie une extension pensée pour un usage tableau avec de vraies capacités de pilotage, sans compromis sur l’intégration domotique.

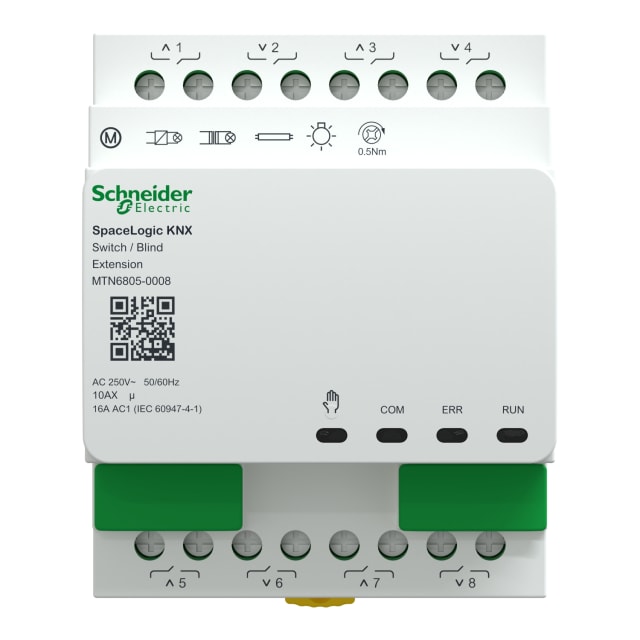

Commande locale et voyants LED pour un usage plus pratique
La présence d’une commande sur place ou manuelle facilite les opérations de test, de mise en service et d’intervention. L’affichage LED apporte une lecture visuelle immédiate de l’état du module, utile lors du câblage, du diagnostic ou de la maintenance. Dans un tableau technique, ces fonctions améliorent le confort d’exploitation au quotidien et permettent de gagner du temps lors des vérifications.
Une solution propre pour étendre une installation volets roulants KNX
Pour un projet de maison connectée ou de gestion technique du bâtiment, cette extension interrupteur volet roulant KNX constitue une réponse précise lorsqu’il faut ajouter des points de commande dans un système existant ou planifié. Elle permet de conserver une installation homogène, centralisée et parfaitement cohérente avec une logique de pilotage KNX en tableau. C’est un choix pertinent pour étendre la commande des volets roulants et des circuits associés avec un appareil modulaire, lisible et adapté aux exigences des installations électriques connectées.
Informations techniques utiles pour le choix du module
Ce modèle fonctionne en courant alternatif, avec un indice de protection IP20 adapté à une installation en environnement protégé dans le tableau. Il intègre les fonctions d’enclenchement attendues sur ce type d’extension et sa profondeur minimale indiquée à 66 mm aide à anticiper l’encombrement dans le coffret ou l’ensemble de distribution. Pour un achat sûr et bien dimensionné, ces éléments permettent de valider rapidement la compatibilité du module avec l’architecture électrique et domotique prévue.
Documentation PDF
Caractéristiques techniques
| Système bus KNX | oui |
|---|---|
| Type de montage | DIN-rail (DRA) |
| Nombre d'entrées | 8 |
| Autres systèmes de bus | sans |
| Capacité de coupure max. | 2300 W |
| système de bus KNX Secure | non |
| système bus KNX Secure-RF (radio) | non |
| Système bus radio KNX | non |
| Système bus, bus radio | non |
| Système bus LON | non |
| Système bus Powernet | non |
| Radio bidirectionnelle | non |
| Largeur en unités de division | 4 |
| Raccordement bus incl. | oui |
| Module de bus amovible | oui |
| Commande sur place/manuelle | oui |
| Avec affichage LED | oui |
| Courant de coupure ohmique | 16 A |
| Nombre max. de sorties de volet | 4 |
| Fonction enclencher | oui |
| Type de courant | AC |
| Classe de protection (IP) | IP20 |
| Profondeur minimale de la boîte d'encastrement | 66 mm |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
À quoi sert l’extension interrupteur volet roulant KNX MTN6805-0008 ?
Cette extension SpaceLogic KNX sert à compléter un module maître KNX compatible pour commander des volets roulants, des stores ou des charges de commutation selon la configuration ETS. Elle n’est pas conçue comme un appareil autonome : elle fonctionne en association avec un module maître de la gamme compatible.
Cette extension peut-elle être installée dans un tableau électrique sur rail DIN ?
Oui. Le produit est prévu pour un montage sur rail DIN dans un tableau électrique. Sa largeur est de 4 modules, ce qui permet de l’intégrer comme un appareillage modulaire standard.
Faut-il un module maître pour faire fonctionner la MTN6805-0008 ?
Oui. L’extension dépend d’un module maître SpaceLogic KNX compatible, qui assure la logique de fonctionnement, l’alimentation et la communication KNX. Sans ce maître, l’extension ne fonctionne pas seule.
Peut-on piloter les volets manuellement après installation ?
Oui. Le produit dispose d’une commande sur place/manuelle et d’un affichage LED. Cela permet de vérifier l’état du module et de déclencher une commande locale lors de la mise en service ou du dépannage.
Combien de volets roulants peut-on commander avec cette extension ?
La fiche produit indique jusqu’à 4 sorties dédiées aux volets, ce qui correspond à 4 moteurs de volet roulant ou de store pilotés dans une configuration adaptée.
Cette extension convient-elle à une installation KNX classique sans fonctions de sécurité KNX Secure ?
Oui. Le produit est bien compatible KNX, mais il n’est pas indiqué comme compatible KNX Secure. Il convient donc à une installation KNX standard, sous réserve de la compatibilité avec le module maître utilisé.
L’installation nécessite-t-elle un espace particulier dans le tableau ou en boîte d’encastrement ?
Oui, il faut prévoir l’encombrement d’un module 4 DIN et respecter les conditions d’installation du tableau. La profondeur minimale de boîte d’encastrement indiquée est de 66 mm pour les cas où l’intégration est concernée.
