Commutateur à manette éclairable 22 mm rond 3SU11002BL601NA0

Commutateur à manette éclairable 22 mm rond pour commande à 3 positions

Ce commutateur à manette éclairable 22 mm rond est conçu pour les organes de commande nécessitant une sélection claire entre 3 positions. Sa manette courte offre une prise en main directe et une lecture visuelle rapide de la position choisie, ce qui le rend particulièrement adapté aux pupitres, coffrets de commande et interfaces machine où la lisibilité et la compacité sont recherchées.

Configuration à enclenchement pour maintien franc de la position

Le mécanisme fonctionne en version à enclenchement, avec maintien des positions de commutation. Cette exécution convient aux commandes où l’on souhaite conserver l’ordre sélectionné sans action permanente de l’opérateur. La course angulaire de 2 x 45° autour de la position centrale facilite une manœuvre précise sur des fonctions de type I-O-II ou équivalent selon le schéma de câblage retenu.

Version éclairable pour une intégration dans les commandes signalées

Ce modèle est adapté à l’éclairage, ce qui permet son intégration dans des ensembles de commande nécessitant une signalisation lumineuse de l’organe. Cette conception est utile pour améliorer le repérage du poste de commande dans les environnements techniques ou pour harmoniser l’appareillage avec des pupitres incluant des fonctions lumineuses. À noter : le produit est bien prévu pour être éclairable, mais n’intègre pas de lampe fournie d’origine.

Façade ronde 22 mm compacte et esthétique soignée

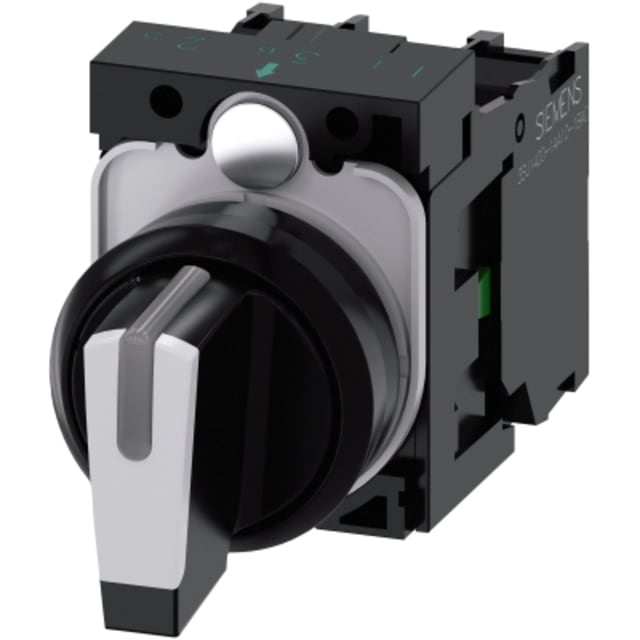

Le format rond pour perçage de 22,3 mm permet une implantation standard dans de nombreux panneaux et coffrets. La tête présente un diamètre extérieur de 32,3 mm, avec anneau frontal noir en matière synthétique et manette blanche. Cette combinaison offre un contraste visuel net en façade, pratique pour identifier rapidement la fonction de commutation tout en conservant une intégration propre dans les appareillages de commande modernes.

Composition complète avec deux contacts à fermeture

Le commutateur est livré en unité complète avec support et deux contacts à fermeture. Cette configuration répond aux montages de commande où deux circuits doivent être établis selon la position sélectionnée. L’absence de contacts à ouverture et de contacts inverseurs permet de cibler des usages bien définis, en simplifiant le choix du produit pour les intégrateurs et tableautiers recherchant une architecture de contact claire.

Protection élevée pour environnements exigeants

Avec un indice de protection IP67/IP69K en face avant et une classe NEMA 13, ce commutateur convient aux applications exposées à la poussière, aux projections d’eau et aux conditions de nettoyage intensif côté façade. Cette protection élevée aide à préserver la fonctionnalité de l’organe de commande dans les environnements industriels, techniques ou de production où la tenue de la face avant est un critère important.

Montage et raccordement pensés pour l’intégration en coffret

La conception avec fonction de connexion à enclenchement facilite l’assemblage dans les ensembles de commande. Le produit appartient à une famille d’appareillage 22 mm largement utilisée pour les pupitres et coffrets, ce qui simplifie son intégration dans des réalisations neuves comme en remplacement. Son exécution de raccordement électrique est donnée comme autre dans les données techniques, ce qui invite à vérifier la configuration exacte de l’ensemble monté avant validation finale du câblage.

Un choix pertinent pour pupitres, machines et automatismes

Ce commutateur rotatif à manette répond bien aux besoins de sélection de modes, d’ordres maintenus ou de fonctions à plusieurs états dans les armoires et interfaces opérateur. Son format 22 mm, sa façade ronde, sa manette courte, sa version éclairable et sa configuration 3 positions en font une solution adaptée aux applications d’automatisme et de commande électrique où l’on recherche un appareillage lisible, compact et cohérent en façade.
