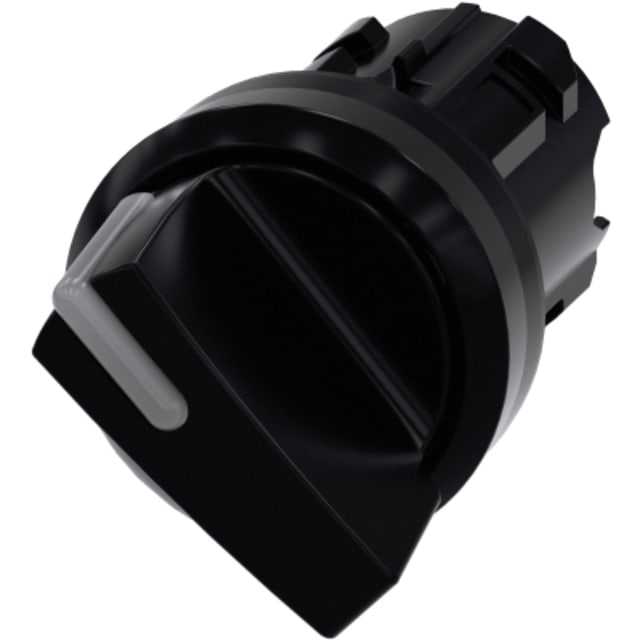

Commutateur à manette éclairable 22 mm noir 3SU10022BF100AA0

Commutateur à manette éclairable 22 mm pour commande à deux positions

Ce commutateur à manette éclairable 22 mm est conçu pour les interfaces de commande nécessitant une sélection simple, nette et immédiatement lisible. Sa configuration à 2 positions de commutation convient parfaitement aux fonctions de type marche/arrêt ou aux changements d’état clairement identifiés sur pupitre, coffret ou façade de machine. La manette courte facilite une prise en main rapide tout en conservant un encombrement maîtrisé en face avant.

Commande éclairable pour une meilleure lecture de l’état

L’exécution éclairable permet d’intégrer une signalisation visuelle directement au niveau de l’organe de commande. Cet avantage est particulièrement utile lorsque l’opérateur doit repérer rapidement une fonction active, un état sélectionné ou une commande importante dans un ensemble d’appareillages. Cette conception améliore le confort d’utilisation sur les panneaux de commande compacts ou les environnements où la visibilité doit rester claire et immédiate.

Format standard 22 mm adapté aux pupitres et coffrets

Prévu pour un perçage de 22,3 mm, ce commutateur s’intègre dans les découpes standards des appareillages de commande industriels. Son ouverture frontale de 32,3 mm de large et 28,8 mm de haut permet une implantation propre sur façade, avec une présence visuelle bien définie sans surcharger le pupitre. Ce format 22 mm est recherché pour la réalisation de postes de commande homogènes, faciles à organiser et à identifier.

Manette noire avec face avant sobre et technique

La manette noire associée à un anneau frontal noir apporte une finition discrète et cohérente pour les ensembles de commande modernes. La calotte rectangulaire renforce la lisibilité de la fonction et donne un repère visuel franc sur la face avant. Cette exécution convient particulièrement aux tableaux où l’on souhaite conserver une esthétique technique, épurée et bien structurée, tout en distinguant clairement l’organe de sélection.

Fonctionnement maintenu à enclenchement pour sélection stable

Ce modèle fonctionne en version maintenue, avec enclenchement sur ses 2 positions. Il ne s’agit pas d’un organe à rappel ni d’un modèle à action momentanée. Ce principe est particulièrement adapté lorsque la position choisie doit rester en place sans maintien manuel, par exemple pour conserver un état de commande sélectionné jusqu’à une nouvelle action de l’utilisateur. L’angle d’actionnement de 90° participe à une manipulation franche et facile à contrôler.

Protection élevée en face avant pour environnements exposés

Avec une protection frontale IP67/IP69K et une classe NEMA 4X, ce commutateur est destiné aux installations où la face avant peut être soumise à des projections d’eau, à la poussière ou à des contraintes de nettoyage renforcées. Cette protection élevée en façade en fait un choix pertinent pour les coffrets, pupitres et équipements techniques demandant un appareillage de commande adapté aux environnements exigeants.

Conception pensée pour l’intégration dans un ensemble de commande

Ce commutateur à manette éclairable est un élément de commande destiné à être intégré dans une architecture d’appareillage modulaire. Il permet de composer une façade fonctionnelle et lisible avec des commandes cohérentes, en particulier lorsque l’on recherche une commande sélective à 2 positions dans un diamètre standard. Sa bague frontale en matière synthétique avec anneau intégré contribue à une implantation pratique sur les ensembles de signalisation et de commande.
