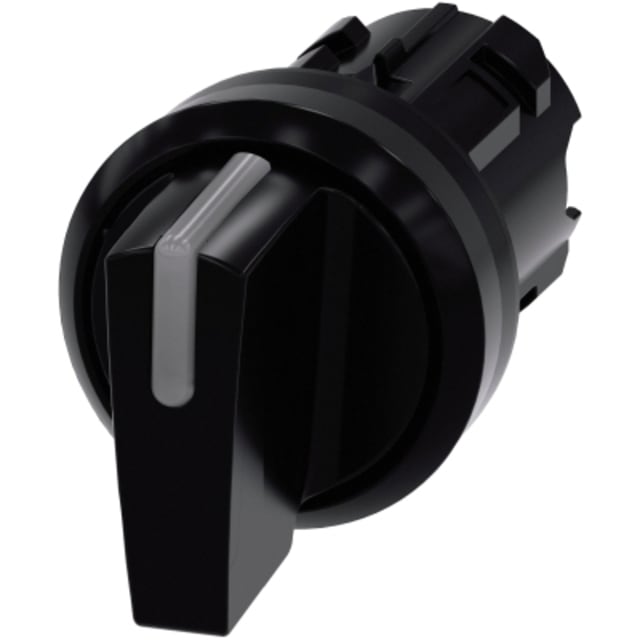

Commutateur à manette éclairable 22 mm noir 3 positions

Un commutateur à manette éclairable pensé pour les pupitres de commande 22 mm

Ce commutateur à manette éclairable 22 mm noir à 3 positions est conçu pour les interfaces de commande industrielles où la lisibilité et la sélection nette des fonctions sont essentielles. Son format de perçage 22,3 mm permet une intégration directe dans les façades, portes d’armoires et pupitres de commande compatibles. La manette courte offre une prise en main précise tout en conservant un encombrement visuel maîtrisé en face avant.

Trois positions stables pour une commande claire et sans ambiguïté

Avec ses 3 positions de commutation, ce commutateur permutateur convient parfaitement aux fonctions de sélection de modes, de marche arrêt inversion ou de bascule entre plusieurs états de commande. Le maintien en position permet à l’opérateur d’identifier immédiatement l’état sélectionné. La course de manœuvre est de 45° de chaque côté, pour un passage franc entre les positions et une utilisation confortable dans les environnements de conduite de machine ou d’automatisme.

Fonction éclairable pour une meilleure visibilité en façade

La version éclairable apporte un avantage concret sur les installations où le repérage visuel doit rester immédiat. Elle facilite l’identification de la fonction commandée sur les pupitres, notamment lorsque plusieurs organes sont regroupés sur une même face avant. Cette configuration est particulièrement utile pour les équipements techniques, les coffrets de commande et les panneaux opérateurs demandant une lecture rapide de l’interface.

Face avant noire sobre avec lentille rectangulaire

Ce modèle associe une manette noire et un anneau frontal noir pour un rendu homogène, discret et professionnel. La calotte ou lentille de forme rectangulaire renforce la lisibilité de la zone lumineuse et participe à une présentation claire de la commande. L’ensemble convient aussi bien aux réalisations neuves qu’aux remplacements ciblés sur des façades déjà structurées autour d’un appareillage 22 mm.

Protection renforcée pour environnements exigeants

La protection frontale IP67/IP69K permet l’utilisation de ce commutateur à manette dans des contextes exposés à la poussière, aux projections d’eau et aux nettoyages intensifs en face avant. Sa classification NEMA 4X confirme également son aptitude aux environnements techniques demandant une protection élevée du côté opérateur. C’est un choix pertinent pour les machines, armoires et postes de commande soumis à des contraintes d’exploitation soutenues.

Montage précis sur ouverture normalisée 22 mm

Le produit est prévu pour un diamètre de trou de 22,3 mm, avec une ouverture de 32,3 mm de largeur et 28,8 mm de hauteur selon sa géométrie de face avant. Cette conception facilite l’intégration dans les découpes standardisées des appareillages de commande. La présence de l’anneau frontal et la bague frontale en matière synthétique contribuent à une installation propre en façade, avec une esthétique cohérente sur les panneaux de commande noirs ou sombres.

Une solution adaptée aux ensembles de commande modulaires

Ce commutateur à manette éclairable s’intègre naturellement dans les ensembles d’appareillage modulaire destinés aux machines, lignes automatisées, coffrets de pilotage et postes opérateur. Son exécution non impulsionnelle convient aux fonctions de sélection durables plutôt qu’aux commandes momentanées. Pour l’acheteur professionnel, il constitue une solution pertinente lorsqu’il faut combiner commande par manette, signalisation lumineuse et format standard 22 mm dans un même organe de façade.
