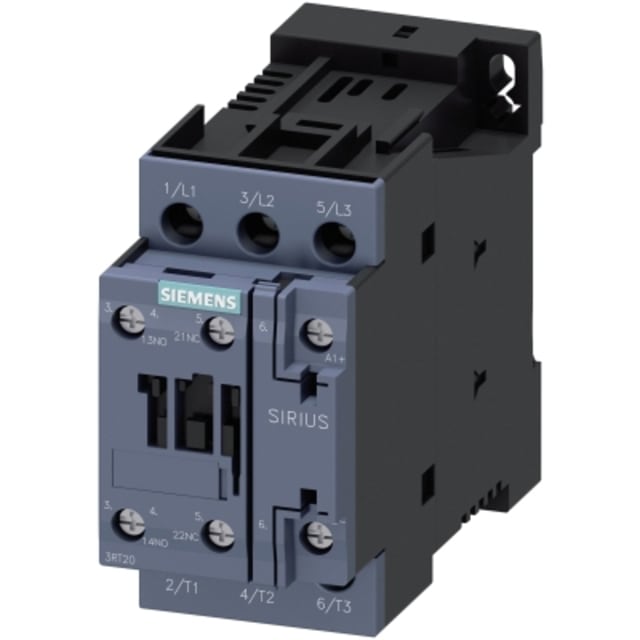

Contacteur triphasé 15kW 24V DC 3P 3RT20271BB40

Contacteur triphasé 15 kW pour commande de moteurs en 24 V DC

Ce contacteur triphasé est conçu pour la commande de moteurs et de charges de puissance en environnement de distribution et d’automatisme. En catégorie d’emploi AC-3, il accepte une puissance de service de 15 kW sous 400 V avec un courant assigné de 32 A, ce qui le rend adapté aux applications de démarrage et de coupure de moteurs triphasés. Sa bobine de commande en 24 V DC facilite son intégration dans les armoires et tableaux utilisant une commande en courant continu.

Configuration 3 pôles avec contact auxiliaire intégré pour la commande

Le produit dispose de 3 contacts principaux à fermeture, sans pôle ouvreur sur la partie puissance. Il intègre également 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture, très utiles pour le report d’état, l’auto-maintien, l’interverrouillage ou la remontée d’information vers un circuit de commande. Cette configuration permet de gagner du temps au câblage et de répondre à de nombreux schémas de pilotage sans ajout systématique d’accessoires.

Bornes à vis pour un raccordement simple et net en tableau

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage direct et précis des conducteurs dans les coffrets et armoires électriques. Ce type de connexion convient particulièrement aux installations où la lisibilité du câblage, la tenue mécanique du raccordement et la facilité d’intervention sont recherchées. Pour l’installateur, cela permet une mise en œuvre claire sur départ moteur ou circuit de puissance.

Format S0 adapté aux ensembles compacts et au montage sur rail

Issu de la gamme de contacteurs de puissance S0, ce modèle s’intègre facilement dans les ensembles de commande compacts. Il est adapté au montage sur rail, ce qui simplifie son implantation dans un tableau électrique modulaire ou une armoire de distribution technique. Ce format est bien adapté lorsque l’on souhaite combiner encombrement maîtrisé, organisation propre des départs et accès pratique aux bornes lors du câblage.

Conçu pour les usages moteur en AC-3 et les sollicitations plus soutenues en AC-4

Au-delà de son usage standard en AC-3, ce contacteur présente également une puissance de dimensionnement de 11 kW en AC-4 sous 400 V, avec un courant correspondant de 22 A. Cela permet de l’envisager pour des manœuvres plus contraignantes selon l’application, par exemple lorsque les cycles de commande sont plus exigeants. Cette double lecture des performances aide à choisir le bon appareillage selon le type de charge et le niveau de sollicitation attendu.

Une solution pertinente pour armoires de commande, départs moteurs et automatismes

Ce contacteur trouve naturellement sa place dans les départs moteurs, machines, équipements de ventilation, pompage, convoyage ou automatismes industriels nécessitant une commande triphasée. L’alimentation de bobine en 24 V DC est particulièrement intéressante lorsque le circuit de commande est issu d’une alimentation continue, d’un automate ou d’une logique de contrôle basse tension. Il répond ainsi aux besoins courants des intégrateurs, tableautiers et professionnels du matériel électrique.

Lecture claire des caractéristiques utiles avant validation

Pour sécuriser le choix du composant, les points clés à retenir sont les suivants : 3 pôles de puissance à fermeture, commande en 24 V DC, 32 A en AC-3 à 400 V, puissance moteur 15 kW, auxiliaires intégrés 1 NO + 1 NC, raccordement à vis et montage possible sur rail. Cette combinaison en fait un contacteur triphasé efficace pour les installations recherchant un appareillage de commande moteur compact, bien configuré et directement exploitable en tableau.
