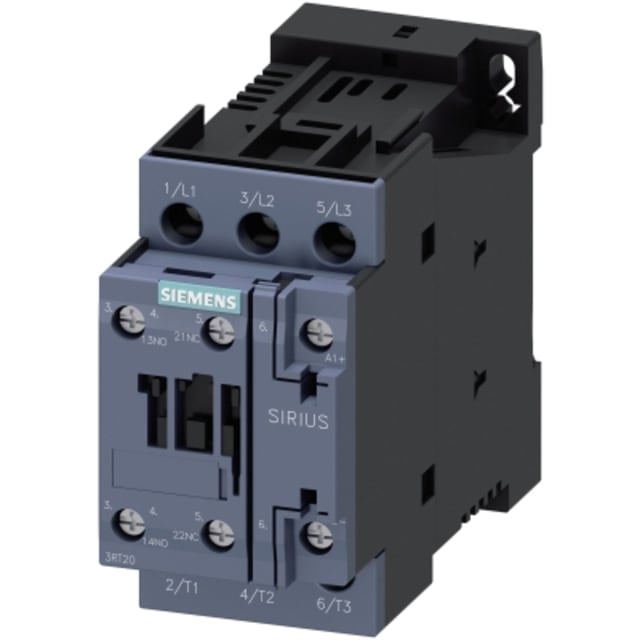

Contacteur triphasé 11 kW 24 V DC 3P 3RT20261BB40

Contacteur triphasé 11 kW pour commande en 24 V DC

Ce contacteur triphasé 3 pôles est conçu pour la commande de moteurs et de charges de puissance jusqu’à 11 kW en AC-3 sous 400 V. Il convient aux armoires électriques, tableaux de distribution et ensembles de commande nécessitant une bobine en 24 V DC. Sa configuration en 3 contacts principaux à fermeture permet une commutation adaptée aux usages courants en automatisme et en démarrage moteur.

Format 3 pôles avec contacts auxiliaires intégrés

En plus de ses 3 pôles de puissance, ce modèle intègre 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture. Cette combinaison est particulièrement pratique pour le report d’état, l’interverrouillage, la signalisation ou l’intégration dans une logique de commande. Elle évite d’ajouter immédiatement un bloc auxiliaire séparé pour de nombreuses applications standards.

Calibre adapté aux applications moteur jusqu’à 25 A en AC-3

Le contacteur est dimensionné pour un courant de service de 25 A en AC-3 à 400 V, ce qui correspond à une utilisation typique sur moteurs asynchrones jusqu’à 11 kW. Il accepte également un courant de 40 A en AC-1 à 400 V pour des charges moins inductives. Pour des manœuvres plus exigeantes de type AC-4, la puissance de service indiquée est de 7,5 kW avec un courant assigné de 15,5 A.

Commande en courant continu pour circuits d’automatisme

Sa tension de commande en 24 V DC le rend compatible avec de nombreux circuits de pilotage en courant continu, couramment employés dans les installations automatisées, coffrets machine et commandes industrielles. Ce choix facilite l’intégration avec des alimentations de commande basse tension continues et répond aux architectures où la cohérence du pilotage DC est recherchée.

Raccordement à vis pour un câblage direct et soigné

Le raccordement principal par bornes à vis permet un câblage net et maîtrisé dans le tableau. Ce type de connexion reste apprécié pour les installations demandant un serrage franc, une lecture simple du câblage et une mise en œuvre familière pour les électriciens et câbleurs d’armoires. Il s’intègre ainsi facilement dans les environnements où la maintenance et la reprise de câblage doivent rester pratiques.

Montage sur rail pour intégration en tableau électrique

Ce contacteur est adapté au montage sur rail, un avantage important pour l’organisation des équipements dans les coffrets et tableaux électriques. Cette compatibilité simplifie l’implantation dans les ensembles modulaires ou les armoires de commande, tout en favorisant une disposition propre des appareillages de protection, de distribution et de commande à proximité.

Une solution précise pour la commutation de puissance en tableau

Avec sa capacité de coupure adaptée aux usages moteur, sa bobine 24 V DC, ses contacts auxiliaires déjà présents et son raccordement à vis, ce contacteur répond à un besoin clair : assurer une commutation de puissance triphasée proprement intégrée dans un tableau électrique. Il constitue un choix pertinent pour les applications où l’on cherche un appareillage de commande moteur lisible, fonctionnel et immédiatement exploitable dans une architecture de coffret.
