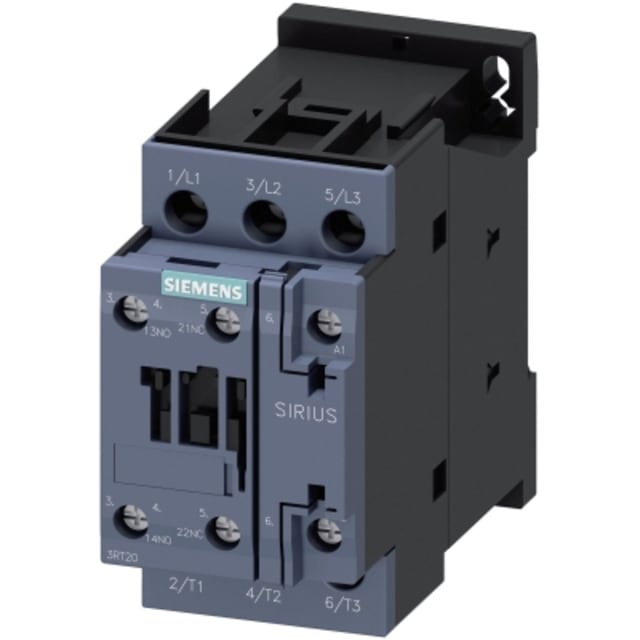

Contacteur triphasé 7,5 kW 230 V AC 3RT20251AP00

Contacteur triphasé 7,5 kW pour commande moteur en AC-3

Ce contacteur triphasé 7,5 kW en 230 V AC est conçu pour la commande de moteurs et d’équipements de puissance dans les tableaux électriques et armoires de distribution. Avec un calibre AC-3 de 17 A à 400 V et 3 pôles de puissance, il répond aux besoins courants de commutation de moteurs triphasés jusqu’à 7,5 kW. Son format en taille S0 en fait une solution adaptée aux intégrations où l’encombrement et la lisibilité du câblage comptent autant que la bonne adéquation électrique.

Bobine de commande 230 V AC et configuration auxiliaire intégrée

La commande s’effectue en 230 V AC en 50 Hz comme en 60 Hz, ce qui facilite son intégration dans de nombreuses architectures de pilotage. Le contacteur dispose en complément d’un contact auxiliaire 1 NO + 1 NC déjà intégré, pratique pour le report d’état, l’auto-maintien ou les logiques de commande simples sans ajouter immédiatement un bloc auxiliaire externe. Cette configuration permet de gagner du temps au montage et d’obtenir un schéma de commande plus direct.

3 pôles de puissance avec raccordement à vis pour un câblage net

Le circuit principal comporte 3 contacts de puissance à fermeture, sans contact d’ouverture sur les pôles principaux. Le raccordement à vis est particulièrement apprécié en environnement d’installation et de maintenance pour son serrage maîtrisé et sa compatibilité avec des opérations de câblage soignées. Ce type de connexion convient bien aux armoires de commande moteur, aux départs machine et aux ensembles de distribution nécessitant un repérage clair des conducteurs.

Adapté aux applications moteur et aux charges de manœuvre courantes

Avec une puissance assignée de 7,5 kW en AC-3 sous 400 V, ce contacteur est dimensionné pour les applications de démarrage et d’arrêt de moteurs asynchrones dans des usages industriels et tertiaires techniques. Il accepte également une intensité de service de 40 A en AC-1 à 400 V, ce qui élargit son intérêt pour certaines charges non inductives ou faiblement inductives. Pour l’installateur, cela permet de couvrir des besoins de commutation variés avec un appareil identifié clairement pour la commande de puissance.

Montage pratique en tableau électrique ou sur rail

Ce modèle est adapté à un montage sur rail, ce qui simplifie son intégration dans un coffret ou un tableau électrique modulaire. Ce point est particulièrement utile lors de la réalisation d’ensembles compacts, du remplacement d’un appareillage existant ou de la standardisation d’une gamme de départs moteurs. L’installation gagne en rapidité et l’organisation interne du tableau reste plus propre, notamment lorsque plusieurs organes de commande et de protection doivent cohabiter.

Un choix pertinent pour la commande de départs moteurs compacts

Ce contacteur convient aux montages où l’on recherche une commande triphasée claire, avec bobine AC 230 V, contacts auxiliaires intégrés et bornes à vis. Il trouve naturellement sa place dans les départs moteurs, les automatismes simples, les machines, les ventilations, les pompes ou les équipements techniques nécessitant une coupure commandée de la puissance. Sa lecture produit est immédiate pour le professionnel : 3 pôles, 7,5 kW, 17 A en AC-3 et auxiliaires intégrés, soit une base cohérente pour une sélection rapide et sécurisée du bon appareillage.

Ce qu’il faut retenir pour bien choisir ce contacteur

Si vous avez besoin d’un contacteur triphasé 7,5 kW avec commande 230 V AC, ce modèle répond à un cahier des charges précis : 3 pôles de puissance, 17 A en AC-3 à 400 V, 40 A en AC-1, 1 contact auxiliaire NO et 1 contact auxiliaire NC, raccordement principal à vis et montage possible sur rail. Il s’adresse aux professionnels qui veulent un appareillage lisible, bien configuré pour la commande moteur, et facile à intégrer dans un tableau de distribution ou une armoire électrique.
