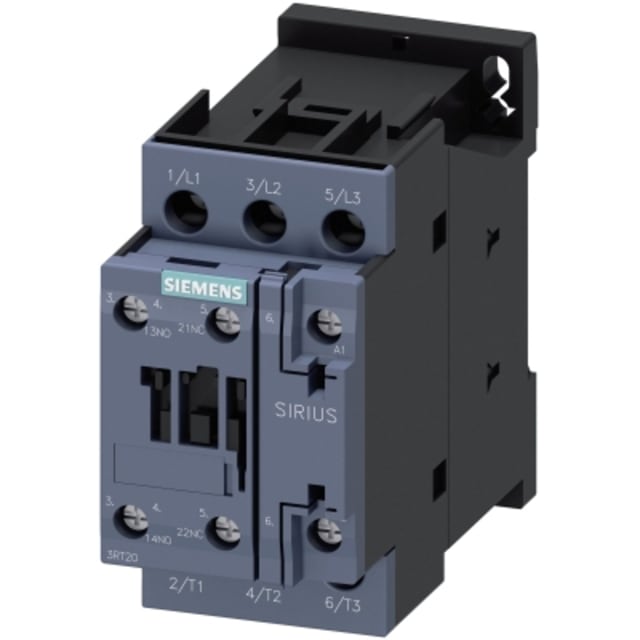

Contacteur triphasé 5,5 kW 230 V 3RT20241AP00

Contacteur triphasé 5,5 kW pour commande de moteurs en 230 V AC

Ce contacteur triphasé 5,5 kW est conçu pour la commande de moteurs jusqu’à 5,5 kW sous 400 V en catégorie AC-3, avec une bobine de commande en 230 V AC 50 Hz. Son format 3 pôles en fait une solution adaptée aux circuits de démarrage moteur, à l’intégration en armoire électrique et aux ensembles de distribution nécessitant une commande de puissance nette et structurée.

Calibré pour les charges moteur et les manœuvres de puissance

Avec un courant assigné de 12 A en AC-3 à 400 V, ce modèle convient aux applications de commutation de moteurs asynchrones triphasés. Il accepte également 40 A en AC-1 à 400 V pour des charges moins inductives. Cette configuration permet de répondre à des usages de commande de puissance où la tenue au service doit rester cohérente avec les contraintes d’exploitation d’un départ moteur.

Configuration 3 pôles avec 1 contact auxiliaire NO et 1 NF

Le contacteur dispose de 3 contacts principaux à fermeture, sans contact principal à ouverture, ainsi que d’un auxiliaire 1 NO + 1 NF intégré. Cette combinaison est particulièrement utile pour les fonctions de report d’état, d’auto-maintien, d’interverrouillage ou de retour d’information dans les circuits de commande. Elle facilite le câblage des automatismes sans ajouter immédiatement un bloc auxiliaire complémentaire.

Bobine 230 V AC et commande simple à intégrer

Son alimentation de commande en courant alternatif 230 V à 50 Hz, également indiquée à 230 V en 60 Hz, permet une intégration directe dans de nombreux schémas de commande standards. Le type de tension de commande AC convient aux installations où l’alimentation de pilotage est déjà disponible en tension alternative, ce qui simplifie la conception du circuit de commande et le choix des protections associées.

Raccordement à vis pour un câblage précis en tableau

Le raccordement principal par bornes à vis répond aux attentes des installateurs recherchant un serrage franc et un câblage lisible dans les tableaux électriques. Cette technologie de connexion est appréciée pour les départs moteurs, les remplacements en maintenance et les montages où la continuité de serrage et la clarté de repérage des conducteurs sont importantes.

Format S0 adapté au montage sur rail

Ce contacteur de taille S0 est adapté à un montage sur rail, ce qui facilite son intégration dans les coffrets et armoires électriques. Ce format compact aide à organiser la distribution et la commande dans les ensembles modulaires ou semi-industriels, tout en conservant une architecture propre pour les départs moteur, les auxiliaires et les protections amont.

Un choix pertinent pour départ moteur, automatisme et distribution

Ce contacteur triphasé trouve naturellement sa place dans les applications de commande moteur, les ensembles d’automatisme, les tableaux de distribution technique et les armoires de machine. Sa combinaison 5,5 kW, 12 A AC-3, 3 pôles, bobine 230 V AC et auxiliaires intégrés répond aux besoins des professionnels qui recherchent un appareil clairement dimensionné pour la commutation de puissance en environnement de tableau électrique.
