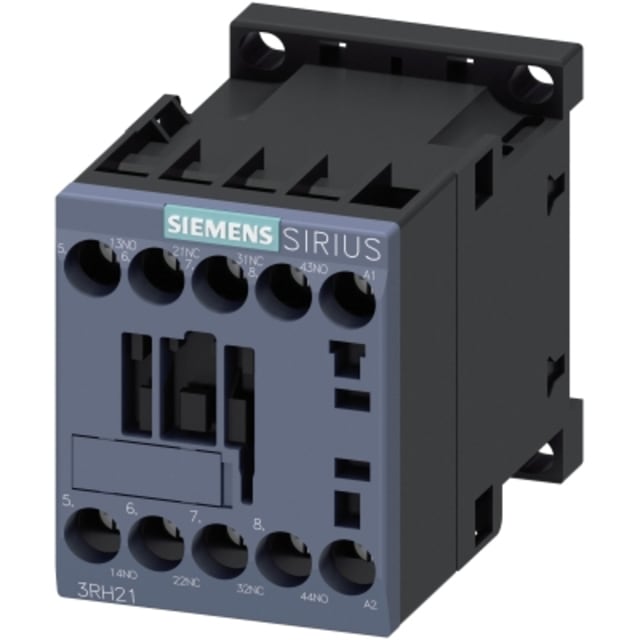

Relais contacteur 2NO+2NC 230V bornes à vis 3RH21221AP00

Relais contacteur 2NO+2NC 230 V AC pour commandes et circuits auxiliaires

Ce relais contacteur 2NO+2NC en 230 V AC 50/60 Hz est conçu pour la commande et la commutation de circuits auxiliaires dans les ensembles électriques, armoires de distribution et applications d’automatisme. Sa configuration avec 2 contacts normalement ouverts et 2 contacts normalement fermés permet de multiplier les fonctions de signalisation, d’interverrouillage et de report d’état, tout en gardant un câblage clair et rationnel.

Configuration 2NO + 2NC pratique pour les logiques de commande

Avec ses 4 contacts auxiliaires répartis en 2 ouvreurs et 2 fermeurs, ce relais contacteur répond aux besoins courants des schémas de commande nécessitant des retours d’information et des basculements simultanés. Cette composition est particulièrement adaptée aux montages de commande de contacteurs, aux séquences de pilotage, aux circuits de sécurité fonctionnelle par logique filaire et aux extensions de contacts dans les tableaux électriques.

Bobine de commande 230 V AC 50/60 Hz facile à intégrer

Son alimentation de commande en 230 V AC, compatible 50 et 60 Hz, facilite l’intégration dans de nombreux environnements techniques déjà alimentés en courant alternatif. Ce choix de tension simplifie la cohérence du schéma de commande et évite l’ajout d’une alimentation spécifique en courant continu. Pour l’installateur, cela représente une mise en œuvre plus directe dans les coffrets et armoires de commande standards.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement à vis du circuit auxiliaire convient parfaitement aux installations où l’on recherche un serrage franc, un repérage simple des conducteurs et une intervention de maintenance facilitée. Ce type de connexion est apprécié dans les environnements tertiaires et industriels pour la clarté du câblage, la bonne tenue des conducteurs et la rapidité d’identification lors des opérations de contrôle ou de remplacement.

Montage sur barre DIN ou par vis pour plus de souplesse en coffret

Ce modèle accepte un montage sur barre DIN ou par vis, ce qui laisse davantage de liberté selon la conception du tableau. Il peut ainsi s’intégrer aussi bien dans un coffret modulaire que dans une armoire de commande plus spécifique. Cette polyvalence est utile lorsqu’il faut adapter l’implantation à l’espace disponible, à l’organisation des départs ou à la logique de câblage déjà en place.

Format compact adapté aux ensembles de commande

Son encombrement contenu permet de l’intégrer plus facilement dans les tableaux où la place est comptée. Ce format est intéressant pour conserver une implantation propre, notamment dans les ensembles associant appareillage modulaire, protections et organes de commande. Il contribue à organiser plus efficacement les fonctions auxiliaires sans surcharger la platine ou la barre DIN.

Caractéristiques techniques utiles à l’exploitation

Ce relais contacteur fonctionne avec une tension de commande AC de 230 V et ne prévoit pas d’alimentation de commande en courant continu. Il dispose de 2 contacts d’ouverture et 2 contacts de fermeture, sans contact inverseur, sans commande manuelle et sans affichage LED. Le courant de service assigné à 400 V est donné pour 3 A, ce qui oriente clairement son usage vers les circuits auxiliaires, la signalisation et les fonctions de commande plutôt que vers une alimentation directe de charges de puissance.

Un choix pertinent pour tableaux, protections et distribution électrique

Dans une installation de tableau électrique, ce relais contacteur trouve naturellement sa place pour étendre des informations de position, piloter des enchaînements de commande ou créer des autorisations entre différents équipements. Il convient aux applications où l’on attend un appareil clair à câbler, cohérent avec une commande en 230 V AC, et suffisamment polyvalent pour s’intégrer dans des ensembles de distribution, de protection et d’automatisation.
