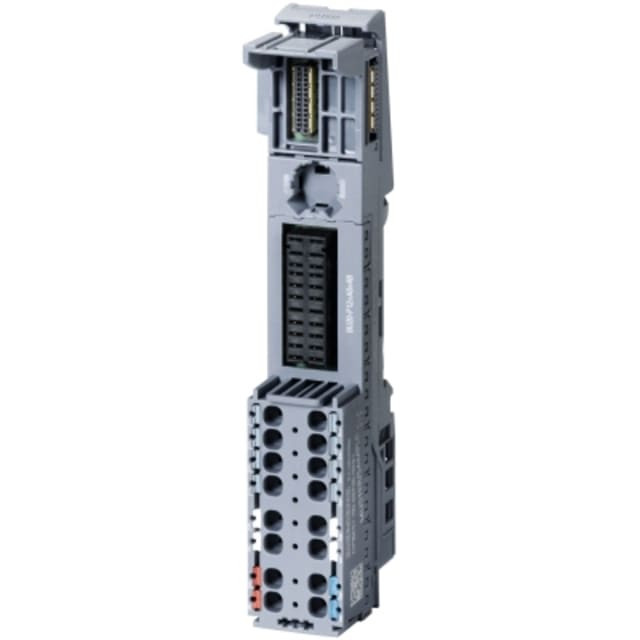

BaseUnit ET 200SP BU20 Type B1 Push-In 6ES71936BP200BB1

BaseUnit ET 200SP conçue pour les modules d’E/S de type B1

Cette BaseUnit ET 200SP BU20 Type B1 est destinée à l’intégration de modules d’entrées/sorties compatibles avec le format B1 dans un ensemble d’automatisation industrielle Siemens. Elle correspond à une embase de 20 mm de large, au format compact ET 200SP, pensée pour recevoir le module électronique adapté tout en assurant l’interface de raccordement terrain. Son exécution BU20-P12+A0+4B avec technologie Push-In permet de préparer une station propre, lisible et rationnelle dans les armoires où la densité de points et la clarté de câblage sont prioritaires.

Connexion Push-In pour un câblage plus direct et mieux organisé

Le raccordement Push-In simplifie l’insertion des conducteurs et favorise un câblage rapide, net et adapté aux interventions en environnement industriel. Cette version dispose de 12 bornes de process, ce qui la rend particulièrement pertinente pour les modules d’E/S numériques ou fonctions compatibles nécessitant une base de connexion claire et compacte. L’absence de bornes auxiliaires sur cette variante évite toute confusion lors du choix de l’embase et oriente le produit vers les configurations où seule la connectique de process est recherchée.

Format compact 20 mm pour stations ET 200SP à encombrement maîtrisé

Avec une largeur de 20 mm, une hauteur de 117 mm et une profondeur de 35 mm, cette BaseUnit s’intègre facilement dans les ensembles où chaque millimètre compte. Ce gabarit compact facilite la constitution de stations modulaires ET 200SP tout en préservant une bonne accessibilité au câblage et au remplacement des éléments. Le montage sur barre profilée est prévu, ce qui convient parfaitement aux architectures d’armoire standardisées et aux déploiements industriels évolutifs.

Version sans bornes auxiliaires pour une architecture de raccordement ciblée

Cette exécution Type B1 est une version sans AUX terminals, avec alimentation reprise par pontage vers la gauche. Elle convient aux montages où la distribution de potentiel est déjà structurée dans la station et où l’on souhaite une base dédiée au raccordement process sans ajout de bornes auxiliaires. Ce positionnement technique aide à sélectionner la bonne embase dès la conception, notamment pour éviter les écarts entre module électronique, type de BaseUnit et logique de distribution des potentiels dans l’îlot ET 200SP.

Compatible avec les applications d’E/S numériques et certaines fonctions technologiques

Les données disponibles indiquent une compatibilité avec des sous-groupes embrochables d’E/A numérique ainsi qu’avec des modules de fonction et de technologie compatibles, tandis qu’elle n’est pas prévue pour les modules centraux, les modules de communication ou les E/A analogiques sur cette définition produit. Cette orientation en fait un choix cohérent pour les stations industrielles cherchant une base de raccordement dédiée aux fonctions discrètes et aux modules spécifiques reposant sur le type d’embase B1.

Plages de tension AC/DC adaptées aux environnements industriels mixtes

Cette BaseUnit s’inscrit dans une configuration acceptant des tensions AC/DC selon les caractéristiques de station et du module associé, avec des plages indiquées jusqu’à 230 V en courant alternatif et jusqu’à 24 V en courant continu pour l’entrée comme pour la sortie selon les métadonnées disponibles. Pour l’intégrateur, cela facilite l’emploi dans des environnements industriels mêlant signaux et alimentations de natures différentes, à condition bien sûr de respecter la compatibilité exacte du module électronique enfiché.

Un composant de système utile pour construire une station ET 200SP cohérente

Dans une station d’automatisation, la BaseUnit n’est pas un simple accessoire de fixation : elle participe à la structuration mécanique et électrique de l’ensemble. Cette version ET 200SP permet de constituer une implantation homogène, lisible et évolutive, en cohérence avec les exigences habituelles des modules déportés industriels. Pour l’acheteur professionnel, c’est un élément important pour préparer une nomenclature juste, éviter les erreurs de variante et obtenir une station conforme au type d’embase attendu par le module d’E/S concerné.
