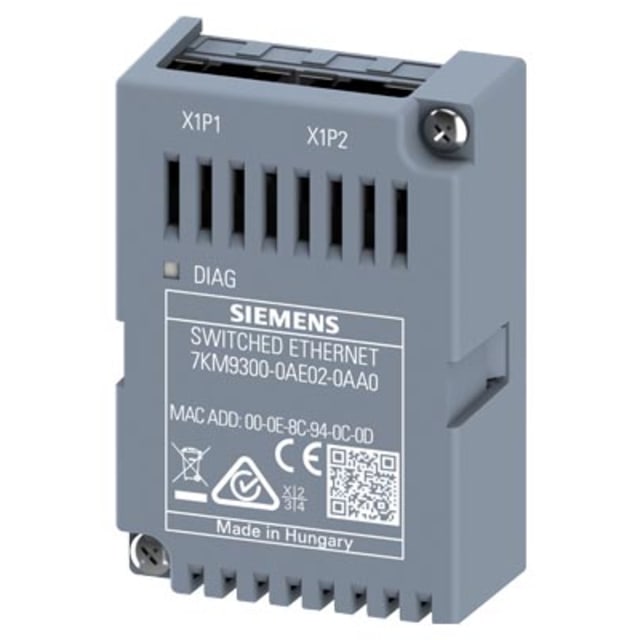

Module extension Ethernet PROFINET 7KM93000AE020AA0

Module Ethernet PROFINET conçu pour l’intégration des appareils de mesure et de concentration

Ce module extension Ethernet PROFINET est prévu pour ajouter une communication industrielle PROFINET à des équipements de mesure et de gestion d’énergie compatibles. Sa conception enfichable permet d’étendre facilement les fonctions de communication d’un système existant, avec un positionnement parfaitement adapté aux environnements d’automatisation industrielle où l’échange rapide de données réseau est indispensable.

Compatibilité pensée pour les équipements PAC, COM100 et COM800

Ce module est destiné aux appareils de la famille compatible avec PAC3220, PAC4220, 3VA COM100 et COM800. Il constitue une solution pertinente pour raccorder ces équipements à une architecture PROFINET sans ajouter de passerelle externe encombrante. Pour l’acheteur, cela facilite l’intégration dans un réseau d’installation industrielle déjà structuré autour d’automates et de supervision Ethernet.

Communication PROFINET V3 avec double port Ethernet intégré

Le module intègre une interface PROFINET V3 avec 2 ports Ethernet de type switch. Cette architecture simplifie le chaînage des équipements sur le réseau et limite les contraintes de câblage dans l’armoire. Le débit de communication en RJ45 atteint 100 Mbps, ce qui répond aux besoins de transmission des données de mesure et d’état dans un environnement industriel moderne.

Échange de données rapide pour les applications d’automatisation

Pour les installations qui exigent une communication déterministe, ce module prend en charge des temps d’actualisation adaptés aux échanges PROFINET IO avec IRT, notamment 500 µs, 1 ms, 2 ms et 4 ms. Cet atout est particulièrement intéressant dans les applications où la remontée d’informations doit rester fluide entre instrumentation, automatisme et supervision énergétique.

Format compact pour intégration en coffret et tableau

Avec une largeur de 43 mm, une hauteur de 63 mm et une profondeur de 22 mm, ce module Ethernet PROFINET conserve un encombrement réduit. Ce format compact facilite son intégration dans les coffrets électriques, tableaux de distribution et ensembles de mesure industrielle où l’espace disponible est souvent limité. Sa faible profondeur est un avantage pratique pour les montages denses.

Alimentation via l’appareil hôte et installation simplifiée

Le module est alimenté par l’équipement sur lequel il est installé, ce qui évite l’ajout d’une alimentation dédiée pour cette extension de communication. Cette approche contribue à simplifier le montage, le repérage et l’organisation interne du matériel dans l’armoire. Pour le professionnel, cela représente une mise en œuvre plus directe lors d’un ajout de connectivité PROFINET sur un appareil compatible.

Isolation et intégration logicielle adaptées à l’environnement industriel

Le module dispose d’une isolation galvanique avec une tension d’isolement maximale de 500 V AC, un point important dans les architectures industrielles où la séparation des circuits participe à une intégration propre du système. Côté ingénierie, son utilisation s’inscrit dans un environnement PROFINET nécessitant un fichier GSDML V2.3 et une version de STEP 7 à partir de V16, ce qui aide à préparer une intégration cohérente dans un projet d’automatisation.

Un choix pertinent pour la remontée des données énergétiques sur réseau industriel

Ce module extension Ethernet PROFINET répond aux besoins des intégrateurs et tableautiers qui souhaitent connecter des appareils de mesure d’énergie ou des concentrateurs de données à un réseau d’automatisation. Il permet de faire circuler les informations utiles entre instrumentation et contrôle-commande, tout en conservant une solution compacte, enfichable et clairement orientée vers les installations industrielles communicantes.
