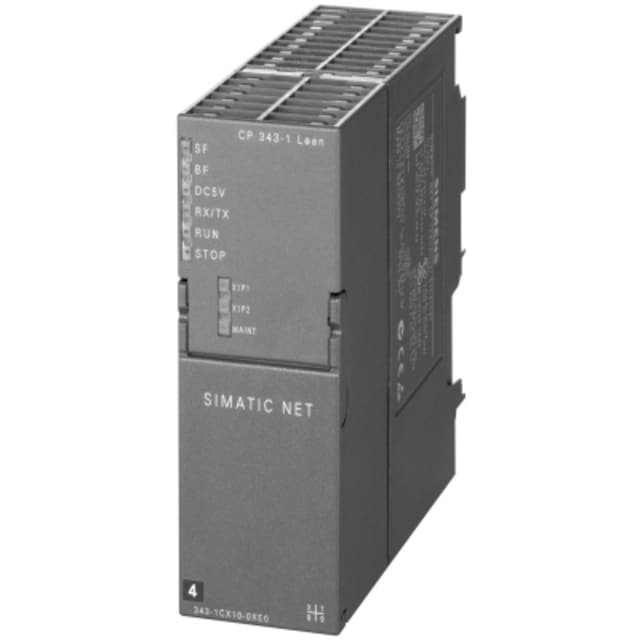

CP 343-1 Lean processeur de communication 6GK73431CX100XE0

Processeur de communication Industrial Ethernet pour automate SIMATIC S7-300

Le CP 343-1 Lean est un processeur de communication conçu pour raccorder un automate SIMATIC S7-300 à un réseau Industrial Ethernet. Il répond aux besoins d’intégration des installations qui doivent échanger des données de manière simple et structurée avec l’environnement automatisé, tout en restant adapté aux architectures où l’essentiel est d’assurer la communication réseau, l’accès aux échanges TCP/IP et l’interface avec des équipements PROFINET IO.

Connexion réseau rapide avec double port Ethernet intégré

Ce module intègre 2 interfaces Ethernet industrielles sur connectique RJ45 avec un débit 10/100 Mbit/s et un switch 2 ports intégré. Cette configuration facilite le raccordement en ligne dans l’armoire ou sur machine, sans ajouter systématiquement un équipement réseau externe pour les liaisons de proximité. Pour l’intégrateur, cela simplifie le câblage, limite l’encombrement et permet une insertion plus fluide du poste automatisé dans le réseau d’atelier.

Protocoles adaptés aux échanges d’automatisme et de supervision

Le CP 343-1 Lean prend en charge TCP/IP, UDP, le multicast, les fonctions SEND/RECEIVE avec ou sans RFC1006, ainsi que les échanges Fetch/Write. Il prend également en charge la communication S7 en mode serveur et le protocole PROFINET IO Device. Concrètement, il permet de faire dialoguer un S7-300 avec des systèmes de supervision, d’autres équipements réseau industriels ou des architectures de communication spécifiques, en offrant une base claire pour les échanges de données d’exploitation.

Intégration PROFINET IO Device pour architectures industrielles ciblées

La présence de 2 interfaces matérielles PROFINET et la prise en charge de PROFINET IO Device permettent d’intégrer ce module dans une architecture où l’automate doit être vu comme équipement de terrain communicant sur le réseau PROFINET. C’est une solution pertinente lorsque l’installation exige une communication déterministe au niveau terrain, tout en conservant une structure réseau Ethernet industrielle cohérente avec le reste de l’environnement d’automatisation.

Format compact pour baies et coffrets d’automatisme

Avec des dimensions de 40 mm de largeur, 125 mm de hauteur et 120 mm de profondeur, ce processeur de communication s’intègre facilement dans les ensembles d’automatisation basés sur la série S7-300. Son format étroit est particulièrement intéressant lorsque la place disponible dans le coffret est contrainte et que l’on souhaite ajouter une fonction réseau dédiée sans reconfigurer l’ensemble de l’implantation.

Fonctions utiles pour l’exploitation et la maintenance réseau

Le module dispose d’un diagnostic SNMP et d’une initialisation via LAN, deux éléments utiles pour l’exploitation technique et la mise en service. Le remplacement de module sans PG est également un avantage pratique en maintenance, car il contribue à réduire les opérations lourdes lors d’une intervention sur site. Pour les environnements industriels qui recherchent une continuité d’exploitation et une maintenance rationnelle, ce type de fonction apporte un vrai confort d’utilisation.

Choix pertinent pour une communication Ethernet industrielle sans fonctions superflues

Le positionnement Lean de ce CP 343-1 convient aux projets qui n’ont pas besoin d’interfaces série, USB, radio ou bus terrain supplémentaires. Il se concentre sur la communication Ethernet industrielle avec 2 ports, sans redondance, sans interface optique et sans fonctions de sécurité dédiées. Ce cadrage fonctionnel en fait une solution lisible pour les tableaux d’automatisme, les modernisations d’installations S7-300 et les extensions réseau où l’objectif principal est de connecter efficacement l’automate à l’infrastructure Ethernet industrielle.
