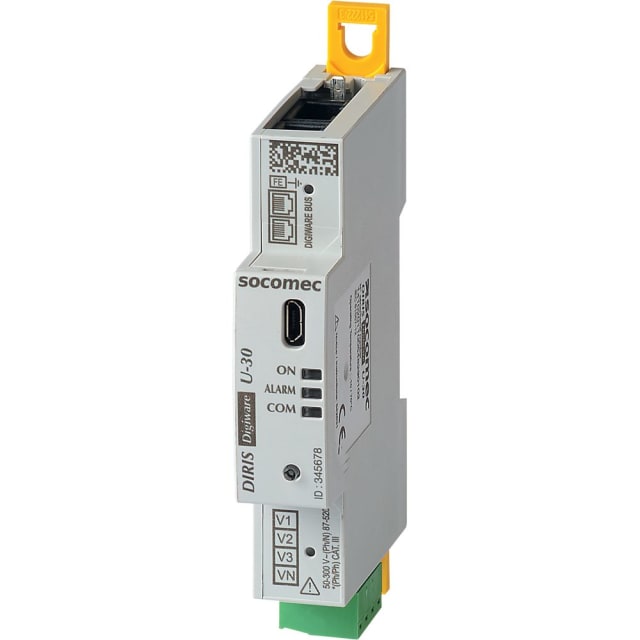

Module d’analyse de tension Digiware U-30 48290102

Module d’analyse de tension pour système DIRIS Digiware

Le module d’analyse de tension Digiware U-30 s’intègre dans l’architecture DIRIS Digiware pour assurer l’acquisition des tensions AC sur l’ensemble de l’installation. Conçu pour les applications d’analyse, il relève les valeurs de tension et les met à disposition du système afin d’alimenter la surveillance électrique, le suivi des grandeurs réseau et l’exploitation des mesures via communication. Son format modulaire en fait une solution particulièrement adaptée aux tableaux électriques où la compacité et la clarté d’intégration sont essentielles.

Mesure de tension centralisée pour réseaux triphasés

Ce module prend en charge les installations trois conducteurs ou quatre conducteurs, avec 4 entrées de mesure de tension. Il est ainsi destiné aux réseaux triphasés nécessitant une acquisition de tension cohérente pour l’analyse du système. La plage de mesure annoncée pour l’application AC couvre 87 à 520 VAC, ce qui permet de répondre à de nombreux besoins en distribution électrique, instrumentation de tableau et supervision énergétique. La mesure de fréquence de 45 à 65 Hz complète l’analyse des conditions réseau.

Fonctions d’analyse utiles pour la supervision électrique

Le Digiware U-30 est prévu pour les fonctions d’analyse de tension avec présence d’un voltmètre, d’un varmètre et d’un fréquencemètre. Il ne s’agit pas d’un appareil d’affichage local, mais d’un convertisseur de mesure destiné à transmettre des données exploitables dans un système de monitoring. Cette approche convient particulièrement aux intégrateurs et tableautiers recherchant une remontée d’informations propre, sans multiplier les appareils en façade. La fréquence d’échantillonnage de 10000 Hz participe à une acquisition rapide des grandeurs électriques mesurées.

Intégration simple sur rail DIN dans les coffrets

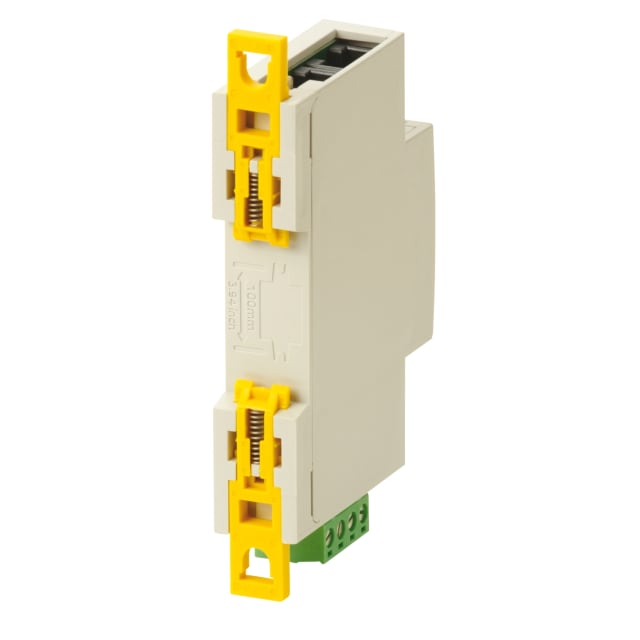

Avec une largeur de 18 mm, une hauteur de 90 mm et une profondeur de 65 mm, ce module de tension trouve facilement sa place dans les coffrets et tableaux de distribution. Le montage sur barre DIN facilite la pose et l’organisation des appareillages modulaires, y compris lorsque l’espace disponible est contraint. Son indice de protection frontale IP40 convient à une intégration en enveloppe adaptée, dans une logique de tableau proprement structuré et orienté maintenance.

Alimentation et communication pensées pour les systèmes instrumentés

Le module fonctionne avec une alimentation en courant continu de 0 à 24 V DC. Il supporte le protocole Modbus, ce qui permet son intégration dans une supervision ou une architecture de mesure nécessitant l’échange de données avec des équipements compatibles. En revanche, il ne dispose ni de raccordement Ethernet natif, ni de prise en charge PROFINET IO, PROFIBUS, IEC 61850 Ethernet ou OPC UA PubSub. Cela en fait un choix pertinent lorsque l’objectif est de rester sur une chaîne de mesure modulaire, lisible et centrée sur les besoins réels de communication.

Une conception dédiée à l’acquisition plutôt qu’à l’affichage local

Le Digiware U-30 est dépourvu d’afficheur, d’écran déporté, d’entrées ou sorties analogiques, ainsi que d’entrées ou sorties numériques. Cette conception va à l’essentiel : acquérir précisément les tensions du réseau et transmettre l’information au système de surveillance. Pour l’installateur, cela signifie un produit ciblé, sans fonctions annexes inutiles, bien adapté aux projets où l’intelligence de lecture, de centralisation et d’exploitation des données est portée par l’écosystème de mesure en aval.

Un choix pertinent pour l’analyse de tension en tableau électrique

Ce module d’analyse de tension s’adresse aux professionnels qui souhaitent instrumenter un tableau avec un appareil modulaire discret, dédié à la mesure réseau et compatible avec l’environnement DIRIS Digiware. Il convient aux applications de suivi électrique, de contrôle des tensions triphasées et de collecte des grandeurs nécessaires à une analyse structurée de l’installation. Pour un projet de distribution électrique où la remontée d’informations doit rester claire, compacte et techniquement cohérente, le module Digiware U-30 constitue une base efficace au sein d’une chaîne de mesure modulaire.
