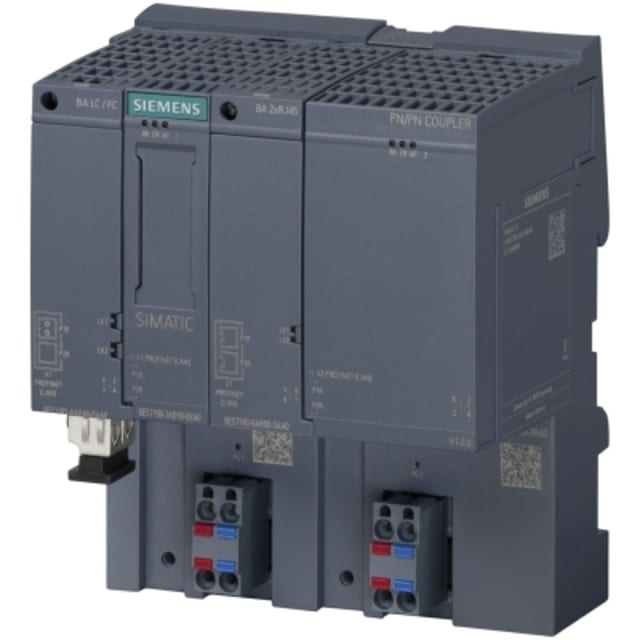

Coupleur PN/PN SIMATIC échange de données 6ES71583AD100XA0

Coupleur PN/PN SIMATIC pour échange de données déterministe entre réseaux PROFINET

Ce coupleur PN/PN SIMATIC est conçu pour assurer un échange de données déterministe entre automates et réseaux PROFINET distincts. Il permet la communication entre jusqu’à 4 contrôleurs PN par sous-réseau, y compris d’un sous-réseau à un autre, ce qui en fait une solution particulièrement adaptée aux architectures industrielles segmentées, aux liaisons entre machines et aux interfaces entre installations autonomes. Son rôle est de transférer les données de manière structurée et prévisible, là où une simple communication Ethernet standard ne suffit pas.

Communication industrielle adaptée aux échanges process et sécurité

Ce module prend en charge les échanges I/O, MSI, MSO ainsi que la communication par enregistrements de données. Il supporte également PROFINET IO et l’échange de données PROFIsafe, ce qui le rend pertinent pour les applications où la circulation d’informations de process doit cohabiter avec des fonctions de sécurité. Il convient ainsi aux environnements d’automatisation nécessitant une passerelle claire entre deux domaines de contrôle tout en conservant une logique d’échange compatible avec les architectures de sécurité.

Intégration simple dans une armoire d’automatisation sur rail profilé

Prévu pour un montage sur barre profilée, ce coupleur s’intègre facilement dans les armoires électriques et coffrets d’automatisme. Son format compact de 100 mm de largeur, 117 mm de hauteur et 74 mm de profondeur facilite son implantation dans les ensembles où l’espace disponible doit être optimisé. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret technique.

Alimentation continue industrielle et séparation de potentiel

Le module fonctionne en 24 V courant continu avec une plage d’alimentation de 19,2 à 28,8 V DC, en adéquation avec les standards d’alimentation des systèmes d’automatisation. Il intègre une séparation de potentiel, un point important pour sécuriser les échanges entre segments d’installation distincts et limiter les interactions électriques indésirables. Cette conception contribue à une intégration plus propre dans les architectures où plusieurs équipements de commande doivent dialoguer sans être confondus électriquement.

Connexion PROFINET via BusAdapter pour une configuration flexible

La connexion PN s’effectue via un SIMATIC BusAdapter, ce qui permet d’adapter l’interface réseau selon la configuration physique du projet. Le produit est livré sans BusAdapter, ce qui laisse la liberté de sélectionner l’accessoire correspondant au type de raccordement retenu. Ce point est particulièrement utile pour les intégrateurs et automaticiens qui souhaitent harmoniser le matériel en fonction du câblage, de l’orientation des ports ou des contraintes d’encombrement dans l’armoire.

Solution dédiée aux architectures PROFINET sans protocoles bus alternatifs

Ce coupleur est pensé pour une fonction claire : relier des univers PROFINET entre eux. Il ne prend pas en charge les protocoles de terrain alternatifs tels que PROFIBUS, Modbus, CAN, INTERBUS, DeviceNet, EtherNet/IP, AS-Interface ou KNX. Ce positionnement en fait un choix cohérent pour les installations orientées PROFINET qui recherchent un composant spécialisé, sans complexité inutile liée à des protocoles non exploités dans le projet.

Usage pertinent pour couplage de machines, lignes et îlots automatisés

Dans une application concrète, ce coupleur PN/PN SIMATIC est particulièrement indiqué pour le couplage de deux machines, de deux îlots automatisés ou de deux parties d’une ligne de production devant échanger des données sans fusionner leurs systèmes de commande. Il permet de conserver l’autonomie des contrôleurs tout en organisant un dialogue déterministe entre les zones concernées. C’est une solution adaptée lorsque l’on souhaite transmettre des états, consignes, informations de sécurité ou données process entre plusieurs entités d’automatisation PROFINET de manière structurée.
