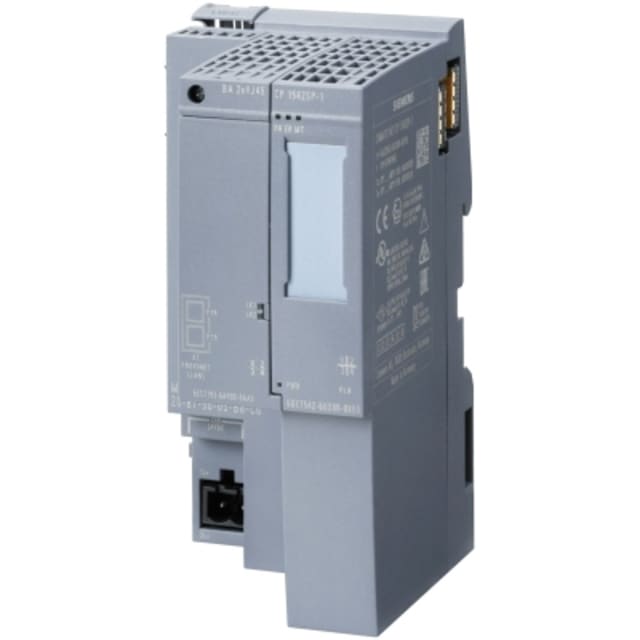

Processeur de communication CP 1542SP-1 6GK75426UX000XE0

Processeur de communication Industrial Ethernet pour station SIMATIC ET 200SP

Le CP 1542SP-1 est un processeur de communication conçu pour raccorder une station SIMATIC S7-ET 200SP à un réseau Industrial Ethernet. Il s’adresse aux architectures d’automatisation qui ont besoin d’étendre proprement les échanges réseau sans alourdir l’installation. Ce module apporte une solution dédiée aux communications industrielles sur ET 200SP, avec un format compact adapté à l’intégration dans les ensembles modulaires d’armoire.

Communication ouverte pour les échanges réseau industriels

Ce processeur prend en charge la communication ouverte IE avec TCP/IP, ISO-on-TCP et UDP, ce qui facilite l’échange de données avec différents équipements et systèmes de supervision. Il gère également les fonctions PG/OP, le routage S7, les diffusions IP broadcast et multicast, ainsi que SNMPv1, DHCP, l’e-mail, IPv4/IPv6 et la synchronisation horaire via NTP. Pour l’intégrateur, cela signifie une passerelle de communication pensée pour les environnements industriels où la circulation d’informations doit rester structurée et compatible avec les usages réseau courants de l’automatisme.

Connexion Ethernet via BusAdapter pour une intégration flexible

Le module dispose d’une interface Industrial Ethernet et nécessite l’emploi d’un BusAdapter. Cette conception permet d’adapter la connexion physique selon le besoin de l’installation, avec des variantes de raccordement adaptées aux interfaces de la gamme ET 200SP. Le principe est particulièrement intéressant lorsque le coffret impose une orientation, un mode de câblage ou une accessibilité spécifique. Le débit Ethernet 10/100 Mbit/s convient aux besoins classiques de communication industrielle sur machine, ligne ou cellule automatisée.

Format compact pour coffrets et ensembles modulaires

Avec une largeur de 60 mm, une hauteur de 117 mm et une profondeur de 74 mm, le CP 1542SP-1 s’intègre facilement dans les configurations où l’encombrement doit être maîtrisé. Son gabarit est cohérent avec les contraintes de densité rencontrées dans les armoires d’automatisation modernes. Ce format facilite la conception de stations ET 200SP communicantes tout en conservant une implantation lisible et rationnelle des modules.

Fonctions utiles pour supervision, maintenance et accès aux données

Au-delà du simple raccordement réseau, ce processeur de communication apporte des fonctions précieuses pour l’exploitation quotidienne. L’accès au serveur web de la CPU permet de simplifier certaines opérations de consultation et de diagnostic. La prise en charge de DHCP aide à l’intégration dans des réseaux administrés, tandis que la synchronisation NTP contribue à garder des repères temporels cohérents dans les échanges et l’analyse des événements. Dans un projet industriel, ces fonctions améliorent la lisibilité de l’installation et la fluidité des opérations de mise en service.

Choix pertinent pour les architectures sans bus de terrain additionnel

Ce modèle est orienté vers la communication Ethernet industrielle et non vers une multiplication de protocoles de terrain embarqués. Il ne se positionne pas comme un module multi-bus universel, mais comme une interface spécialisée pour les échanges réseau sur ET 200SP. C’est un avantage lorsque l’objectif est de concentrer le projet sur une communication Industrial Ethernet claire, sans ajouter d’interfaces série, USB, radio ou de protocoles annexes non nécessaires au cahier des charges.

Une solution adaptée aux projets d’automatisation exigeant une communication réseau dédiée

Le CP 1542SP-1 convient aux intégrateurs, automaticiens et bureaux d’études recherchant un module de communication industriel pour ET 200SP capable de gérer des échanges ouverts, le routage S7 et des services réseau utiles à l’exploitation. Il trouve naturellement sa place dans les machines spéciales, les ensembles de production, les stations décentralisées et les applications d’automatisation industrielle où la communication Ethernet doit être ajoutée de manière propre, compacte et cohérente avec l’écosystème SIMATIC.
