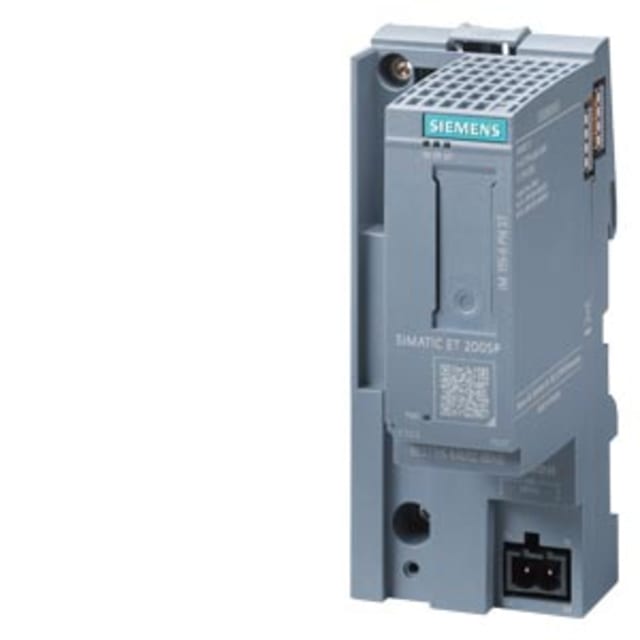

Module interface PROFINET ET 200SP IM 155-6 PN ST

Module d’interface PROFINET pour station ET 200SP décentralisée

Le module interface PROFINET ET 200SP IM 155-6 PN ST est conçu pour raccorder une station de périphérie décentralisée SIMATIC ET 200SP à un réseau PROFINET IO. Il constitue le point d’accès de communication de la station et permet d’intégrer efficacement les modules d’entrées/sorties dans une architecture d’automatisation industrielle Ethernet. Ce modèle de version ST répond aux besoins des installations recherchant une solution compacte, claire à configurer et adaptée aux applications de terrain en armoire.

Communication PROFINET IO avec prise en charge TCP/IP et PROFIsafe

Ce module prend en charge le protocole PROFINET IO ainsi que TCP/IP, ce qui facilite son intégration dans les environnements industriels modernes orientés communication Ethernet. Il supporte également PROFIsafe, ce qui le rend pertinent dans les architectures où des fonctions de sécurité doivent être intégrées au système d’automatisation. En revanche, il n’est pas destiné aux réseaux PROFIBUS, Modbus, CAN, EtherNet/IP ou autres bus mentionnés comme non compatibles dans les données techniques, ce qui aide à sécuriser le choix de la bonne interface pour une installation strictement PROFINET.

Capacité de station adaptée aux ensembles E/S évolutifs

Le module IM 155-6 PN ST permet de piloter une station ET 200SP avec jusqu’à 32 modules de périphérie, ainsi que jusqu’à 16 modules ET 200AL. Cette capacité le rend particulièrement intéressant pour les machines, lignes de production et ensembles techniques nécessitant une structure d’E/S décentralisée, tout en conservant une implantation rationnelle dans le coffret. Il convient ainsi aux projets où l’on souhaite faire évoluer la station sans basculer immédiatement vers une solution plus complexe.

Remplacement des modules simplifié pour la maintenance

Dans l’univers ET 200SP, ce module d’interface s’intègre dans une conception pensée pour faciliter les opérations de maintenance. Le remplacement à chaud multiple permet d’intervenir sur les modules de périphérie de manière plus souple, sans alourdir les opérations sur l’installation. Pour les exploitants et intégrateurs, cela représente un avantage concret lors des interventions, des extensions de station ou des remises en service, notamment sur les installations où le temps d’arrêt doit rester maîtrisé.

Format compact pour coffret électrique et montage sur rail

Avec une largeur de 50 mm, une hauteur de 117 mm et une profondeur de 74 mm, ce module interface PROFINET ET 200SP conserve un encombrement réduit, bien adapté aux armoires et coffrets compacts. Son montage sur barre profilée facilite l’intégration dans les tableaux industriels normalisés. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’un coffret électrique, où l’organisation de l’espace et l’accessibilité des modules sont des critères importants.

Alimentation continue et séparation de potentiel

Le fonctionnement de ce module s’effectue sous tension d’alimentation continue de 19,2 à 28,8 V DC, une plage couramment utilisée dans les systèmes d’automatisation industrielle. La présence d’une séparation de potentiel contribue à une intégration plus propre dans l’architecture électrique de la station et à une gestion cohérente des interfaces entre communication, alimentation et périphérie. Ce point est particulièrement utile dans les ensembles techniques où la lisibilité du schéma et la maîtrise des interactions électriques comptent autant que la fonction de communication elle-même.

Choix pertinent pour applications industrielles avec fonctions de sécurité

Ce composant de système est indiqué pour des applications intégrant des fonctions de sécurité, ce qui en fait un choix adapté pour des stations ET 200SP utilisées dans des environnements industriels automatisés avec exigences de sécurité fonctionnelle au niveau de la communication. Il ne s’agit pas d’un simple accessoire réseau, mais bien d’un élément central de l’infrastructure de station, destiné à assurer l’échange de données entre contrôleur et modules de terrain dans une logique de production moderne, modulaire et structurée.
