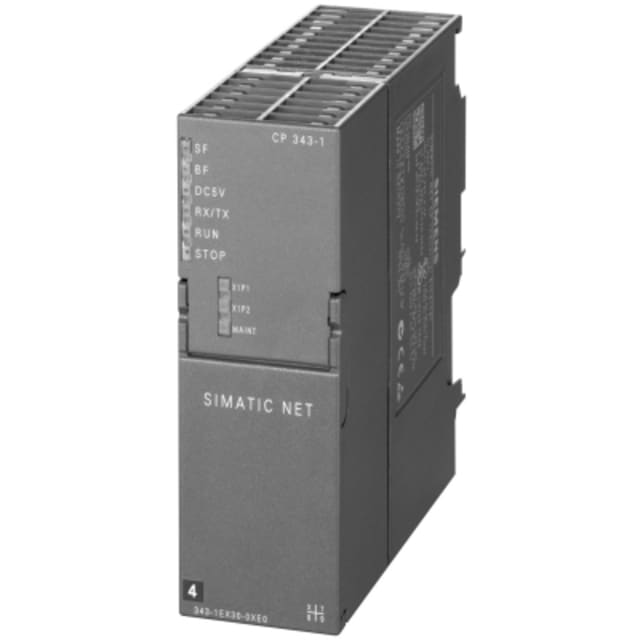

Module de communication Ethernet S7-300 CP343-1

Module de communication Ethernet pour automate SIMATIC S7-300

Le module de communication Ethernet S7-300 CP343-1 est conçu pour raccorder un automate SIMATIC S7-300 à un réseau Industrial Ethernet. Il étend les capacités de communication de l’installation pour les échanges en environnement automatisé, avec prise en charge des communications via ISO et TCP/IP ainsi que des fonctions PROFINET IO. Ce processeur de communication convient aux architectures industrielles où l’intégration réseau, le dialogue entre équipements et la disponibilité des échanges terrain sont des points clés.

Double interface Ethernet intégrée pour une intégration réseau plus souple

Ce CP343-1 dispose de 2 interfaces Industrial Ethernet avec connexions RJ45 et d’un commutateur 2 ports intégré. Cette configuration facilite l’insertion du module dans une topologie existante sans recourir systématiquement à un équipement réseau externe dédié pour chaque liaison locale. Avec un débit de transfert de 100 Mbit/s, il répond aux besoins courants de communication d’un système S7-300 en atelier, en machine ou en armoire d’automatisme.

Prise en charge des protocoles utiles en automatisation industrielle

Le module supporte le protocole TCP/IP et permet l’exploitation de fonctions de communication S7, de type fetch/write ainsi que send/receive selon RFC1006. Il prend également en charge PROFINET IO, en mode contrôleur ou appareil selon la configuration du système. Cette polyvalence le rend pertinent pour les applications où l’automate doit échanger avec d’autres équipements d’automatisation, des superviseurs ou des infrastructures Ethernet industrielles déjà en place.

Format adapté à la gamme S7-300 et intégration simple en armoire

Prévu pour la série S7-300, ce module adopte un format compact compatible avec l’environnement modulaire de cette plateforme d’automatisation. Ses dimensions de 40 mm de largeur, 125 mm de hauteur et 120 mm de profondeur permettent une intégration propre dans une armoire ou un coffret industriel lorsque l’espace disponible doit être maîtrisé. Il constitue une solution cohérente pour compléter une station existante ou remplacer un module identique dans une installation en service.

Un choix pertinent pour les échanges Ethernet industriels sur installation existante

Ce module convient particulièrement aux projets de modernisation, d’extension ou de maintenance sur base automate S7-300 nécessitant une communication Ethernet industrielle dédiée. Il permet d’ajouter une interface réseau spécialisée à l’automate pour le dialogue avec des systèmes de conduite, des équipements de ligne ou des architectures PROFINET. Son positionnement technique répond aux besoins des intégrateurs, mainteneurs et tableautiers recherchant un module clairement identifié pour des fonctions de communication industrielles ciblées.

Caractéristiques techniques utiles à la sélection

Le CP343-1 intègre 2 interfaces Ethernet industrielles et 2 interfaces matérielles PROFINET. Il ne comporte ni interface série RS232, RS422, RS485 ou TTY, ni port USB, ni interface optique. Il ne prend pas en charge PROFIBUS, CAN, MODBUS, EtherNet/IP, AS-i, KNX, DeviceNet, SERCOS ou les fonctions de sécurité associées. Cette orientation technique confirme qu’il s’agit d’un module dédié avant tout à la communication Industrial Ethernet et PROFINET sur architecture S7-300, sans fonctions bus additionnelles orientées terrain série ou sécurité.

Description claire pour l’achat en maintenance et remplacement

Pour un achat en environnement industriel, ce module de communication Ethernet S7-300 CP343-1 se distingue par son usage précis : connecter un automate SIMATIC S7-300 à l’Industrial Ethernet avec double port réseau, communication TCP/IP et prise en charge PROFINET IO. Il est particulièrement adapté lorsque l’objectif est de retrouver une fonction de communication équivalente sur une installation existante, d’assurer la continuité d’une architecture réseau S7-300 ou de préparer une extension réseau proprement intégrée à l’automate.
