Câble bus PROFIBUS FC process IEC 61158 6XV18305FH10

Câble bus PROFIBUS FC Process pour réseaux IEC 61158

Ce câble bus PROFIBUS FC Process IEC 61158 est conçu pour le raccordement des installations de communication de process utilisant une architecture PROFIBUS PA. Sa configuration à 2 conducteurs avec paire torsadée et blindage global en feuille + tresse répond aux besoins des liaisons de bus industrielles où la stabilité de transmission et la maîtrise des perturbations électromagnétiques sont essentielles. Sa gaine extérieure noire permet une intégration claire dans les cheminements techniques dédiés aux applications de terrain.

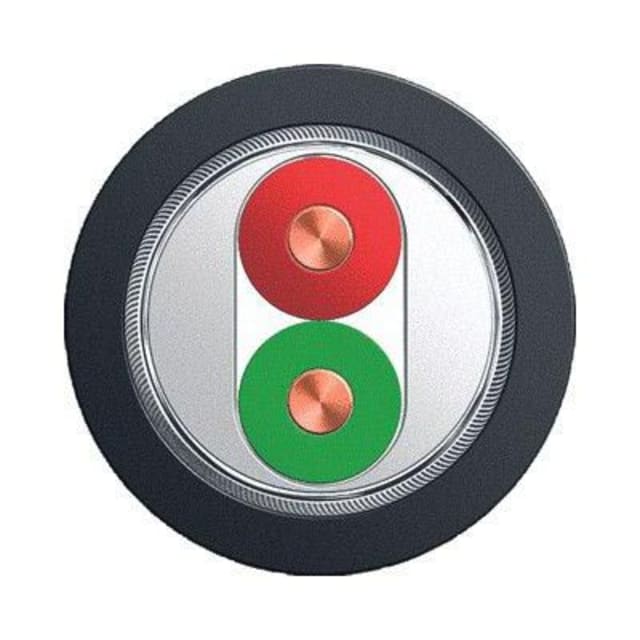

Structure adaptée à la transmission de signal en environnement industriel

Le câble repose sur une âme massive en cuivre nu de classe 1, avec un diamètre d’âme de 1,05 mm, pour une structure régulière adaptée aux liaisons de bus fixes et aux installations nécessitant une géométrie constante. Son impédance caractéristique de 150 Ohm correspond aux exigences attendues pour ce type de communication. Le câble est constitué d’une seule paire de conducteurs, avec isolation principale en polyéthylène, ce qui favorise une transmission de signal cohérente sur les réseaux de process.

Blindage renforcé pour limiter les perturbations

Grâce à sa construction SF/UTP avec blindage global combinant feuille et tresse, ce câble bus PROFIBUS est pensé pour réduire l’influence des parasites électriques présents autour des automatismes, armoires, variateurs et équipements de terrain. Cette conception est particulièrement pertinente dans les environnements où plusieurs circuits cohabitent et où la continuité du signal de communication doit rester maîtrisée. L’absence de blindage par paire est compensée par une protection globale efficace sur l’ensemble du câble.

Pose pratique sur cheminements fixes et rayons de courbure maîtrisés

Avec un diamètre extérieur d’environ 8 mm, une géométrie ronde et un rayon de courbure minimal de 80 mm en usage statique comme en usage flexible, ce câble se travaille plus facilement lors du passage en goulotte, sur chemin de câble ou dans des trajets techniques guidés. Sa résistance maximale à la traction pendant l’installation de 0,15 kN aide à cadrer les conditions de tirage afin de préserver la structure interne du câble. Il convient particulièrement aux poses soignées en environnement industriel, là où la régularité de mise en œuvre compte autant que la compatibilité réseau.

Plage thermique large pour installation et exploitation

Ce câble PROFIBUS FC Process peut être posé entre -20 et +80 °C, avec une température de service statique comprise entre -40 et +80 °C. Cette amplitude permet son intégration dans de nombreuses zones techniques soumises à des variations thermiques, qu’il s’agisse d’ateliers, d’unités de process ou d’installations extérieures protégées. Pour l’exploitant comme pour l’installateur, cette plage d’utilisation apporte une vraie souplesse dans le choix des conditions de mise en œuvre.

Gaine PVC noire à double couche pour les applications de signalisation

Sa gaine extérieure en PVC noir, associée à une construction à deux couches, apporte une protection adaptée aux usages de communication et de signalisation. Le câble est explicitement donné comme convenant à une fonction de signalisation, ce qui le rend pertinent pour les échanges de données de process sur bus terrain. Il n’est en revanche ni sans halogène, ni étanche longitudinalement ou transversalement, ce qui oriente clairement son usage vers des environnements compatibles avec ces caractéristiques de construction.

Comportement au feu et lecture technique du produit

Le câble présente une classification de réaction au feu Eca selon EN 13501-6 et il est retardateur de flamme selon IEC 60332-3-24 catégorie C. Ces éléments permettent de mieux qualifier son comportement dans une installation technique intégrée à des infrastructures industrielles. Avec un poids de 103 kg/km et une tension nominale U de 80 V, ce modèle s’inscrit dans la catégorie des câbles bus spécialisés pour communication de process, là où le choix du bon support de transmission est déterminant pour une architecture PROFIBUS cohérente et bien dimensionnée.
