Câble bus Profibus bifilaire blindé 6XV18300EH10

Câble bus Profibus bifilaire blindé pour réseaux industriels RS485

Ce câble bus Profibus bifilaire blindé est conçu pour les liaisons de communication industrielles de type PROFIBUS. Sa construction à 2 conducteurs avec paire dédiée facilite la transmission des données sur bus de terrain tout en conservant une architecture adaptée aux environnements d’automatisme, d’instrumentation et de commande. Il convient particulièrement aux installations fixes où la continuité de communication, la tenue du blindage et la régularité du montage sont recherchées.

Structure Fast Connect pensée pour un montage rapide

La conception de ce câble PROFIBUS FC Standard intègre une structure spéciale prévue pour un assemblage rapide. Ce point est particulièrement intéressant sur chantier ou en armoire lorsque le temps de préparation doit être maîtrisé. Le format du câble et son organisation interne simplifient les opérations de dénudage et de raccordement avec les accessoires adaptés, tout en aidant à obtenir un cheminement propre et reproductible sur les installations de bus.

Conducteurs cuivre massifs pour installation stationnaire

Le câble repose sur deux conducteurs en cuivre nu, de classe 1 massive, avec une section nominale de 0,64 mm² et un diamètre d’âme de 0,65 mm. Cette configuration est bien adaptée aux réseaux de communication installés de manière permanente, où la stabilité géométrique du conducteur participe à une mise en œuvre nette et régulière. L’isolant principal en polyéthylène contribue à la bonne séparation des conducteurs et à la cohérence des performances sur une liaison de bus dédiée.

Blindage global feuille et tresse contre les perturbations

Pour une utilisation en environnement technique, ce câble bus Profibus bénéficie d’un blindage global combinant feuille et tresse. Cette construction renforce la protection de la liaison face aux perturbations électromagnétiques rencontrées à proximité des armoires, variateurs, départs moteurs ou chemins de câbles chargés. Le blindage global est un critère important pour préserver une communication bus propre sur les installations industrielles où les contraintes électriques peuvent être marquées.

Gaine extérieure PVC et repérage visuel adapté au câblage bus

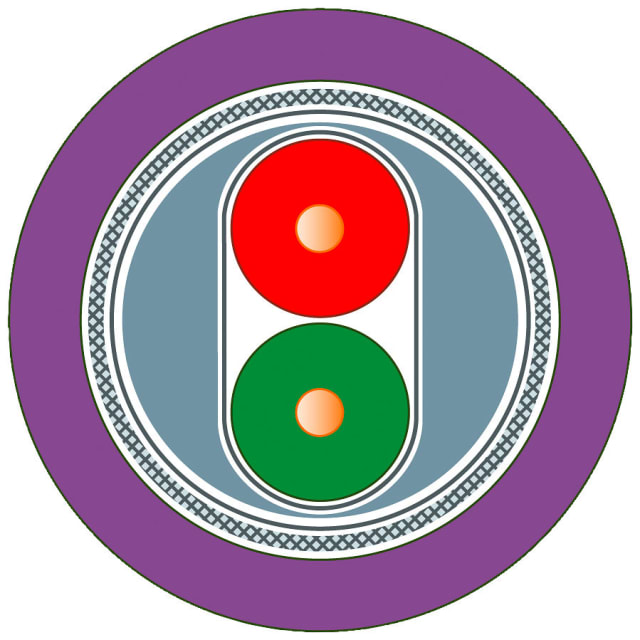

La gaine extérieure en PVC protège le câble lors de la pose et de l’intégration dans les cheminements courants. Le visuel du produit montre également une identification couleur claire des deux conducteurs, utile pour accélérer le repérage lors du raccordement. Avec un diamètre extérieur d’environ 8 mm, ce câble conserve un gabarit bien adapté aux passages en armoire, en goulotte ou sur parcours techniques, sans devenir pénalisant pour l’organisation du câblage.

Rayon de courbure et conditions de pose à prendre en compte

Ce câble PROFIBUS est destiné à une pose maîtrisée avec un rayon de courbure minimal de 10 fois le diamètre, et une valeur minimale admissible de 75 mm en usage flexible guidé, en mouvement libre comme en installation fixe. Il est prévu pour une plage de température de pose et de service statique de -40 à +75 °C. Ces caractéristiques aident à choisir un câble cohérent pour les environnements industriels exigeant une bonne tenue en exploitation sans sortir du cadre d’une pose adaptée à un câble de bus blindé.

Format au mètre pour projets neufs, extensions et maintenance

Livré au mètre, ce câble bus Profibus bifilaire blindé permet d’ajuster précisément les longueurs aux besoins du site, que ce soit pour une extension de réseau, un remplacement partiel ou un câblage complet. Cette souplesse évite les longueurs inutiles et facilite la préparation des tronçons sur mesure. Pour les intégrateurs, tableautiers et techniciens de maintenance, c’est une solution pertinente pour conserver une cohérence de câblage sur les réseaux PROFIBUS existants.

Un choix pertinent pour les réseaux PROFIBUS en environnement automatisé

Grâce à sa paire de conducteurs dédiée, son blindage global, sa structure orientée montage rapide et sa conception adaptée aux installations fixes, ce câble répond aux attentes des applications de communication sur bus industriel. Il s’intègre naturellement dans les projets d’automatisme, de contrôle-commande et d’interconnexion d’équipements nécessitant un câble PROFIBUS standard clairement identifiable, simple à intégrer et pensé pour les contraintes concrètes du terrain.
