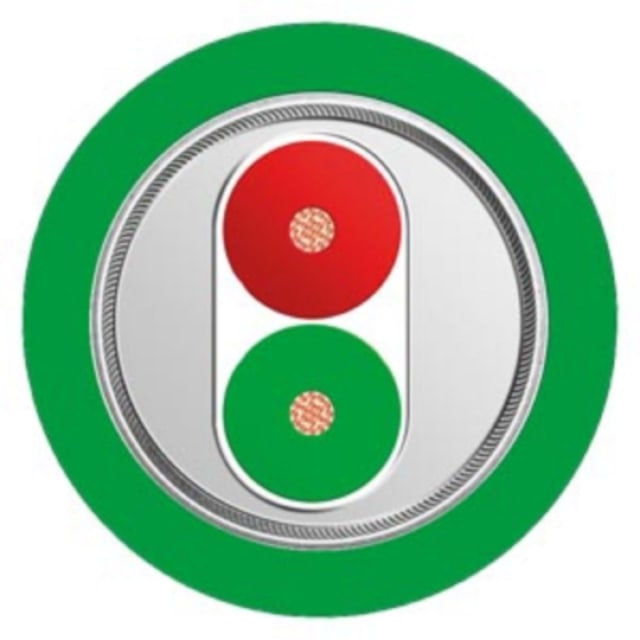

Câble PROFIBUS blindé 2 fils mobile 6XV18303EH10

Câble PROFIBUS blindé 2 fils conçu pour les applications mobiles

Ce câble PROFIBUS blindé 2 fils est prévu pour les liaisons de bus en environnement mobile, avec une utilisation adaptée au mouvement continu en chaîne porte-câbles. Sa construction souple à âme cuivre de classe 5 facilite les installations soumises aux déplacements répétés, tout en conservant les caractéristiques attendues pour un câble de communication industriel de type PROFIBUS. Il s’agit d’un câble bus 2 conducteurs, vendu au mètre, pensé pour les montages non préassemblés.

Structure souple pour guidage forcé et mouvements répétés

Sa conception répond aux contraintes mécaniques des installations dynamiques. Le câble accepte un rayon de courbure minimal de 120 mm en utilisation flexible avec guidage forcé, ce qui le rend pertinent pour les équipements en translation répétée. Son diamètre extérieur d’environ 8 mm permet une intégration propre dans les chemins de câbles, chaînes porte-câbles et ensembles mobiles, avec un encombrement maîtrisé. La description fabricant indique une aptitude aux applications avec accélération jusqu’à 4 m/s² et un usage en mouvement continu.

Blindage global feuille et tresse pour la transmission des signaux bus

Ce câble bus PROFIBUS intègre un blindage global par feuille et tresse, sans blindage individuel par paire. Cette architecture convient aux transmissions de signaux sur réseau industriel en contribuant à limiter les perturbations électromagnétiques dans les environnements techniques. L’impédance caractéristique de 150 Ohms correspond aux besoins des liaisons PROFIBUS, tandis que la version 2 fils blindée est adaptée aux réseaux de communication et de signalisation nécessitant une géométrie stable et un comportement homogène sur toute la longueur.

Gaine extérieure PUR pour les contraintes d’atelier et de machine

La gaine extérieure en polyuréthane (PUR) apporte une finition adaptée aux usages industriels mobiles. Ce matériau est particulièrement intéressant lorsque le câble doit supporter les sollicitations de déplacement, de frottement ou de manutention répétée. La construction ronde, associée à une gaine en deux couches, favorise une pose propre et régulière. Le câble est également annoncé étanche à l’eau transversalement, un point utile pour mieux contenir les effets d’une agression localisée sur la gaine.

Caractéristiques électriques adaptées aux réseaux PROFIBUS

Avec ses 2 conducteurs en cuivre nu, son isolation principale en polyéthylène et sa tension nominale de 80 V, ce câble est dimensionné pour la transmission de données sur bus de terrain. Son âme de 0,67 mm et sa capacité linéique maîtrisée participent à un comportement cohérent pour les échanges de signaux. Il convient comme câble de signalisation, ce qui le rend pertinent pour les architectures d’automatisme, d’interconnexion d’équipements et de communication entre organes de commande.

Pose flexible et contraintes d’installation bien maîtrisées

Pour l’installateur, ce câble PROFIBUS mobile présente des données claires pour la mise en œuvre : rayon de courbure minimal de 40 mm en pose fixe, 120 mm en usage flexible guidé, effort maximal de traction à l’installation de 0,1 kN et plage de température de pose de -40 à 60 °C. Ces valeurs aident à sécuriser le choix du câble dans les projets où la mobilité, l’implantation mécanique et l’environnement thermique doivent être pris en compte dès la conception.

Un câble bus 2 fils pertinent pour l’automatisme industriel

Ce modèle répond aux besoins des installations PROFIBUS qui exigent un câble blindé souple pour application mobile. Il convient particulièrement aux ensembles automatisés, convoyages, machines spéciales et systèmes avec déplacements guidés, lorsqu’un câble bus 2 fils doit combiner souplesse, blindage global et tenue en environnement industriel. Sa composition sans halogène selon IEC 60754-1 et son comportement retardateur de flamme selon IEC 60332-1-2 apportent également des caractéristiques recherchées dans les installations techniques structurées.
