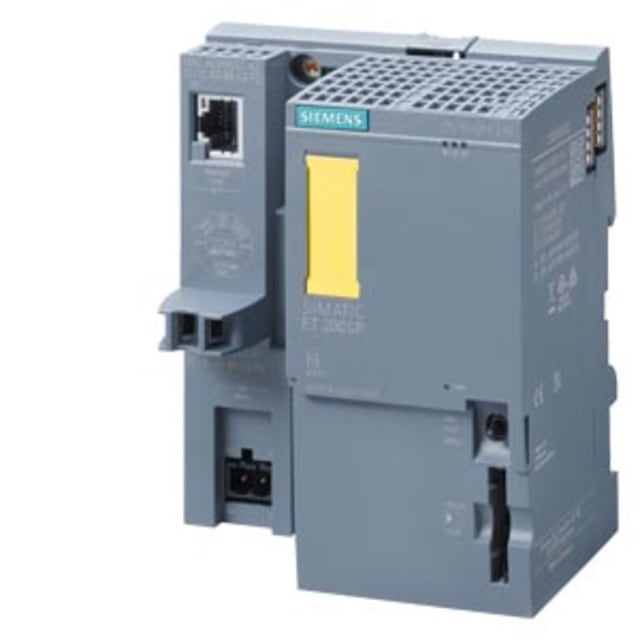

Automate CPU SIMATIC ET 200SP 1514SP F-2 PN 6ES75142SN030AB0

CPU fail-safe compacte pour architecture ET 200SP

L’automate CPU SIMATIC ET 200SP 1514SP F-2 PN est une unité centrale de contrôle conçue pour les installations d’automatisation industrielle qui exigent à la fois compacité, fonctions de sécurité et échanges réseau rapides. Intégrée à l’écosystème ET 200SP, cette CPU s’adresse aux machines et lignes où l’on recherche une commande centralisée performante dans un format réduit, avec la souplesse d’un poste modulaire. Son exécution pour fonctions de sécurité permet de gérer des applications standard et safety au sein d’une même plateforme, ce qui simplifie l’architecture de commande.

Communication industrielle avancée pour réseaux PROFINET

Cette CPU dispose de deux interfaces matérielles PROFINET, dont une interface PROFINET IRT avec switch 2 ports et une seconde interface PROFINET RT. Cette configuration facilite l’intégration dans des architectures réseau industrielles modernes, avec séparation possible des flux de communication selon les besoins de la machine ou de l’installation. Le support de PROFINET IO et de PROFIsafe en fait un choix pertinent pour les applications nécessitant des échanges déterministes avec périphériques déportés, îlots d’E/S et équipements de sécurité. La compatibilité annoncée avec plusieurs protocoles, dont TCP/IP, PROFIBUS, ASI et MODBUS, aide également à l’interconnexion avec des environnements industriels hétérogènes.

Fonctions de sécurité intégrées pour machines et process

Adaptée aux fonctions de sécurité, cette CPU répond aux exigences des applications où la protection des personnes et des équipements est centrale. Les niveaux annoncés SIL 3 selon IEC 61508 et Performance Level e selon EN ISO 13849-1 permettent son intégration dans des chaînes de sécurité exigeantes. Ce positionnement la rend particulièrement adaptée aux machines automatisées, convoyeurs, cellules techniques et ensembles industriels nécessitant une logique de sécurité coordonnée avec le contrôle-commande principal, sans multiplier les matériels dédiés.

Format optimisé pour postes modulaires ET 200SP

Avec des dimensions de 100 mm de largeur, 117 mm de hauteur et 75 mm de profondeur, cette unité centrale s’intègre facilement dans les coffrets et armoires où l’encombrement doit rester maîtrisé. Elle prend place dans une construction modulaire ET 200SP avec coupleur bus, et accepte les sous-groupes embrochables numériques, analogiques, de communication, de fonction et de technologie. Cette modularité permet de composer une station parfaitement adaptée au besoin réel du projet, qu’il s’agisse d’acquisition de signaux, de commande de terrain ou d’extensions spécialisées.

Capacité de traitement et mémoire adaptées aux automatismes soutenus

Cette version de CPU 1514SP F-2 PN est destinée aux applications de taille intermédiaire à soutenue, avec un temps de traitement rapide et une mémoire de travail prévue pour des programmes d’automatisme structurés. Elle dispose de 900 KB de mémoire de travail pour le programme et de 3,5 MB pour les données, ce qui convient aux applications intégrant logique standard, sécurité, communication et gestion de périphéries distribuées. Pour l’intégrateur comme pour l’exploitant, cela se traduit par davantage de marge pour développer des séquences de commande complètes sans basculer vers une architecture plus encombrante.

Raccordement, alimentation et intégration en coffret

Alimentée en courant continu 19,2 à 28,8 V avec un courant d’entrée maximal de 0,7 A, cette CPU s’insère dans les alimentations de commande classiques en automatisme industriel. Son exécution de raccordement à vis ou à ressort apporte de la souplesse selon les habitudes de câblage et les contraintes de maintenance. Le montage mural ou direct est possible, ce qui facilite son intégration dans différentes configurations d’armoires. Son indice de protection IP20 la destine à une installation en environnement protégé, typiquement en coffret électrique ou tableau industriel.

Une solution cohérente pour automatisation distribuée et sécurité

Le principal intérêt de cette CPU SIMATIC ET 200SP 1514SP F-2 PN réside dans l’association d’un format compact, d’une architecture modulaire, de fonctions safety intégrées et d’une communication PROFINET de haut niveau. Elle convient particulièrement aux projets où l’on souhaite réunir pilotage machine, sécurité fonctionnelle et périphérie déportée dans une seule station ET 200SP. Pour un bureau d’études, un intégrateur ou un service maintenance, c’est une base technique pertinente pour construire une commande industrielle évolutive, claire à déployer et bien adaptée aux automatismes modernes.
